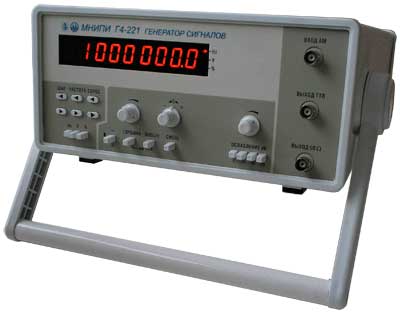

Г4-221 — генератор сигналов высокочастотный

Г4-221 — генератор сигналов высокочастотный
Цена по запросу
  • Описание
  • Характеристики
  • Комплектация

Назначение генератора сигналов высокочастотного Г4-221

Генератор сигналов высокочастотный Г4-221 предназначены для исследования и испытания систем и приборов, используемых в промышленности, науке и образовании.

Особенности генератора сигналов высокочастотного Г4-221

  • Полоса частот 0,1 Гц - 17 МГц
  • Цифровая индикация частоты формируемых сигналов
  • Синхровыход с сигналом ТТЛ
  • Внутренняя и внешняя АМ

html

Технические характеристики генератора сигналов высокочастотного Г4-221

Параметр Значение
Формы выходных сигналов Синус, прямоугольник, синхровыход (ТТЛ уровень)
Диапазон частот:
немодулированных синусоидальной формы
АМ синусоидальной формы
прямоугольной формы и уровня ТТЛ

10-1 - 1,7·107 Гц
5·104 - 1,7·107 Гц
10-1 - 106 Гц
Дискретность установки частоты 0,1 Гц
Ослабление:
плавное
ступенчатое

≥ 40 дБ
-20, -40, -60 дБ
Сигнал синусоидальной формы
Коэффициент гармоник ≤ 0,5% (10 Гц - 120 кГц)
Амплитуда 5 В (нагрузка 500 Ом)
10 В (без нагрузки)
Сигнал прямоугольной формы
Амплитуда 14 В (размах сигнала, нагрузка 50 Ом)
28 В (без нагрузки)
Погрешность установки амплитуды ± 0,5 В
Синхровыход (ТТЛ уровень)
Значение напряжения:
высокого уровня
низкого уровня

≥ 2,4 В
≤ 0,4 В
Время перехода "1" → "0" и "0" → "1" ≤ 100 нс
Амплитудная модуляция
Частота модулирующего сигнала:
внутренний
внешний

1000± 10% Гц
50 Гц – 10 кГц
Коэффициент АМ 0 - 90%
Погрешность установки АМ ± 10%
Общие характеристики
Питание (220±22) В, (50±0,5) Гц
Потребляемая мощность 40 В · А
Габаритные размеры 147х306х340 мм
Масса 5 кг
Условия эксплуатации:
Рабочая температура
Влажность

5°С - 40°С
80% при 25 °С

html

Комплект поставки Г4-221

Наименование Количество
1. Генераторы сигналов высокочастотные Г4-221 1
