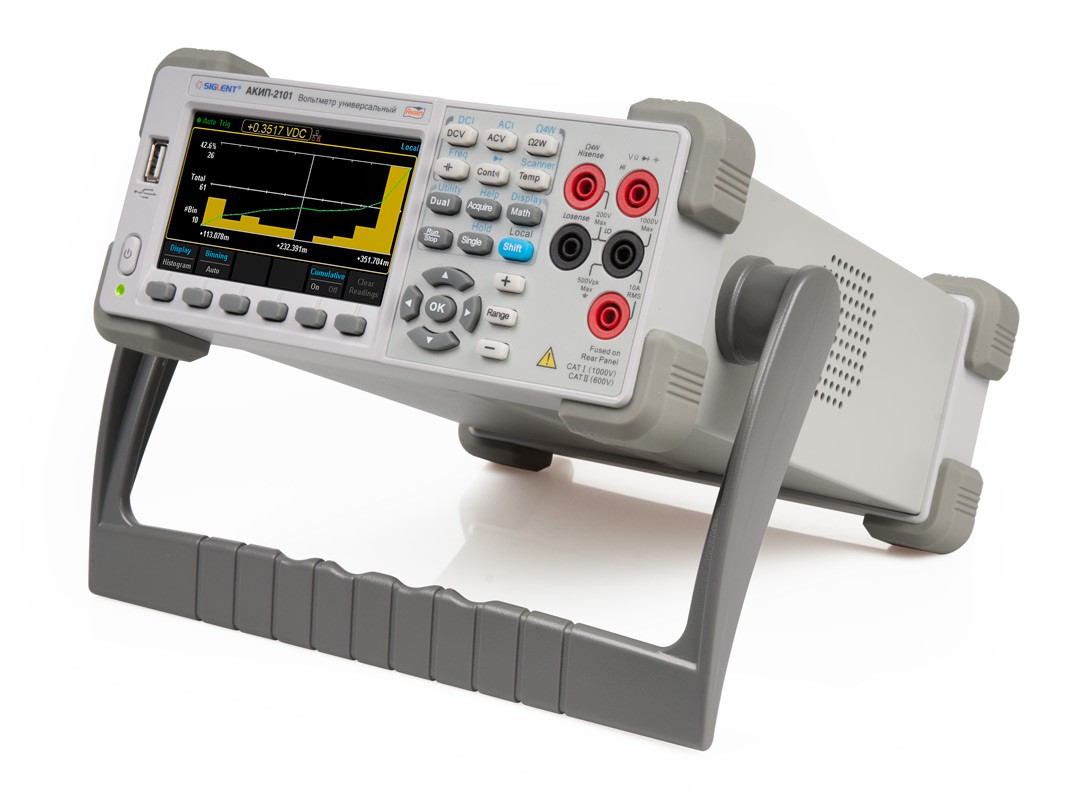

АКИП-2101/2 — вольтметр универсальный
Особенности вольтметра универсального цифрового АКИП-2101/2:
- Максимальная индикация: 6 ½ разрядов;
- Базовая погрешность (DCV): ±0,0035%;
- Быстродействие: до 150 изм./с;
- Измерение: с учетом формы сигнала и искажений (True RMS), переменного сигнала со смещением (AC+DC);
- Автоматический и ручной выбор пределов измерений;
- Внутренний регистратор данных (10 К) с настраиваемой скоростью выборки;
- Развернутое меню синхронизации и запуска;
- 2-х и 4-х проводная схема измерения сопротивления;
- Измерение температуры (термопара и термосопротивление/Rtd);
- Математические функции и статистическая обработка (мин/макс/среднее; дБ/дБм; допусковый контроль; Δ-измерения, гистограммы, построение тренда. СКО);
- Одновременное измерение 2-х параметров;
- Отображение результата измерений с помощью аналоговой шкалы (bar-graph);
- Интерфейсы: LAN, USB (поддержка VXI11, USBTMC), GPIB (опция – кабель адаптер);
- Внутренняя память 1 ГБ (расширение внешним USB- flash), поддержка файловой системы, встроенная экранная помощь (HELP);
- Программное обеспечение EasyDDM для управления и передачи данных на компьютер;
- Цветной графический TFT-дисплей (диаг. 11 см, 480 х 272 точек).
Технические характеристики вольтметра универсального цифрового АКИП-2101/2:
| Параметр | Значение |
| Постоянное напряжение | |
| Пределы измерений | 200 мВ / 2 / 20 / 200 / 1000 В |
| Разрешение | 0,1 / 1 / 10 / 100 мкВ / 1 мВ |
| Погрешность измерения (базовый) | ± 0,0035% изм + 0,0006% диапазона |
| Входной импеданс |
10 МОм, 10 ГОм для пред. «200 мВ/ 2 В» |
| Переменное напряжение (AC+DC, True rms) | |
| Пределы измерений | 200 мВ / 2 / 20 / 200 / 750 В |
| Разрешение | 0,1 / 1 / 10 / 100 мкВ / 1 мВ |
| Частотный диапазон | 3 Гц…300 кГц |
| Погреш. измерения | 0,06%изм + 0,04%диапазона |
| Входной импеданс | 1 МОм / 100 пФ |
| Постоянный ток | |
| Пределы измерений | 200 мкА/ 2 / 20 / 200 мА/ 2/ 10 А |
| Разрешение |
0,1/ 1/ 10 / 100 нА/ 1/ 10 мкА |
|
Погрешность измерения (базововый) |
± (0,05…0,15%) в зав. от диап. |
| Переменный ток (AC+DC, True rms) | |
| Пределы измерений |
200 мкА/ 2/ 20/ 200 мА / 2/ 10 А |
| Разрешение |
0,1/ 1/ 10/ 100 нА/ 1/ 10 мкА |
| Частотный диапазон | 3 Гц…10 кГц |
|
Погрешность измерения (базовый) |
± (0,12…1,1%) в зав. от f и диап. |
| Сопротивление | |
| Пределы измерений |
200 Ом/ 2/ 20/ 200 кОм/ 2/ 10/ 100 МОм |
| Разрешение | 10/ 100 мОм/ 1/10/ 100 Ом/ 1/ 10 кОм |
|
Погрешность измерения (базовый) |
± (0,01…0,8%) в зав. от диап. |
| Частота (период) | |
| Диапазон измерений |
3 Гц…1 МГц (200 мВ…750 В) |
| Диапазон изм. периодов | 1,0 мкс…0,33 с |
| Чувствительность |
100 мВ (3 Гц-100 кГц); 1В (100-1000 кГц) |
|
Погрешность измерения (базовый) |
± 0,007% |
| Прозвон цепи | |
| Порог срабатывания | 1…2000 Ом (разрешение 0,1 Ом) |
| Тестовый ток | 1 мА |
| Температура | |
| Диапазон измерений | -270…+1820 °С (в зав. т типа термопар) |
| Термопары | Поддержка термопар: B, E, J, K, N, R, S, T-типов (в комплект не входят !), поддержка термосопротивлений (RTD) |
| Испытание p-n перехода | |
| Тестовое напряжение | 0- 2 В (разрешение 0,1мВ) |
| Тестовый ток | 1 мА |
| Ёмкость | |
| Пределы измерений | 2/ 20/ 200 нФ/ 2/ 20/ 200/ 10000 мкФ |
| Разрешение | 1/ 10/ 100 пФ/ 1 /10/100 нФ/ 1 мкФ |
| Погрешность измерения | ± (1…3%) в зав. от диапазона |
| Тестовый ток | до 100 мкА в зав. от диапазона |
| Дисплей | |
| Тип и формат | Цветной графический TFT-дисплей. (диаг. 11 см), разреш. 480 х 272 |
| Разрядность индикации |
6 ½ (5 изм/с), 5 ½ (5 изм/с), 4 ½ (при скорости от 50 до 150 изм/с) |
| Скорость измерений | Медл.- 5 изм/с (Slow), средне -50 изм/с (Mid), быстро-150 изм/с (Fast) |
| Общие данные | |
| Напряжение питания | 200 …240 В (± 10 %), 50 / 60 Гц (P потребл. 20 ВА) |
| Выход | VM comp, ExtTrig (внеш. Синхр.) |
| Интерфейс | USBх2, LAN (опция GPIB – внешний кабель-адаптер) |
| Габаритные размеры | 282 × 260 × 105 мм |
| Масса | 3,3 кг (АКИП-2101); 3,76 кг (АКИП-2101/1); 3,5 кг (АКИП-2101/2) |
Комплект поставки АКИП-2101/2
| № | Наименование | Количество |
| 1 | Электроизмерительные клещи APPA 36RIII | 1 |
| 2 | Измерительные провода | 2 |
| 3 | Зажимы типа «крокодил» | 2 |
| 4 | Шнур питания | 1 |
| 5 | Кабель USB | 1 |
| 6 | Предохранитель | 1 |
| 7 | ПО (EasyDDM –CD-диск) | 1 |
| 8 | Руководство по эксплуатации | 1 |
