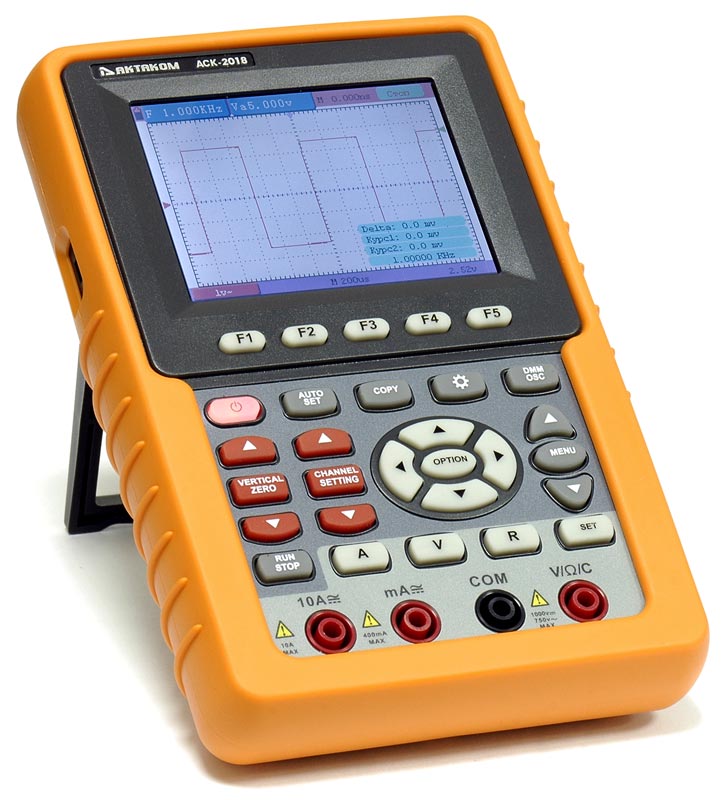

Осциллограф-мультиметр АСК-2018
Назначение осциллографа-мультиметра АСК-2018:
Предназначен для визуального наблюдения сигнала и сохранения его для дальнейшей обработки. Два вида бесплатного (в комплекте поставки) программного обеспечения: AKTAKOM DSO Soft и более мощное - AKTAKOM DSO-Reader Light с расширенной обработкой сигнала, включая фильтрацию; программное прореживание; БПФ (10 типов окон); 3 типа персистенции; сохранение в форматы AUL, *bmp, *wmf, *emf; масштабирование; настройку цветовых схем; курсорные и автоизмерения.
Особенности осциллографа-мультиметра АСК-2018:
- 20 автоматических измерений: Vpp, Vavg, RMS, Frequency, Period, Vmax, Vmin, Vtop, Vbase, Width, Overshoot, Preshoot, Risetime, Falltime, +Width, -Width, +Duty, -Duty, Delay A→B;
- курсорные измерения;
- режим мультиметра;
- интерполяция sin(x)/x;
- пиковый детектор;
- функция усреднения;
- хранение осциллограмм: 4 осциллограммы;
- цветной ЖКИ дисплей;
- возможность сохранения на USB-устройство;
- USB интерфейс для связи с ПК, программное обеспечение;
- автономная работа от встроенного аккумулятора.
Описание програмного обеспечения осциллографа-мультиметра АСК-2018:
Для передачи данных в персональный компьютер используется программное обеспечение Актаком DSO-Soft. Программное обеспечение Актаком DSO-Softпозволяет сохранять полученные данные в двух форматах: графическом Bitmap *.bmp или векторном формате *.bin. Актаком DSO-Soft позволяет также получать данные:
- в обычном режиме (формат Y-T). В режиме "Y-T" по оси Y отображается амплитуда сигнала, а ось Х является временной.
- режиме X-Y (фигуры Лиссажу). Режим X-Y отображает зависимость значения CH2 по оси Y от значения CH1 по оси X в виде таблицы данных.
- в табличной форме и сохранение данных, как текстовый файл с расширением *.txt или файл с расширением *.xls. В ниспадающем меню можно изменить коэффициент горизонтальной развертки от 5 нс до 100 с, а коэффициент вертикального отклонения - от 20 мВ до 50 В.
Кроме того, Актаком DSO-Soft позволяет проводить курсорные измерения для анализа сигналов.
Технические характеристики осциллографа-мультиметра АСК-2018:
| Параметр | Значение | |
| В режиме осциллографа | ||
| Количество каналов | 1 | |
| Полоса пропускания | 20 МГц | |
| Максимальная частота дискретизации | 100 Мвыб/сек | |
| Время нарастания | 17,5 нс | |
| Вертикальная чувствительность | 5 мВ/дел ... 5 В/дел | |
| Вертикальное разрешение | 8 бит | |
| Погрешность | ±5% | |
| Входной импеданс | 1 МОм ± 2% | |
| Максимальное входное напряжение | 400 Впик | |
| Входы | АС, DC, GND | |
| Коэффициент развертки | 5 нс/дел ... 100 с/дел | |
| Память | 6 K на канал | |
| Режимы синхронизации | фронт, ТВ | |
| Регулируемый гистерезис уровня запуска | 0,2...1 дел | |
| Пиковый детектор | есть | |
| Функция усреднения | 4...128 | |
| Частотомер 6-ти разрядный | диапазон 2 Гц...20 МГц | |
| Параметр | Диапазон | Погрешность |
| В режиме мультиметра | ||
| Постоянное напряжение |
100 мкВ ... 400 В 400 В ... 1000 В |
±(1% + 1 е.м.р.) не нормируется |
| Переменное напряжение (40 Гц...400 Гц) |
1 мВ ... 400 В 400 В ... 750 В |
±(1% + 3 е.м.р. не нормируется) |
| Постоянный ток | 10 мкА ... 20 А |
±(1% + 3 е.м.р.) на диапазоне до 10 мкА |
| Переменный ток | 10 мкА ... 20 А |
±(1,5% + 1 е.м.р.) на диапазоне до 10 мкА |
| Сопротивление | 0,1 Ом ... 40 МОм | ±(1,5 + 1 е.м.р.) |
| Емкость | 10 пФ ... 100 мкФ | ±(3% + 3 е.м.р.) |
| Тестирование диодов | есть | |
| Прозвонка цепи | есть | |
| Общие характеристики | ||
| Параметр | Значение | |
| Дисплей | 3,8 дюйма цветной ЖКИ, разрешение 320x240 точек | |
| Питание | 8,5 В DC, 1,5 A (аккумулятор) / 100-240 В, 50/60 Гц (сетевой адаптер) | |
| Потребляемая мощность, не более | 6 Вт | |
| Время работы от аккумулятора | до 4 часов | |
| Габаритные размеры | 180x115x40 мм | |
| Масса | 0,645 кг | |
Комплект поставки АСК-2018
| № | Наименование | Количество |
| 1. | Осциллограф-мультиметр АСК-2018 | 1 |
| 2. | Сетевой адаптер | 1 |
| 3. | Осциллографический щуп | 1 |
| 4. | Измерительные щупы к мультиметру | 2 |
| 5. | Модуль расширения для измерения малых емкостей | 1 |
| 6. | USB кабель для подключения к ПК | 1 |
| 7. | Токовый шунт | 1 |
| 8. | Устройство для калибровки осциллографических пробников | 1 |
| 9. | Руководство по эксплуатации | 1 |
| 10. | Программное обеспечение | 1 |
| 11. | Мягкий футляр для транспортировки | 1 |
