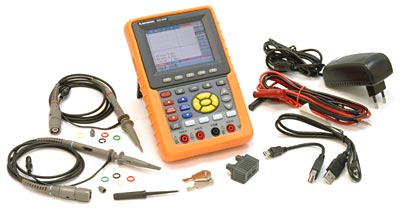

АСК-2028 — осциллограф-мультиметр цифровой двухканальный запоминающий

Под заказ
Гарантия: 14 мес.
Цена по запросу

Назначение осциллографа - мультиметра АСК-2028

Предназначен для визуального наблюдения сигнала и сохранения его для дальнейшей обработки.

Особенности осциллографа - мультиметра АСК-2028

    20 автоматических измерений: Vpp,Vavg, RMS, Frequency, Period, Vmax, Vmin, Vtop, Vbase, Width, Overshoot, Preshoot, Risetime, Falltime, +Width, -Width, +Duty, -Duty, Delay A→B、Delay A→B
    Курсорные измерения;
    Режим мультиметра;
    Интерполяция sin(x)/x;
    Хранение осциллограмм: 4 осциллограммы;
    Цветной ЖКИ дисплей;
    USB интерфейс для связи с ПК, программное обеспечение;
    Автономная работа от встроенного аккумулятора.

Программное обеспечение

Для передачи данных в персональный компьютер используется программное обеспечение Актаком DSO-Soft.
Программное обеспечение Актаком DSO-Soft позволяет сохранять полученные данные в двух  форматах: графическом Bitmap *.bmp или векторном формате *.bin.
Актаком DSO-Soft позволяет также получать данные:

    в обычном режиме (формат Y-T). В режиме "Y-T" по оси Y отображается амплитуда сигнала, а ось Х является временной


    режиме X-Y (фигуры Лиссажу). Режим XY отображает зависимость значения CH2 по оси Y от значения CH1 по оси X в виде таблицы данных.

    в табличной форме и сохранение данных, как текстовый файл с расширением *.txt или файл с расширением *.xls. В ниспадающем меню можно изменить коэффициент горизонтальной развертки от 5 нс до 100 с, а коэффициент вертикального отклонения - от 20 мВ до 50 В.


Кроме того, Актаком DSO-Soft  позволяет проводить курсорные измерения для анализа сигналов.

АСК-2028

Технические характеристики осциллографа - мультиметра АСК-2028:

В режиме осциллографа:

                                  Параметр                                            Значение
Количество каналов 2
Полоса пропускания, МГц 20
Максимальная частота дискретизации, Мвыб/сек 100
Время нарастания, нс 17,5
Вертикальная чувствительность 5 мВ/дел ... 5 В/дел
Вертикальное разрешение, бит 8
Погрешность ± 3%
Входной импеданс 1 МОм ± 2%
Максимальное входное напряжение, Впик 400
Входы АС, DC, GND
Математические функции суммирование, вычитание, умножение, деление, инверсия
Режим X-Y
Коэффициент развертки 5 нс/дел ... 5 с/дел
Память 6 К на канал
Режимы синхронизации фронт, видео, поочередный
Регулируемый гистерезис уровня запуска 0,2...1 дел
Пиковый детектор
Функция усреднения 4...128
Функция анализа спектра на основе БПФ (4 окна) прямоугольник, Blackman, Hanning, Hamming

В режиме мультиметра:

                          Параметр          Значения                           Погрешность
Постоянное напряжение 400 мВ ... 400 В ±(1% + 1 е.м.р.) не нормируется
Переменное напряжение (40 Гц…400 Гц) 4 В ... 400 В ±(1% + 3 е.м.р.) не нормируется
Постоянный ток 40 мА ... 20 А ±(1% + 3 е.м.р.) на диапазоне до 10 мкА
Переменный ток 40 мА ... 20 А ±(1,5% + 3 е.м.р.) на диапазоне до 10 мкА
Сопротивление 400 Ом ... 40 МОм ±(1% + 1 е.м.р.)
Емкость 51 нФ ... 510 мкФ ±(3% + 3 е.м.р.)
Режим тестирования диодов
Режим прозвонки цепи

Общие технические характеристики:

                    Параметр                                                             Значение
Дисплей 3,8 дюйма цветной ЖКИ, разрешение 320x240 точек
Питание 8,5 В DC, 1,5 A (аккумулятор) / 100-240 В, 50/60 Гц (сетевой адаптер)
Потребляемая мощность не более 6 Вт
Время работы от аккумулятора до 4 часов
Габаритные размеры 180x115x40 мм
Масса 0,645 кг

Комплект поставки АСК-2028

Наименование Количество
Осциллограф - мультиметр АСК-2028 1
Сетевой адаптер 1
Осциллографические щупы 2
Измерительные щупы к мультиметру 2
Модуль расширения для измерения малых емкостей 1
USB-переходник для подсоединения USB-устройства 1
USB кабель для подключения к ПК 1
Устройство для калибровки осциллографических пробников 1
Руководство по эксплуатации 1
Программное обеспечение (полностью на русском языке)
Aktakom DSO-Reader Light Программное обеспечение для портативных осциллографов
Aktakom DSO-Soft Программное обеспечение для портативных осциллографов
AULFConverter Конвертер файлов формата AKTAKOM USB Lab

1
1
1

Дополнительная комплектация АСК-2028

  37-1, кейс непрозрачный
     HP-9060, осциллографический пробник
      HP-9100, осциллографический пробник
      HP-9101R, щуп осциллографический
      PTL-2156, переходник BNC-банан
      PTL-2157, переходник BNC-банан
      PTL-2158, переходник BNC-гнездо
      PTL-2159, переходник BNC-гнездо
      PTL-2162, переходник защищенный BNC-гнездо
      PTL-2172, переходник BNC-банан или гнездо
      PTL904-2, кабель соединительный
      PTL904-3, кабель соединительный
      PTL904-4, кабель соединительный
      PTL908-1, кабель соединительный
      PTL908-2, кабель соединительный
      PTL909-5, зажим-насадка типа «крокодил» 1000 В / 12 А (цвета: красный / черный)
      PTL922, кабель измерительный коаксиальный
      PTL923, кабель измерительный коаксиальный BNC-BNC
      PTL924, кабель измерительный коаксиальный BNC-BNC
      PTL925, кабель измерительный переходный BNC-2 banan
      PTL927, кабель измерительный переходный BNC-2 banan
      Актаком DSO-Soft, Программное обеспечение
      АСА-2104, гнездо-адаптер для многоразового временного впаивания в плату
      АСА-2106, зажим-насадка типа «крокодил» 1000 В / 20 А (цвет синий)
      АСА-2308, вилка-адаптер
      АСА-2364, минищуп с острой подпружиненной тонкой контактной иглой
      АСА-2554, миниклипса
