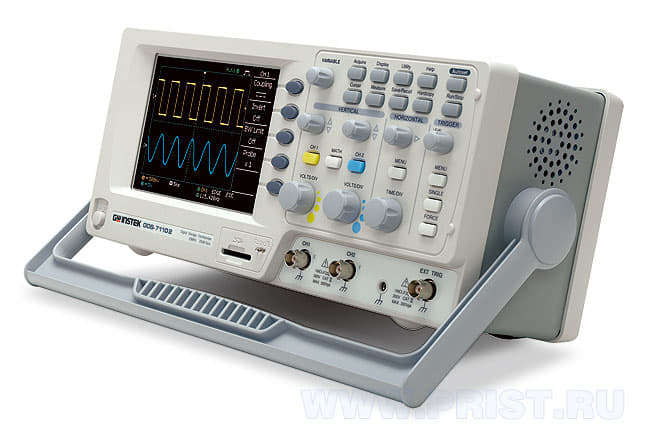

GDS-71042 — Осциллографы цифровые запоминающие 2-канальные

Серия GDS-71000 состоит из 4-х двухканальных моделей: GDS-71022, GDS-71042, GDS-71062 и GDS-71102 с полосами пропускания 25, 40, 60 и 100 МГц соответственно. Новые осциллографы порадуют пользователей высококонтрастным цветным 5,6” TFT дисплеем, эргономичным исполнением в новом малогабаритном корпусе (всего 15 см в глубину и вес 2,5 кг), функциональной насыщенностью, а также самой низкой ценой по сравнению с предыдущими сериями.

Новая серия GDS-71ххх относится к осциллографам начального уровня. Частота дискретизации в реальном времени составляет 250 МГц, тем самым частота однократного сигнала для этих моделей будет составлять порядка 25 МГц. Для наблюдения периодических сигналов предусмотрен режим эквивалентной дискретизации, которая составляет 25 ГГц. Выбор частоты дискретизации происходит автоматически при переключении коэффициента развёртки. Память на канал для новой серии составляет 4 кБ.Основное назначение серии GDS-71000 – это использование в сфере профессионального образования при изучении радиотехники и радиотехнических устройств. Для этого в осциллографах предусмотрен даже специальный режим, позволяющий блокировать автоматическую установку и предоставить студенту изучение работы с настройками. Также данные осциые осциллографы гарантируют чёткоеб контрастное отображение сигнала на монитореб отсутствие мерцанияб равномерность цвета и светаб большой угол обзора и прочие ллографы можно рекомендовать новичкам, не искушённым в изучении и моделировании сложных сигналов. Применительно к сфере разработки, производства, связи, технического обслуживания и ремонта – это наблюдение сложных сигналов, настройка радиоаппаратуры, отладка после ремонта, где в большинстве случаев наблюдается периодический сигнал и не требуется отслеживание различного рода сложных аномалий входного сигнала.

Новые модели сохранили все преимущества функциональной насыщенности предыдущих моделей: автоматические и курсорные измерения, режимы растяжки, самописца и XY, синхронизация по длительности импульса и синхронизация ТВ сигналом. Сбор информации: выборка, пиковый детектор (> 10 нс), усреднение (2 /…/ 256), память (15 осциллограмм, 15 профилей), отображение опорных осциллограмм. В осциллографах также имеется калибратор с расширенным диапазоном параметров выходного сигнала. Осциллографы просты в эксплуатации, имеют справочное меню и мульти-язычную поддержку, в том числе и русского языка.

Для сохранения данных на передней панели осциллографов имеется слот для SD-карт, для дистанционного управления – предусмотрен USB разъём на задней панели. Сохранение данных возможно в различных форматах: в графическом (BMP), в виде отсчётов (CSV), файла настроек (SET).

Стоит отдельно подчеркнуть качество визуального отображения сигнала в новых осциллографах. В серии GDS-71000 применён высококонтрастный цветной 5,6” TFT дисплей, которому в соответствии с международным стандартом ISO 13406-2 присвоен высший класс 1. Стоит отметить, что большинство ЖК дисплеев, применяющихся в настоящее время в осциллографах имеют класс 2. Часть стандарта ISO 13406-2 включает требования и рекомендации, характеризуемые чёткостью, удобством и приемлемостью при использовании цветных дисплеев, основываясь на эргономических исследованиях. Таким образом, новые осциллографы гарантируют чёткое, контрастное отображение сигнала на мониторе, отсутствие мерцания, равномерность цвета и света, большой угол обзора и прочие визуальные достоинства современных дисплеев.
