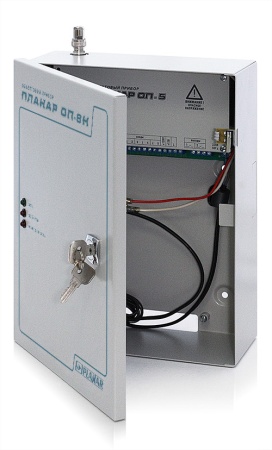

Объектовый прибор Планар ОП-8н-160

Основная область применения - централизованная охрана или автономная охрана объектов.

Объектовый прибор осуществляет приём извещений посредством измерения и контроля величины сопротивления шлейфа ОПС. В качестве извещателей, включаемых в шлейф ОПС, могут использоваться охранные и пожарные извещатели электро-контактного типа, с релейным выходом, а также извещатели с питанием по шлейфу.

К прибору возможно подключить по одной проводной линии RS485 до 32—х приборов «Планар ОП-3т», до 16-ти приборов «Планар ОП-16л» и до 4-x пультов объектового прибора. При таком подключении прибор «Планар ОП-8н GSM» выполняет роль концентратора, производит сбор, обработку и передачу информации по радиоканалу на ПЦН.

Прибор имеет встроенный источник бесперебойного питания для потребителей, подключенных к прибору. Источник имеет встроенную защиту от перегрузки и неправильного подключения. Прибор обеспечивает также питанием 12В удалёные приборы по линии связи RS485.

По каналам связи передается следующая информация:

• текущее время на объекте (месяц, день, час, минуты, секунды)
• идентификатор пользователя (до 64 пользователей, включая коды «тихой» тревоги)
• состояние шлейфов (текущее состояние шлейфа, тип, исправен/не исправен и т.д.)
• нарушение зон, описанных как зоны с задержкой
• вызов «тревожной» кнопкой
• пожарная тревога на объекте
• режим электропитания (наличие внешнего питания, степень заряженности резервного аккумулятора, исправность подключенного ИБП и т. д.)
• факт несанкционированного вскрытия оборудования
• пользовательская информация, адресованная диспетчеру ПЦН
• информация о текущем состоянии объекта (охрана/дежурный режим, были ли нарушения зон за период охраны, исключенные зоны и т. д.)

При передаче информации производится помехоустойчивое кодирование и контроль целостности передаваемой информации, что позволяет обеспечить высокую помехозащищенность и защиту от несанкционированного доступа.

Объектовый прибор «Планар ОП-8н-160» поддерживает удаленное управление и конфигурирование.

Прибор обеспечивает контроль состояния шлейфов по величине их сопротивления. При монтаже на объекте приборы автоматически калибруются под конкретное сопротивление шлейфов и оконечных резисторов. Суммарное сопротивление шлейфа и оконечного резистора должно быть в диапазоне 0, 5…4 кОм.

Объектовый прибор имеет журнал событий, в котором может храниться до 500 последних событий, произошедших на объекте.

Прибор обеспечивает контроль состояния шлейфов по величине их сопротивления. При монтаже на объекте приборы автоматически калибруются под конкретное сопротивление шлейфов и оконечных резисторов. Суммарное сопротивление шлейфа и оконечного резистора должно быть в диапазоне 0, 5…4 кОм.
Объектовый прибор имеет журнал событий, в котором может храниться до 500 последних событий, произошедших на объекте.

С помощью пульта объектового прибора возможно:

• контролировать состояния шлейфов
• проводить калибровки входов
• заносить и удалять коды электронных ключей пользователей
• производить постановку/снятия прибора с охраны
• производить программирование настроек прибора


Поддержка следующих типов зон:

• быстрая зона (выдача тревожного извещения происходит немедленно после нарушения шлейфа зоны)
• зона с задержкой (выдача тревожного извещения происходит через установленное время после нарушения)
• внутренняя зона (выдача тревожного извещения происходит немедленно после нарушения или через установленное время, если перед этим были нарушения зон с задержкой)
• 24-х часовая зона (зона круглосуточной охраны, независимая от охраны всего объекта, немедленная выдача тревожного извещения)
• пожарная зона (приоритетная выдача тревожного извещения о пожаре).


Оборудование рассчитано на круглосуточную эксплуатацию при температуре окружающей среды от плюс 5 °С до плюс 40 °С и относительной влажности воздуха до 93% (при 40 °С).
