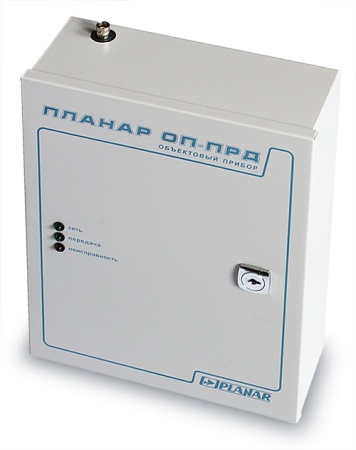

Объектовый прибор Планар ОП-ПРД
Прибор предназначен для применения в составе системы «Планар». Позволяет расширить функциональность системы.
К прибору возможно подключить по проводной линии связи RS485 до 32-х приборов «Планар ОП-3т», до 16-ти приборов «Планар ОП-16л».
Прибор имеет встроенный источник бесперебойного питания для потребителей, подключенных к прибору. Источник имеет встроенную защиту от перегрузки и неправильного подключения. Прибор обеспечивает также питанием 12В удалённые приборы по линии связи RS485.
При передаче по радиоканалу производится помехоустойчивое кодирование и контроль целостности передаваемой информации, что позволяет обеспечить высокую помехозащищенность радиоканала и защиту от несанкционированного доступа.
Программирование прибора возможно с помощью программатора ПС-24 и компьютера.
С помощью пульта объектового прибора возможно:
- контролировать состояние антенно-фидерного тракта;
- проводить тестирования прибора.
Программирование объектового прибора возможно также при подключении компьютера с программой "конфигуратор объектовых приборов".
Оборудование рассчитано на круглосуточную эксплуатацию при температуре окружающей среды от плюс 5 °С до плюс 40 °С и относительной влажности воздуха до 93% (при 40 °С).
|
Диапазон рабочих частот объектового прибора, МГц «Планар ОП-ПРД» «Планар ОП-ПРД 440»* |
146…174 433...440 |
|
Диапазон оперативной перестройки по частоте с помощью программного обеспечения, МГц «Планар ОП-ПРД» «Планар ОП-ПРД 440»* |
146…174 433...440 |
| Устройство ввода/вывода информации | программатор ПС-24 |
| Шаг установки частоты, кГц | 12,5 |
| Класс излучения | 16K0F2D |
| Выходная мощность объектового прибора на нагрузке 50 Ом, Вт | 5±2 |
| Интерфейс связи с объектовыми приборами | RS485 |
| Напряжение для питания внешних потребителей, В | 10,5…14,2 |
| Суммарный ток по выходам, А, не более | 1,5 |
| Максимальная девиация частоты передатчика объектового прибора, кГц. | 5 |
| Ширина полосы частот излучения передатчика объектового прибора на уровне минус 30 дБ, кГц, не более | 16,8 |
| Уровень излучений передатчика объектового прибора в соседнем канале, мкВт | 2,5 |
| Уровень побочных излучений передатчика объектового прибора, мкВт, не более | 2,5 |
| Отклонение частоты передатчика объектового прибора от номинального значения, не более | 10*10-6 |
| Тип антенного разъёма | BNC |
| Контроль уровня выходной мощности и согласования с антенной | При каждом сеансе |
| Максимальное число одновременно используемых частотных каналов в объектовом приборе | 3 |
| Период передачи информации по радиоканалу, мин | 1…255 |
| Напряжение питания прибора | 220+10% -15% В 50 Гц. |
| Потребляемая мощность от источника переменного тока, Вт, не более | 50 |
| Тип внутренней АКБ | 12 В 7А/ч. |
| Время полного заряда внутренней АКБ, ч, не более | 14 |
| Габаритные размеры объектового прибора, мм, не более | 280x210x110 |
| Вес без внутренней АКБ, кг, не более | 1,4 |
