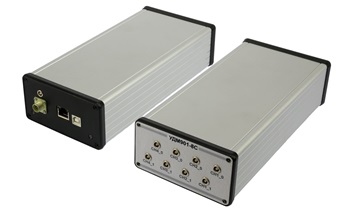

УДМ901 Ультразвуковой модуль

Под заказ
Цена по запросу

УДМ901 представляет собой малогабаритный высокопроизводительный электронный модуль, в котором реализована многоканальная ультразвуковая система с функциями возбуждения пьезопреобразователей, приема и цифровой обработки ультразвуковых сигналов, а также передачи их по каналам связи (Ethernet и USB) в вычислительную систему (ПК).



Особенности:



  • Высокая производительность;
  • Параллельная многоканальная ультразвуковая система с функциями генерации, приема и цифровой обработки сигналов;
  • Гибкая настраиваемая логика прозвучивания изделий;
  • Дистанционное управление;
  • Скоростная передача результатов контроля в ПК по Ethernet/USB каналам связи;
  • Аппаратная и программная синхронизация;
  • Интеграция с системами позиционирования и управления механикой;
  • Промышленное исполнение и высокая помехозащищенность;
  • Малые размеры и вес;
  • Возможность монтажа на сканирующей системе в непосредственной близости к ультразвуковым преобразователям;
  • Возможность применения нескольких модулей в задачах требующих большого числа ультразвуковых каналов.



Область применения



УДМ901 предназначен для работы в составе автоматизированных ультразвуковых систем различного назначения от портативных сканеров до больших стационарных установок неразрушающего контроля. Модуль УДМ901 изготавливается в различных вариантах в зависимости от области применения и сложности решаемых задач ультразвукового контроля:



  • Количество УЗ каналов: 2, 4 или 8
  • Подключение разъемов: совмещенное или раздельное подключение ГЗИ и приемников;
  • Тип корпуса: IP54 (лабораторное исполнение) или IP65 (промышленное исполнение).





Технические характеристики

Параметры ультразвуковой системы:



  • Количество ультразвуковых каналов: 2, 4, 8 (в зависимости от варианта исполнения)
  • Диапазон прозвучивания изделий из стали эхо-методом: 1...2500 мм.
  • Диапазоны частот: 0,6...12 МГц.
  • Диапазон регулировки чувствительности: 80 дБ с шагом 0,1 дБ.
  • Система временной регулировки чувствительности: диапазон регулировки 80 дБ, с шагом по времени 2 мкс.





Параметры системы прозвучивания:



  • Гибкая настраиваемая логика прозвучивания изделий по каналам (сценарий прозвучивания)
  • Количество А-сканов в сценарии: от 1 до 64
  • Количество тактов прозвучивания: от 1 до 16
  • Независимая настройка ультразвуковых каналов в каждом такте.
  • Возможность параллельного прозвучивания в каждом такте – до 4-х каналов.



Синхронизация



  • Внешняя синхронизация
  • Внутренний тактовый генератор/таймер
  • Программная (по командам от ПК)



Каналы связи:



  • Ethernet 10/100 Base-T
  • USB 2.0 Full Speed
  • RS-232



Общие параметры:



  • Питание от источника постоянного напряжения 6В ±0,4В.
  • Потребляемый ток не более 0,9А.
  • Диапазон рабочих температур: -10... +45С.
  • Климатическое исполнение: IP54 (лабораторное исполнение) или IP65 (промышленное исполнение).



Дополнительная информация



Ультразвуковые каналы модуля оптимизированы для работы с согласованными пьезоэлектрическими преобразователями с резонансной частотой от 0,6 до 10МГц. Все каналы приема эхосигналов содержат блоки цифровой обработки в реальном времени, которые выполняют цифровую фильтрацию сигналов, детектирование, сглаживание, отсечку и масштабирование (сжатие) А-скана до требуемого размера. Каналы приема сигналов работают параллельно, что позволяет выполнять прозвучивание изделия одновременно по нескольким каналам.



В УДМ901 реализована настраиваемая система схем прозвучивания изделия, состоящая из логически связанных последовательностей работы ультразвуковых каналов – сценарий прозвучивания. Запуск выполнения сценария прозвучивания производится при поступлении события синхронизации. Синхронизация модуля осуществляется от трех источников: по сигналам внешней синхронизации, программно (по командам от ПК) и от внутреннего таймера.



Команды управления и результаты контроля (А-скан) передаются в цифровом виде по скоростным каналам связи: Ethernet 10/100 Base-T и USB 2.0 Full Speed. Для связи УДМ901 с другими электронными компонентами системы УЗК (системы позиционирования и/или управления механической частью) дополнительно может использоваться порт RS-232.







Цикл работы модуля



Диаграмма работы модуля УДМ901

Сценарии прозвучивания





Сценарий прозвучивания представляет собой серию тактов прозвучивания (от 1 до 16), в каждом из которых определяется алгоритм генерации, приема и обработки ультразвуковых сигналов. Сценарий прозвучивания запускается в момент получения события синхронизации. В результате выполнения сценария формируются до 64 А-сканов, которые затем поступают в каналы связи (Ethernet/USB). Настройка генераторов зондирующих импульсов, диапазона прозвучивания изделия, временной регулировки чувствительности (ВРЧ) и т.д. выполняется индивидуально в каждом такте и для каждого канала.



Пример временной диаграммы сценария и такта прозвучивания
