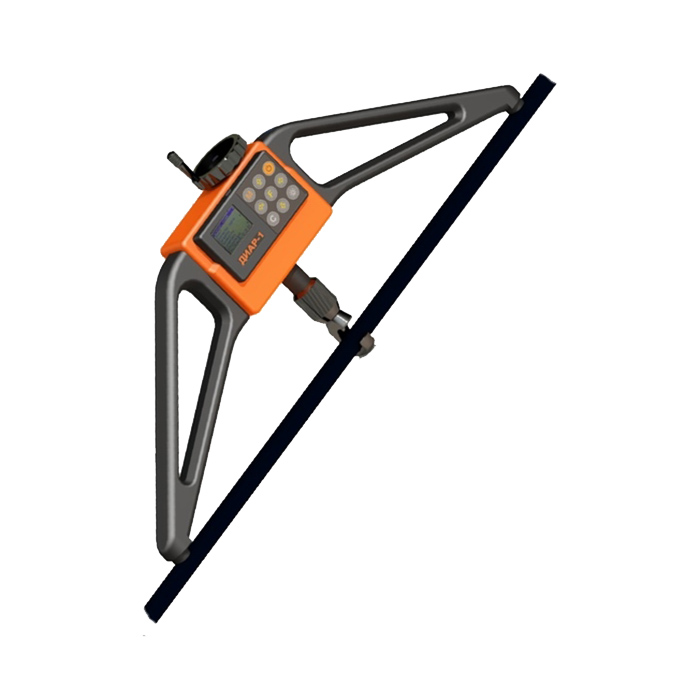

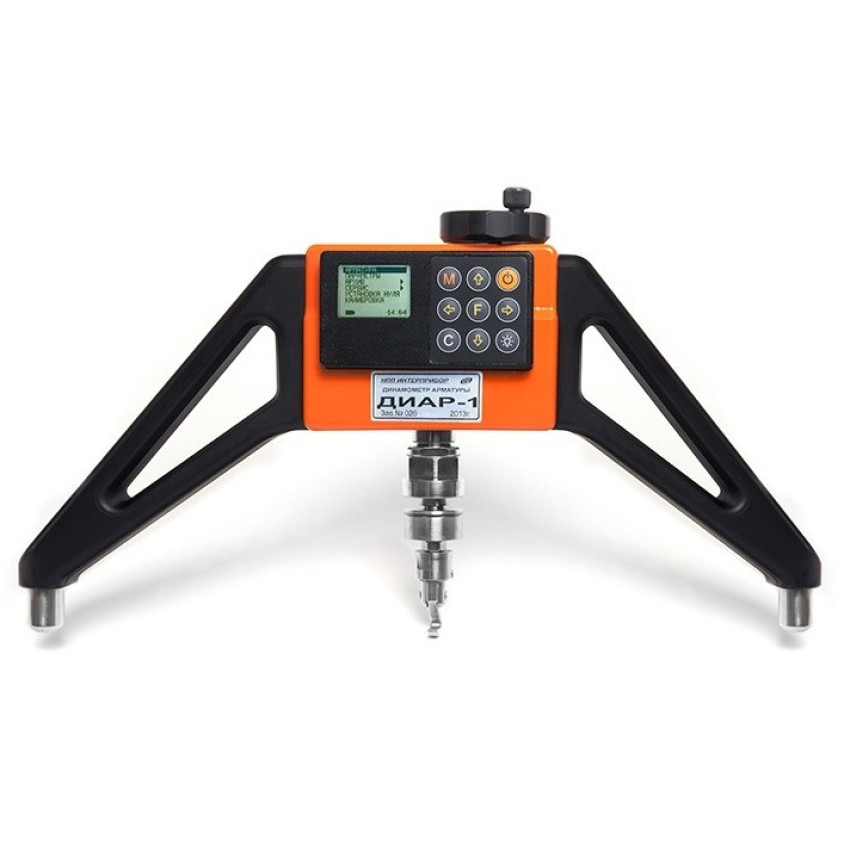

Измеритель силы натяжения арматуры ДИАР-1
- Оперативный контроль натяжения проволочной, канатной, прядевой и стержневой арматуры методом поперечной оттяжки по ГОСТ 22362
- Контроль состояния растяжек контактной сети, антенн, опор, подвесных мачт, вантовых мостов, несущих тросов и кабелей ЛЭП
- Измерение прочности сцепления различных покрытий с основанием методом отрыва по ГОСТ 28089, 28574, а также усилия вырыва анкерных болтов и дюбелей (при лабораторных и объектовых испытаниях)
- Испытания кровельных мастик и клеевых соединений (ГОСТ 1470, 24004)
Преимущества
- Первый прибор с изменяемой базой, гидроприводом оттяжки, встроенной электроникой, регистрацией силы и перемещений при нагружении (патент)
- Унифицированная конструкция двойного назначения: контроль силы натяжения арматуры + измерение адгезии покрытий и силы вырыва анкеров и дюбелей
- Оптимально изменяемые гидроприводом параметры поперечной оттяжки
- Регистрация графиков нагружения и перемещений при испытаниях
- Легко изменяемая база посредством двух съемных опорных кронштейнов
- Расширенный диапазон контролируемых диаметров арматуры
- Высокая точность измерений при сниженных величинах усилий оттяжки
- Повышенная безопасность выполнения измерений
- Эргономичная конструкция, малые габариты и вес
Основные функции
- Регистрация процессов изменения величины и силы поперечной оттяжки арматуры
- Автоматическое получение результата при оптимальных параметрах
- Градуировочные зависимости для различных видов и диаметров арматуры
- Возможность ввода индивидуальных градуировочных зависимостей
- Отображение информации на графическом дисплее с подсветкой и возможностью поворота изображения на 180°
- Архивация 1000 протоколов измерений с графиками нагружений
- Русский и английский язык меню и текстовых сообщений
- Разъем USB для работы с компьютером и заряда аккумуляторов
- Программируемое автоматическое отключение прибора при перерывах в работе
- Выбор объекта, геометрии и размера пластин (в режиме адгезиометра)
- Винтовая регулировка по высоте (центральной тягой) при установке на объект
- Винтовая регулировка угла наклона правой опоры
- Сервисная компьютерная программа
- Считывание результатов из памяти прибора
- Документирование и архивация результатов
- Трансляция данных в Excel и текстовый формат
- Программа задания имен объектов контроля
Технические характеристики ДИАР-1
| Диапазон / дискретность измеряемых усилий, кН | 0...1 / 0,001 |
| Максимальная относительная погрешность измерения, % | 2 |
| Диапазон измеряемых оттяжек, мм | 0...6 |
| Максимальная абс. погрешность измерения оттяжки, мм | 0,05 |
| Габариты центрального блока, мм / масса, кг | 110х127х48 / 1,1 |
| Измерительная база, мм | 300 450 600 900 |
| Диапазон контролируемых диаметров, мм | 3...8 6...14 10...22 18...36 |
| Масса прибора, кг | 1,7 2,0 2,5 3,1 |
Технические характеристики ДИАР-2
| Диапазон измерения прочности сцепления / дискретность, МПа | 1...120 / 0,01 |
| Диапазоны измеряемой силы, кН | 0,1...2,5 / 0,2...5 / 0,5...10 |
| Максимальная относительная погрешность измерения силы, % | 2 |
| Диапазон измерения перемещений / дискретность, мм | 0,1...2,5 / 0,01 |
| Размер опорноый базы, мм | 110 и 200 |
| Масса прибора, кг | 1,2 |
Исполнения
- ДИАР-1 - динамометр арматуры
- ДИАР-2 - адгезиометр
Состав базового комплекта
- Центральный блок
- Комплект базы 300 мм (для ДИАР-1)
- Комплект базы 110 мм (для ДИАР-2)
- Аккумулятор, блок питания
- Сервисная программа на CD, кабель USB
- Руководство по эксплуатации
Дополнительная комплектация
- Комплект базы 450 / 600 / 900 мм (ДИАР-1)
- Комплект базы 200 мм (ДИАР-2)
- Кейс
