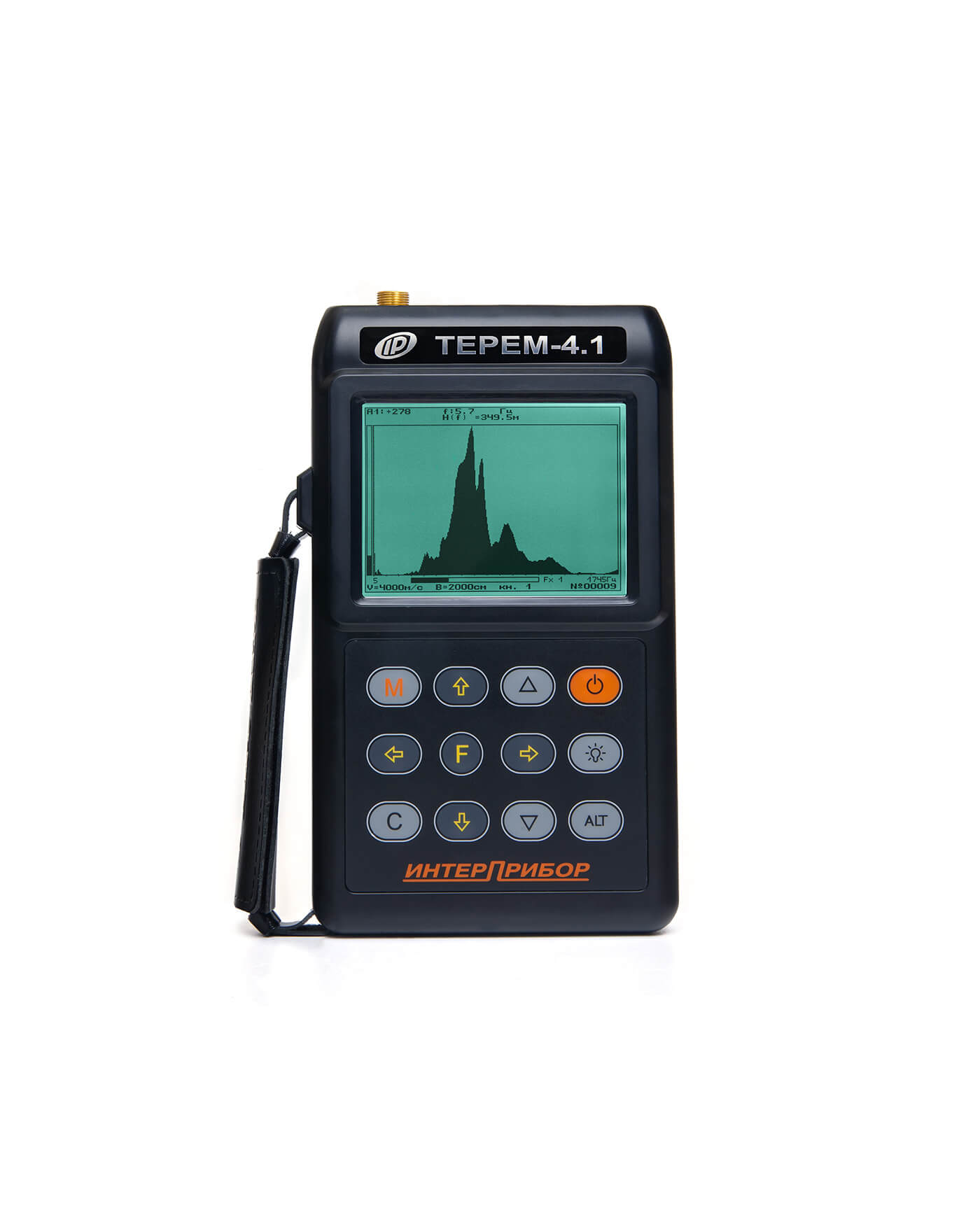

Системы мониторинга ТЕРЕМ-4
Назначение и применение
- Многопараметрический, многоканальный непрерывный мониторинг объектов различного назначения: зданий, сооружений, мостов, конструкций, технологических процессов, объектов энергетики и т.п.
- Регистрация процессов изменения во времени различных физических величин: линейных и угловых перемещений, давления, силы, скорости, напряжений, вибраций, тепловых потоков, влажности, температуры и т.д.
Преимущества
- Простота установки на объекте контроля
- Широкие возможности регистрации при малых габаритах системы, многоканальности, многофункциональности и микропотреблении
- Модификации с проводной и беспроводной связью, в т.ч. GSM
- Единая 4-проводная линия связи центрального блока с адаптерами, с возможностью параллельного и радиального подключения большого количества адаптеров
- Выбор требуемой конфигурации системы по техническим требованиям заказчика
- Инжиниринговая проработка заказов и их исполнение
- Сервисная компьютерная программа, позволяющая выполнять просмотр и анализ процессов, архивацию, документирование и обработку информации
-Широкий выбор датчиков и преобразователей, в т.ч. с цифровым выходом
Состав системы
- Центральный регистрирующий блок с графическим дисплеем, клавиатурой, интерфейсом, аккумуляторным питанием, с программным обеспечением, адаптированным под заказчика
- Адаптеры, преобразующие и регистрирующие сигналы, поступающие с локальных групп датчиков в цифровой форме и передающие информацию на центральный блок
- Единая 4-проводная линия связи центрального блока с адаптерами
- Датчики физических параметров:
- подбираются по виду, параметрам, конструкции из номенклатуры предприятия или других поставщиков
- изготавливаются в стандартных или специальных конструктивах по техническому заданию заказчика
- приобретаются заказчиком самостоятельно
- Конфигурация системы подбирается из имеющейся номенклатуры адаптеров и типов используемых датчиков или разрабатывается по техническому заданию заказчика
Основные виды датчиков
- Датчики линейных перемещений различных видов и типоразмеров
- Датчики силы различных видов и параметров (растяжение, сжатие, кручение, изгиб)
- Датчики давления различных видов и параметров
- Тензодатчики различных видов и параметров
- Термодатчики, в т.ч.: термопарные, термометры сопротивления, цифровые и др.
- Датчики влажности материалов
- Датчики влажности воздуха
- Датчики тока, напряжения
- Датчики наклона (инклинометры) 1- и 2-координатные
- Датчики механических напряжений
- Датчики деформаций
Виды адаптеров
- Аналоговый вход - 4-48 каналов
- Цифровой вход (RS-232, однопроводный интерефейс, MicroLan) - 4-16 каналов
- Тензовход (тензоизмерения, датчик силы) - 4-16 каналов
- Синхронный, быстродействующий (динамические процессы до 4 кГц) - 4 канала*
- С радиоканалом (связь с центральным устройством по радиоканалу, 50 метров) - до 16 каналов
- Разработка и изготовление адаптеров по техническому заданию заказчика
* - в разработке
Основные функции
- Регистрация и отображение результатов во временной области на дисплее с подсветкой в графической и табличной форме в процессе работы, их просмотр из архива
- Задание режимов работы: времени запуска, времени цикла, периода регистрации, порогов и сигнализации превышения
- Контроль локальных зон объекта посредством адаптеров, ориентированных на один или несколько видов датчиков
- Связь адаптеров с центральным блоком посредством общей цифровой линии
- Режим непрерывной регистрации без ограничения по времени, с автоматическим удалением блоков "старой" информации
- Автоматический переход из активного режима в режим микропотребления и обратно
Примеры реализованных модификаций
- Системы мониторинга трещин, линейных и угловых смещений и деформаций фасадов зданий, конструкций, натяжных канатов мостов, башен и т.п.
- Многоканальные тензометрические комплексы
- Система мониторинга нагрузки на опоры нагрузки
- Системы мониторинга прогрева монолитного бетона
- Системы контроля микроклимата складских помещений
- Различные виды регистрации давлений, вибраций, ...
- Системный мониторинг влажности конструкций
Технические характеристики
ТЕРЕМ-4.0 | ТЕРЕМ-4.1 | |
Количество каналов регистрации | 8...256 | 8...256 |
Количество адаптеров, подключаемых к центральному блоку | 1...32 | 1...32 |
Количество датчиков, подключаемых к одному адаптеру | 1...55 | 1...55 |
Период отсчетов минимальный / максимальный | 10 сек / 24 часа | 1 сек / 24 часа |
Диапазоны измерения параметров и погрешность | по заказу | по заказу |
Аппаратная погрешность, %, не более | 0,1 | 0,1 |
Длина линии связи центрального блока с адаптерами, м, не более | 500 | 500 |
Длина линии связи датчиков с адаптерами, м | 5-50* | 5-50* |
Объем памяти, Мбайт | до 1 | до 2000 |
Максимальное количество отсчетов | 10 5 | 10 8 |
Интерфейс связи с ПК | RS-232 / USB | USB |
Габариты центрального блока, мм | 145x70x25 | 160x105x30 |
Масса центрального блока, кг | 0,14 | 0,23 |
* - параметры зависят от типа датчика
Модификации
- 4.0 / 4.1 - приборы с проводной связью
- 4.0P / 4.1P - приборы с радиосвязью между центральным блоком и адаптерами
- 4.0GSM / 4.1GSM - приборы с GSM связью между центральным блоком и ПК
