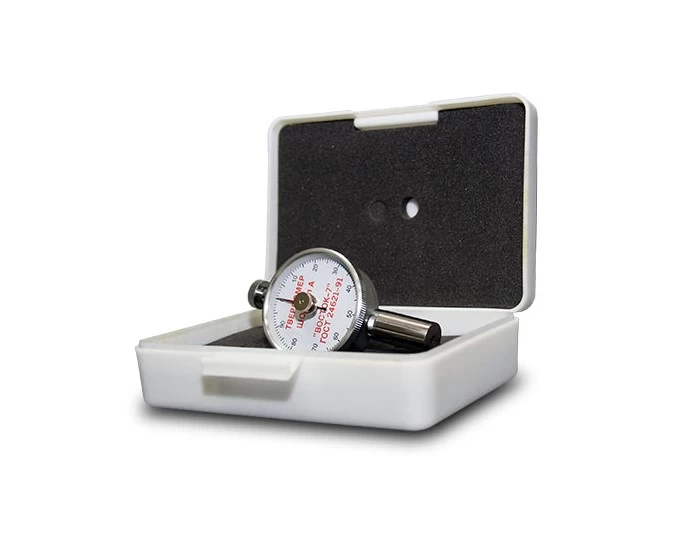

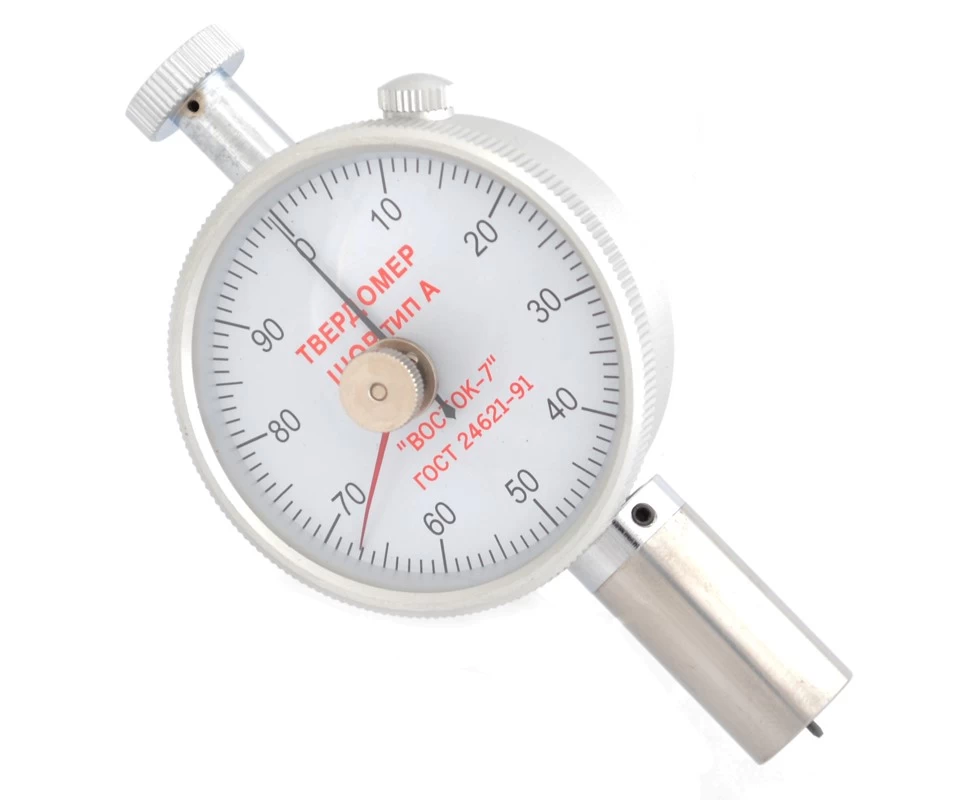

ТВР-A твердомер (дюрометр) Шора тип А с аналоговым индикатором
Твердомер ТВР-А предназначен для замеров твердости низкомодульных материалов. Все измерения производятся методом вдавливания с получением значения в единицах Шора.
Второе название прибора – дюрометр. Его отличительными особенностями являются:
- дополнительная стрелка с функцией фиксации, позволяющая измерять обратную деформацию (эластичность) тела;
- высокая точность замеров (обеспечивается корпусом с удлиненной гильзой);
- сохранение результата на циферблате (удаляется путем сброса).
Модель ТВР-А – это дюрометр, предназначенный для замеров по шкале «А» Шора твердости технической резины, а также мягких пластмасс и других материалов:
- эластомера;
- силикона;
- неопрена;
- ПВХ;
- продукции из натурального каучука;
- полиэстера;
- полиграфических валков;
- смолы;
- кожи и др.
Твердомер ТВР-А – это аналог модели ТИР-2033, созданной во времена СССР.

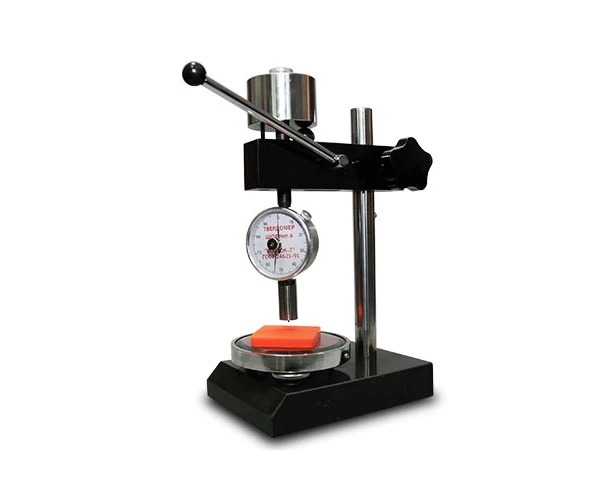

Он также заменяет настольный дюрометр ИТ-5078 советского производства «Точприбор», используемый для замеров твердости резины по Шору А. Для этого модель ТВР-А достаточно укомплектовать инструментальным штативом. Его можно приобрести позже, если в этом возникнет необходимость. Прибор ручного типа легко закрепляется в инструментальном штативе, после чего он преобразуется в механический твердомер.
Твердомер ТВР-А предназначен для замеров твердости низкомодульных материалов. Все измерения производятся методом вдавливания с получением значения в единицах Шора.
Второе название прибора – дюрометр. Его отличительными особенностями являются:
- дополнительная стрелка с функцией фиксации, позволяющая измерять обратную деформацию (эластичность) тела;
- высокая точность замеров (обеспечивается корпусом с удлиненной гильзой);
- сохранение результата на циферблате (удаляется путем сброса).
Модель ТВР-А – это дюрометр, предназначенный для замеров по шкале «А» Шора твердости технической резины, а также мягких пластмасс и других материалов:
- эластомера;
- силикона;
- неопрена;
- ПВХ;
- продукции из натурального каучука;
- полиэстера;
- полиграфических валков;
- смолы;
- кожи и др.
Твердомер ТВР-А – это аналог модели ТИР-2033, созданной во времена СССР.
Он также заменяет настольный дюрометр ИТ-5078 советского производства «Точприбор», используемый для замеров твердости резины по Шору А. Для этого модель ТВР-А достаточно укомплектовать инструментальным штативом. Его можно приобрести позже, если в этом возникнет необходимость. Прибор ручного типа легко закрепляется в инструментальном штативе, после чего он преобразуется в механический твердомер.
|
МОДИФИКАЦИИ ТВР-А, ТВР-D |
|
|
Диапазон показаний при цене деления шкалы равной 1 (типы А и D) |
0 … 100 |
|
Рабочий диапазон для измерения твёрдости по шкале Шора тип А (модель ТВР-А) |
10 … 90 HA |
|
Рабочий диапазон для измерения твёрдости по шкале Шора тип D (модель ТВР-D) |
20 … 90 HD |
|
Погрешность, не более (шкалы А и D) |
±1 |
|
Диапазон температур, °С: Рабочий диапазон при эксплуатации При транспортировке и хранении |
+21 °С…+25 °С -20 °С…+45 °С |
|
Относительная влажность воздуха |
30 %…80 % |
|
Толщина контролируемого изделия, не менее: |
6 мм |
|
Минимальное расстояние между: Соседними точками измерений (отпечатками) Соседними точками измерений для пористых материалов Центром точки измерения и краем поверхности изделия |
6 мм 15 мм 12 мм |
|
Диаметр опорной поверхности твердомера |
16 мм |
|
Минимально необходимый диаметр подготовленной поверхности для проведения измерений |
10 мм |
|
Ресурс индентора – закалённого стального стержня Ø1,25 мм (минимальное кол-во измерений) |
100.000 |
|
Вылет индентора от опорной поверхности прибора при нулевом показании |
2,5±0,01 мм |
|
Усилие нагружения: Твердомер тип А Твердомер тип D |
9,8 Н 50 Н |
|
Предварительная и предельная нагрузки Твердомер тип А Твердомер тип D |
0,55 N … 8,064 N 0 … 44,5 N |
|
Масса твердомера В корпусе компакт В корпусе универсал |
0,13 кг 0,19 кг |
|
Габаритные размеры твердомера (В*Ш*Г) |
109*60*26 мм |
|
Масса упаковочного футляра с твердомером |
0,3 кг |
|
Габаритные размеры упаковочного футляра (В*Ш*Г) |
41*150*114 мм |
