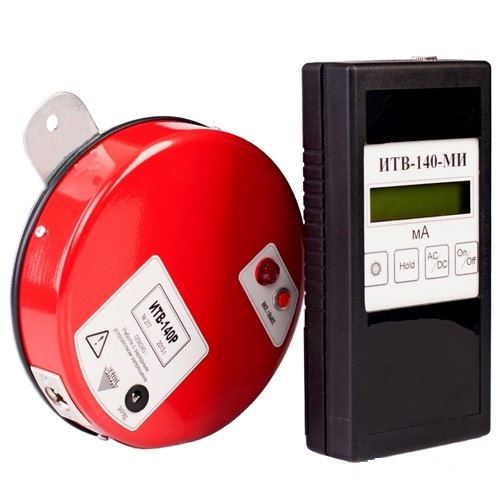

ИТВ-140Р — ИЗМЕРИТЕЛЬ ПОСТОЯННОГО И ПЕРЕМЕННОГО ТОКА
Назначение измерителя постоянного и переменного тока ИТВ-140Р
Измерители постоянного и переменного тока высокопотенциальные ИТВ-140Р предназначены для измерения постоянного и переменного синусоидального тока частотой 50-60 Гц величиной до 9 мА в цепях, находящихся под потенциалом до 140 кВ.
Измерители ИТВ-140Р предназначены для эксплуатации в составе испытательных установок внутри помещений в диапазоне температур от +5°С до +40°С, относительной влажности окружающего воздуха до 90% при 25°С и давлении от 630 до 800 мм рт. ст.
На месте установки не допускается тряска, вибрации, наличие в воздухе паров агрессивных жидкостей (кислот, щелочей и т.п.).
Изделие может эксплуатироваться одним оператором из числа лиц электротехнического персонала, имеющих допуск на проведение работ в установках с напряжением свыше 1000 В.
Исполнение измерителей ИТВ-140Р соответствует группе 3 приборов по ГОСТ 22261
Особенности измерителя постоянного и переменного тока ИТВ-140Р
Особенностью измерителей ИТВ-140Р является отсутствие гальванической связи между высокопотенциальной измерительной и низкопотенциальной индикаторной цепями, что обеспечивает полную безопасность эксплуатации.
Рабочий диапазон измеряемых токов
| Исполнение измерителя | ИТВ-140Р-3 | ИТВ-140Р-9 | ИТВ-140Р-30 |
| Рабочий диапазон измеряемых токов, мА | 0,010 – 3,000 | 0,030 – 9,000 | 0,10 – 30,00 |
ПРИМЕЧАНИЕ – измерители измеряют среднее (средневыпрямленное) значение постоянного тока и действующее значение переменного тока частотой 50-60 Гц.
Полоса пропускания на переменном токе, Гц - 0-1000
Входные сопротивления БВ
| Исполнение измерителя | ИТВ-140Р-3 | ИТВ-140Р-9 | ИТВ-140Р-30 |
| Входное сопротивление, Ом | 232 | 78 | 23 |
Основные технические характеристики измерителя постоянного и переменного тока ИТВ-140Р
| Параметр | Значение |
| Дискретность отсчета, мА | 0,001 |
| Быстродействие | два измерения в секунду |
| Частотный диапазон радиоканала, МГц | 845-945 |
| Количество частотных каналов | 16 |
| Мощность передатчика, мВт | 1 |
| Дальность радиосвязи (открытое пространство), м | 5-10 |
| Измеритель выдерживает перегрузку однократным импульсом тока продолжительностью | не более 10 мс и амплитудой не более 150 А |
| Питание БВ и МИ | от встроенных Ni-MH аккумуляторов размера АА напряжением 1,2 В и емкостью 2,1 А∙ч |
| Напряжение питания | 5В |
| Продолжительность непрерывной работы без подзарядки | не менее 8 ч |
|
Габаритные размеры /масса: блок высокопотенциальный ИТВ-140Р-БВ модуль индикаторный ИТВ3-МИ |
диаметр 170х100 мм/1 кг 95х190х40мм/0,5 кг |
| Срок службы изделия | 10 лет |
| № | Наименование | Количество |
| 1. | Измеритель постоянного и переменного тока ИТВ-140Р | 1 |
