Назначение прибора MI 3250:

Переносной микроомметр MI 3250 предназначен для измерения сопротивления:

Шинных соединений
Обмоток электродвигателей и трансформаторов
Кабелей
Предохранителей
Соединительных элементов корпуса летательного аппарата
Соединительных элементов рельсов и трубопроводов
Соединительных элементов молниеотводов

Особенности прибора MI 3250:

Измерение сопротивления в диапазоне от 0,1 мкОм до 2000 Ом двунаправленным током до 10 А.
Температурная компенсация (дополнительный датчик температуры).
Защита от перенапряжения (CAT IV / 300В) позволяет выполнять измерения на подстанциях и в других местах с низким сопротивлением в линии.
Внутренняя схема защиты предохраняет пользователя и прибор в случае непреднамеренного подключения к фазному напряжению.
Возможность задания пользователем предельных значений для оценки результатов PASS / FAIL (ПРОШЕЛ /НЕ ПРОШЕЛ).
Универсальное питание (от сети или от аккумуляторных батарей). Прибор можно использовать в штатном режиме при зарядке аккумуляторов с помощью встроенного зарядного устройства.
Большой ЖК-дисплей с размером матрицы 320х240.
Легкая и компактная конструкция;
Встроенная память на 1000 результатов измерения с отметками времени;
Программное обеспечение HVLink PRO позволяет загружать, просматривать, анализировать и печатать результаты измерений.

Режимы испытаний

Однократный режим включается путем нажатия кнопки «Test» (Испытание) после подсоединения тестовых проводников к объекту испытаний. Проверяется непрерывность между контактами C1 и C2. Ток подается в прямом и обратном направлении;
Автоматический режим: испытание начинается автоматически при подсоединении к объекту испытательных проводников. Ток подается в прямом и обратном направлении;
Непрерывный режим позволяет выполнять повторяющиеся измерения для одного и того же объекта. Результаты измерений обновляются каждые три секунды;
Индуктивный режим используется для измерения сопротивления таких индуктивных нагрузок, как электродвигатели и генераторы. Прибор генерирует ток в одном направлении и ожидает стабилизации напряжения до начала выполнения измерения. Для обеспечения безопасности по окончании измерения прибор имеет устройство автоматического разряда.

Технические характеристики прибора MI 3250:

Функция	Диапазон	Разрешение	Погрешность	Испытательный ток
Сопротивление	1,9999 мОм 19,999 мОм 199,99 мОм 1,9999 Ом 19,999 Ом 19,999 Ом 199,99 Ом 199,99 Ом 1,9999 кОм	0,1 мкОм 1 мкОм 10 мкОм 100 мкОм 1 мОм 10 мОм 10 мОм 100 мОм 1 Ом	±(0,25% пок. приб. + 0,01% полн. шк.) ±(0,25% пок. приб. + 0,01% полн. шк.) ±(0,25% пок. приб. + 0,01% полн. шк.) ±(0,25% пок. приб. + 0,01% полн. шк.) ±(0,25% пок. приб. + 0,01% полн. шк.) ±(0,25% пок. приб. + 0,01% полн. шк.) ±(0,25% пок. приб. + 0,01% полн. шк.) ±(0,25% пок. приб. + 0,01% полн. шк.) ±(0,25% пок. приб. + 0,01% полн. шк.)	10 A 10 A/1 A 10 A/1 A/100 мA 1 A/100 мA/10 мA 100 мA/10 мA 1 мA 10 мA 1 мA 1 мA

Параметр	Значения
Источник питания AC	90 ... 260 В пер. тока / 60 ВА
Источник питания DC	батареи 6 x 1,2 В NiMH 3500 мА-ч, тип C
Режим работы	более 1000 одиночных измерений
Категория перенапряжения	CAT IV / 300 В
Класс защиты	Двойная изоляция
Дисплей	ЖК-дисплей размером 320 х 240 с подсветкой.
Передача данных	RS232 и USB
Память	1000 ячеек
Размеры	310 x 130 x 250 мм
Масса	2,8 кг

Комплект поставки MI 3250

№	Наименование	Количество
1.	Прибор	1
2.	Кабель, 2 м, с зажимом Кельвина	2
3.	Кабель, 2 м, красный	2
4.	Кабель, 2 м, черный	2
5.	Зажим типа «крокодил», красный	2
6.	Зажим типа «крокодил», черный	2
7.	Тестовые наконечники, красный и черный	1
8.	Кабель питания	1
9.	Кабель USB	1
10.	Кабель RS232	1
11.	Аккумулятор никель-металгидридный, тип C	6
12.	Программное обеспечение HVLink PRO	1
13.	Сумка для принадлежностей	1
14.	Руководство пользователя	1
15.	Калибровочный сертификат	1

Дополнительная комплектация MI 3250:

(Поставляется по отдельному заказу)

№	Наименование
1.	A 1333 Шунт 750 мкОм
2.	A 1383 Датчик температуры с кабелем 2 м.
3.	S 1072 Cпециальный испытательный провод CONTINUITY, длинной 2,5 м.
4.	A 1593 Большой зажим типа «крокодил» изолированный Кельвина (25 А)
5.	A 1595 Большой зажим «крокодил», чёрный
6.	A 1596 Большой зажим «крокодил», красный

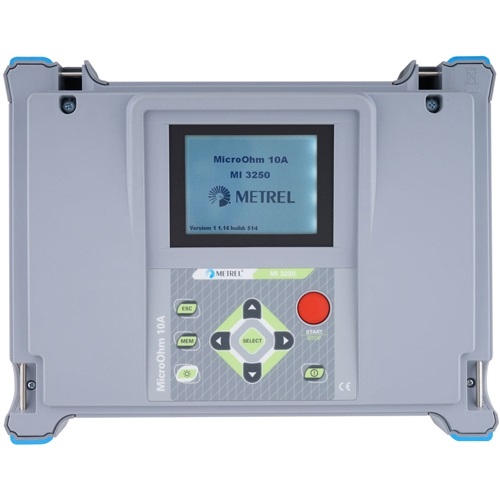

MI 3250 - микроомметр от ТОО «Патент-Дубль»
