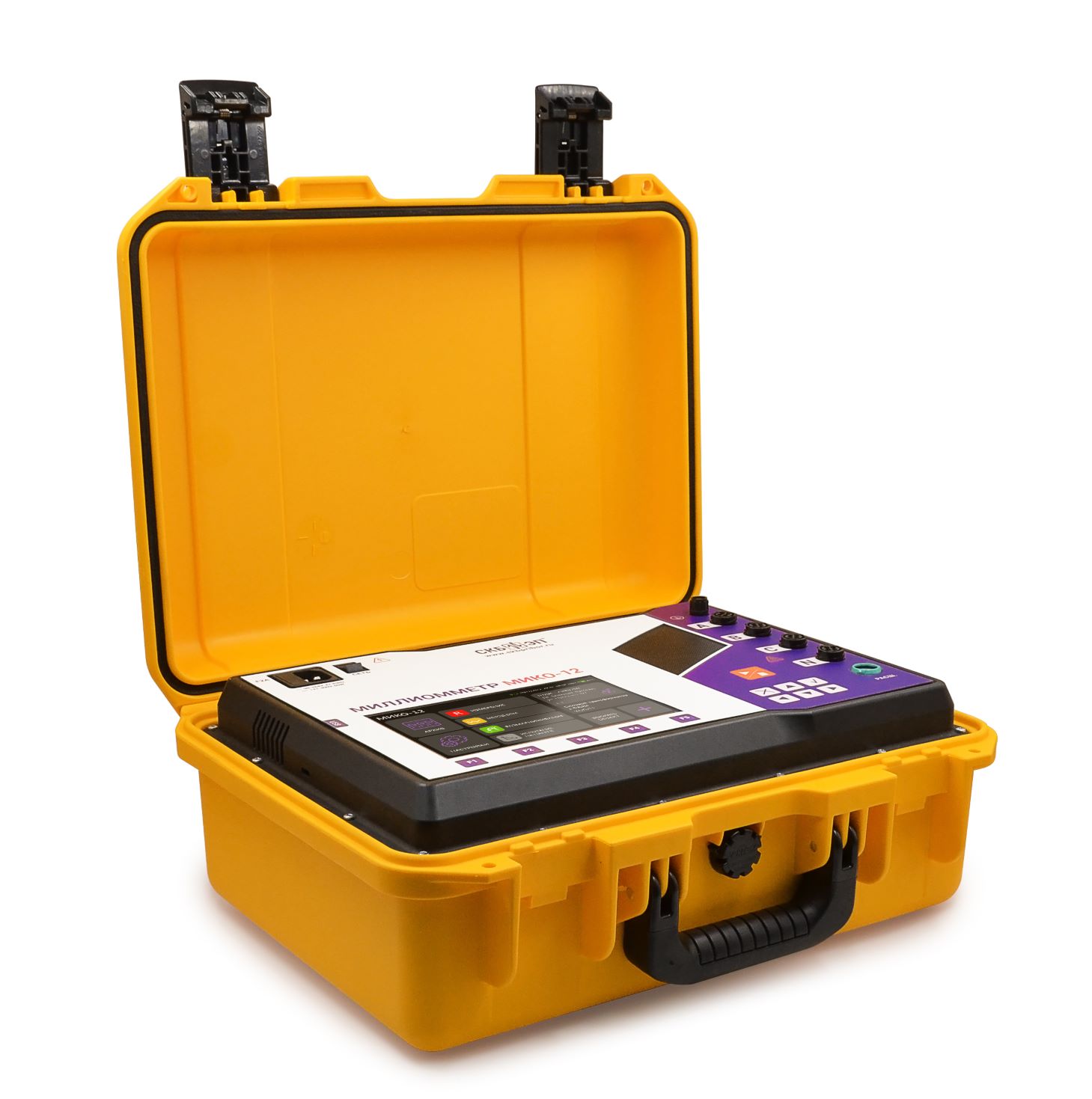

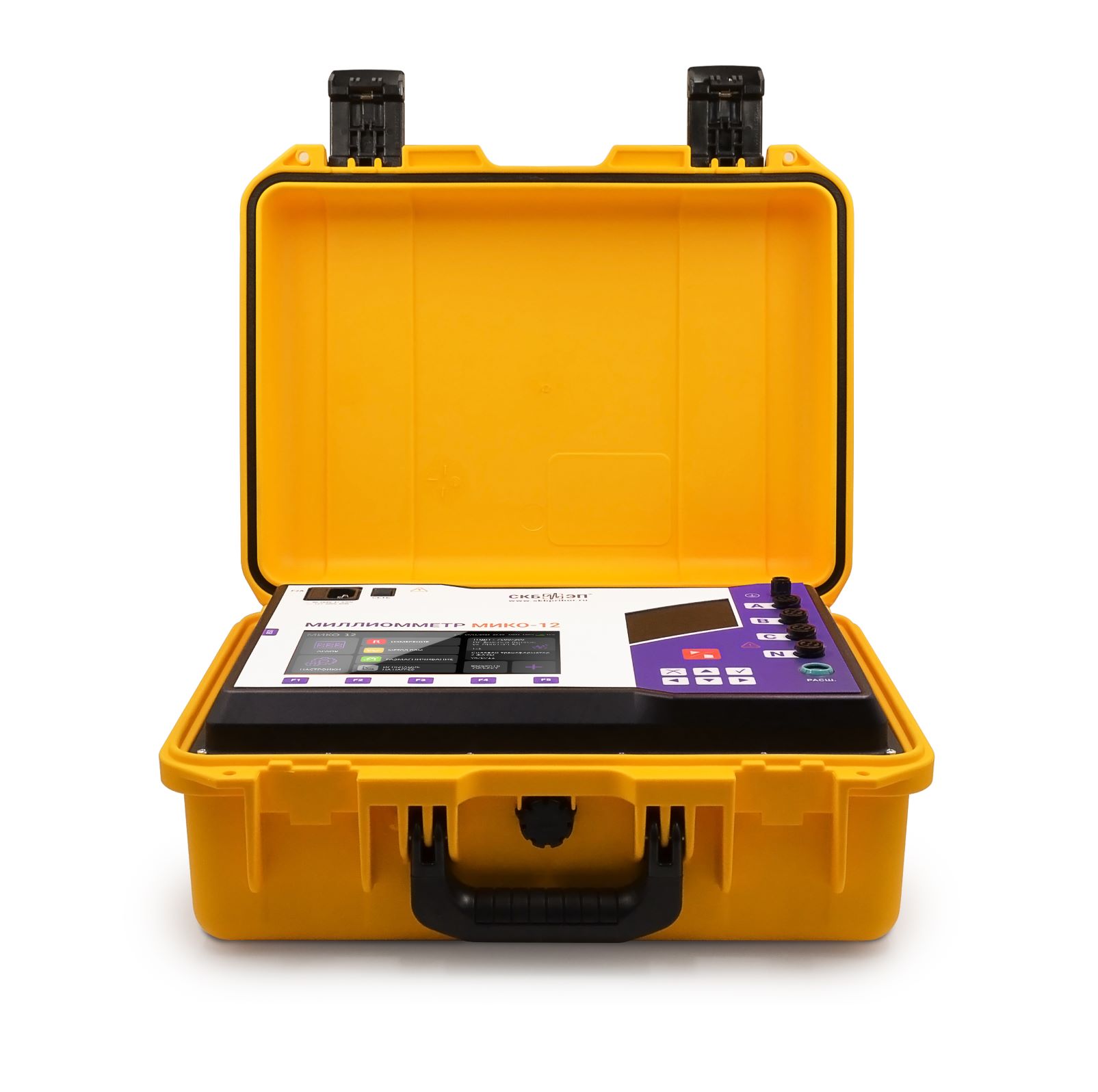

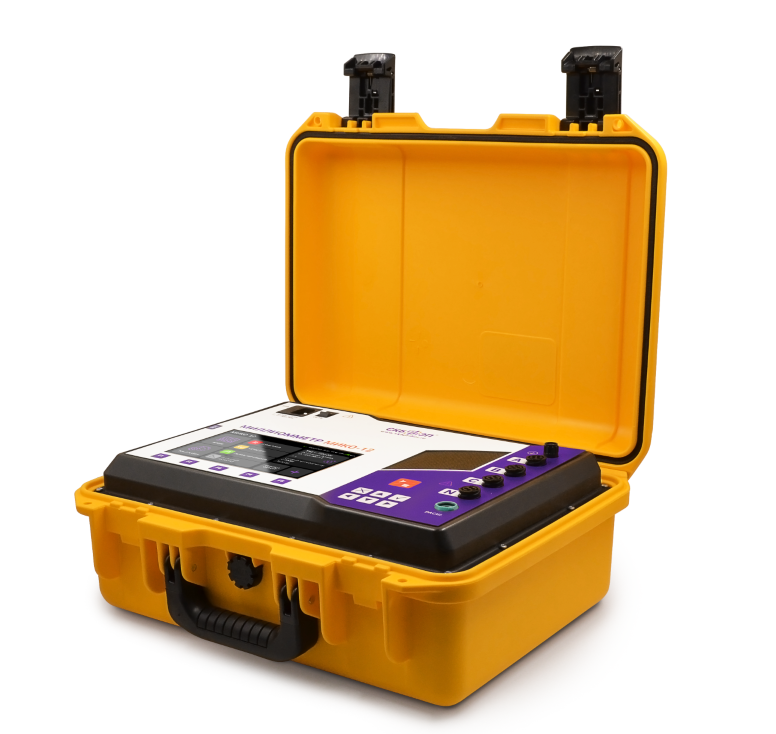

МИКО-12-25А-Трехфазный миллиомметр
Трехфазный миллиомметр МИКО-12-25А предназначен для измерения электрического сопротивления в диапазоне 1 μΩ – 50 kΩ при измерительном токе до 25 А как индуктивных, так и безындуктивных объектов энергетического оборудования, что позволяет выбрать наиболее удобный режим работы в зависимости от условий проведения измерений. Прибор обеспечивает полностью автоматизированный процесс измерения сопротивления высокоиндуктивной нагрузки и компенсацию термо-ЭДС во внешней цепи.
Диагностика трансформаторов высокой и сверхвысокой мощности. МИКО-12-25А разработан для эффективного измерения сопротивления обмоток мощных силовых трансформаторов в сложных условиях эксплуатации. Прибор формирует выходной ток до 25 А при напряжении 50 В, обеспечивая стабильный измерительный сигнал и быстрое насыщение магнитопровода трансформатора.
Ручной выбор тока позволяет быстро установить одно из заранее заданных значений измерительного тока для выполнения измерений в соответствии с требуемой методикой.
Автоматический режим значительно упрощает работу специалиста. В этом режиме прибор самостоятельно определяет оптимальную силу измерительного тока с учетом параметров исследуемого объекта, после чего выполняет измерение и рассчитывает значение его сопротивления. Такой подход сокращает время подготовки к работе, снижает вероятность ошибок при настройке и обеспечивает максимальное удобство проведения измерений.
Благодаря выходной мощности до 400 Вт на измеряемом сопротивлении прибор значительно снижает влияние переходных процессов, сокращает время проведения измерений и повышает точность определения сопротивления обмоток высокого (ВН) и низкого (НН) напряжения.
Для индуктивных объектов предусмотрены режимы измерения с учетом схемы соединения обмоток:
· 3 обмотки последовательно. Прибор выполняет автоматическое последовательное измерение сопротивления по трём фазам с последующей автоматической остановкой процесса. Измерение запускается нажатием кнопки «Старт», а завершается автоматически при достижении заданного критерия окончания измерения.
· 2 обмотки «ВН + НН». Измерительный ток проходит через последовательно соединённые обмотки высокого и низкого напряжения. При этом прибор одновременно определяет сопротивление каждой из обмоток. Запуск измерения выполняется нажатием кнопки «Старт», остановка осуществляется автоматически при достижении установленного критерия либо вручную по команде пользователя.
Для безындуктивных объектов реализованы два варианта запуска измерений:
· автоматический запуск по факту замыкания измерительной цепи;
· ручной запуск по команде оператора нажатием кнопки «Старт».
В приборе реализованы следующие функции: автоматические расчеты и сравнение результатов измерения с паспортными данными, безразборная проверка устройств РПН (метод DRM), автоматическое размагничивание
МИКО-12-25А оснащён встроенным архивом, рассчитанным на хранение до 1 000 измерений с возможностью просмотра, копирования и удаления данных. Небольшой вес (10 кг) и компактные габариты обеспечивают удобство транспортировки прибора по территории подстанции или производственного цеха.
|
Характеристики |
Значение |
|
Диапазон сопротивления |
1µΩ ÷ 50 kΩ |
|
Разрешающая способность |
0,1 μΩ |
|
Точность |
±0,1% |
|
Сила измерительного тока |
0,2 мА ÷ 25 A |
|
Количество цифр на дисплее (результат измерений) |
5 |
|
Питание (сетевое напряжение) |
~ 115-250 В, 47-63 Гц — 115-352 В |
|
Диапазон индуктивности измеряемого сопротивления |
1 мкГн ÷ 1000 Гн |
|
Диапазон измерительного тока |
0.2 мА ÷ 25 А |
|
Диапазон измерительного тока в режиме DRM |
0,1 ÷ 12,5 А |
|
Максимальная потребляемая мощность |
650 Вт |
|
Максимальная выходная мощность |
400 Вт |
|
Связь с ПК |
USB, Bluetooth |
|
Встроенная память |
до 1000 измерений |
|
Габариты |
411 ×323 ×168 мм |
|
Масса измерительного блока |
10 кг |
|
Защита от окружающей среды |
IP 67 (крышка прибора закрыта) IP 40 (крышка прибора открыта) |
|
Диапазон температуры при работе с прибором |
от -20 °C до +55 °C |
|
Дисплей |
Цветной графический TFT сенсорный, 800 x 480 точек |
|
Язык интерфейса |
Русский, Английский |
|
Язык руководства пользователя |
Русский, Английский |
|
Гарантия |
3 года |
|
Межкалибровочный период |
2 года |
тандартная комплектация
|
Фото |
Наименование, Индекс |
Применение |
|
|
Измерительный блок МИКО-12-25А 052.00.00.000-01 |
Прибор и сопроводительная документация: руководство по эксплуатации, формуляр.
|
|
|
Кабель измерительный для ТС 052.20.00.000К
|
Комплект кабелей для присоединения измерительных каналов МИКО-12-25 к вводам силовых трансформаторов любой мощности. Длина 8,5м. В комплекте 4 шт. Зев 75мм. |
|

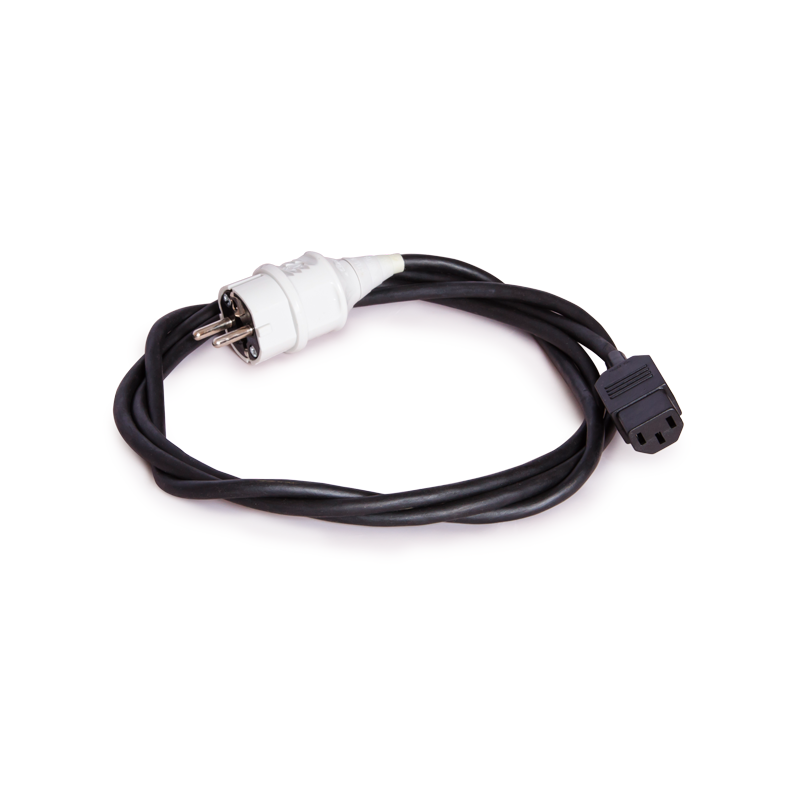

Сетевой кабель 018.09.00.000
|
Для подключения прибора к сети электропитания, а также для заряда аккумулятора прибора через встроенное зарядное устройство. Длина 2м.
|
|
|

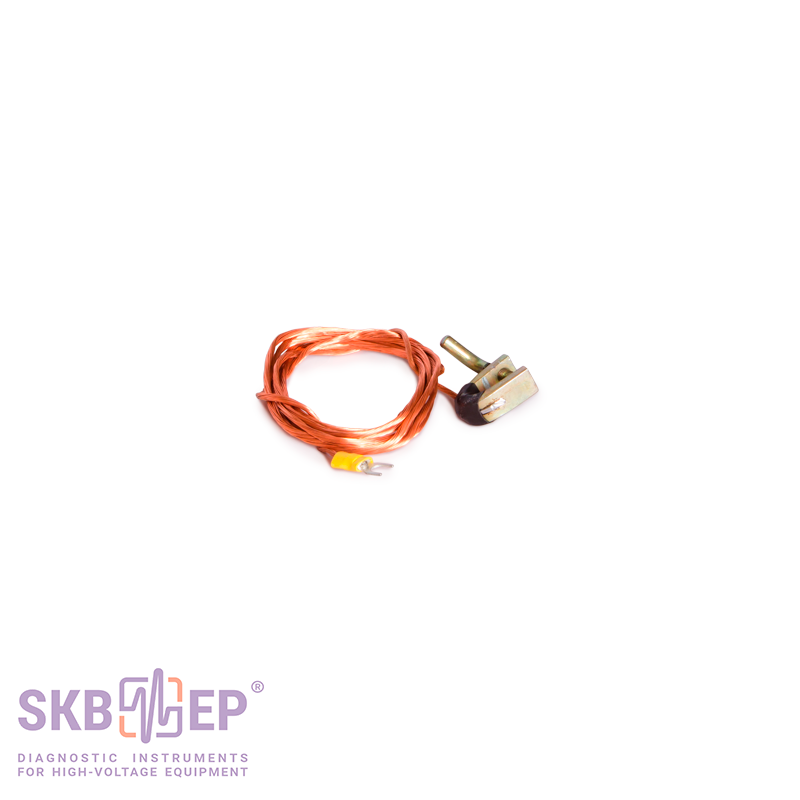

Провод заземления 010.01.00.000
|
Для заземления корпуса прибора. Оканчивается струбциной и наконечником под винт. Номинальный ток 50А. Длина 2м. |
|
|
Предохранитель ВП2Б-1В-2А (2 шт.)
|
Для защиты источника питания.
|
|
|
Кабель USB A-USB Type-C 1,5 м 2A
|
Кабель для зарядки и подключения приборов. Длина 1,5м |
|
|

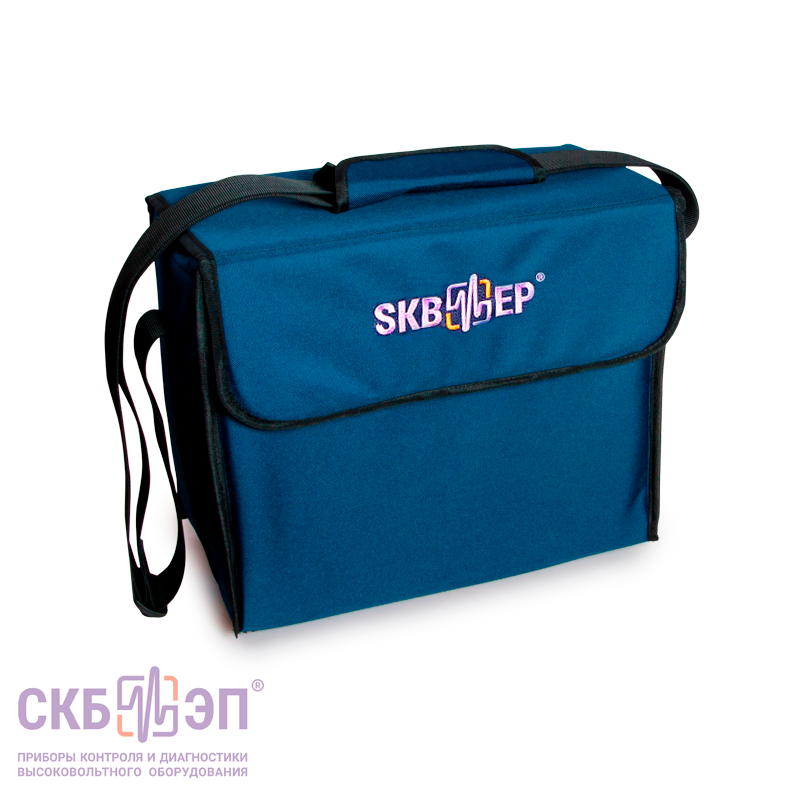

Сумка для кабелей и документации 126.06.00.000 |
Удобная, прочная и износостойкая сумка для транспортировки кабелей, документации и прочих дополнительной комплектации к прибору. |
Дополнительная комплектация (по заказу)
|
Фото |
Наименование, Индекс |
Применение |
|
|
Кабель измерительный 052.22.00.000
|
Для присоединения измерительных каналов МИКО-12-25 к клеммам измерительных трансформаторов тока и трансформаторов напряжения любой мощности. Длина 4м. В комплекте 2 шт. Зев 20 мм. |
|
|

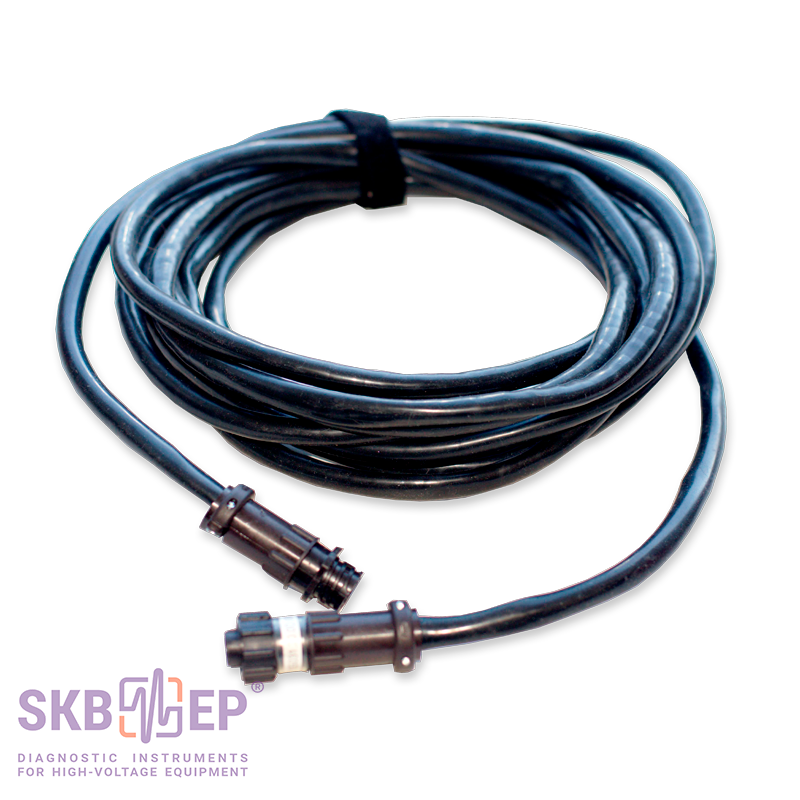

Удлинитель к измерительным кабелям 031.20.00.000
|
Рекомендован к совместному применению с измерительными кабелем 052.22.00.000 и 052.20.00.000К. Удлинитель выполнен из эластичной силиконовой трубки, стойкой к низким и высоким температурам и агрессивным средам. Длина 6,5м. Масса 1,18 кг |
|
|

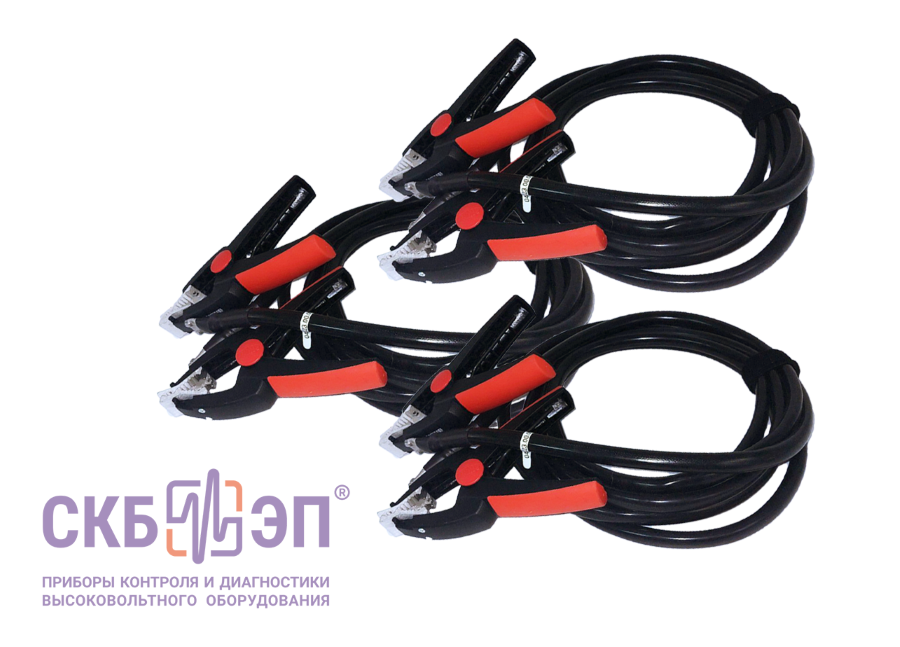

Кабель закорачивания и соединения обмоток НН и ВН 041.23.00.000
|
Кабели для работы в режиме DRM - безразборной проверки устройств РПН силовых трансформаторов. Комплект состоит из 4-х закороток одинаковой длины по 4 м. Вес комплекта 6,180 кг (1,545 кг + 1,545 кг + 1,545 кг+ 1,545 кг). На обоих концах провода закороток припаяны зажимы типа "крокодил" с зевом 70 мм. |
|
|

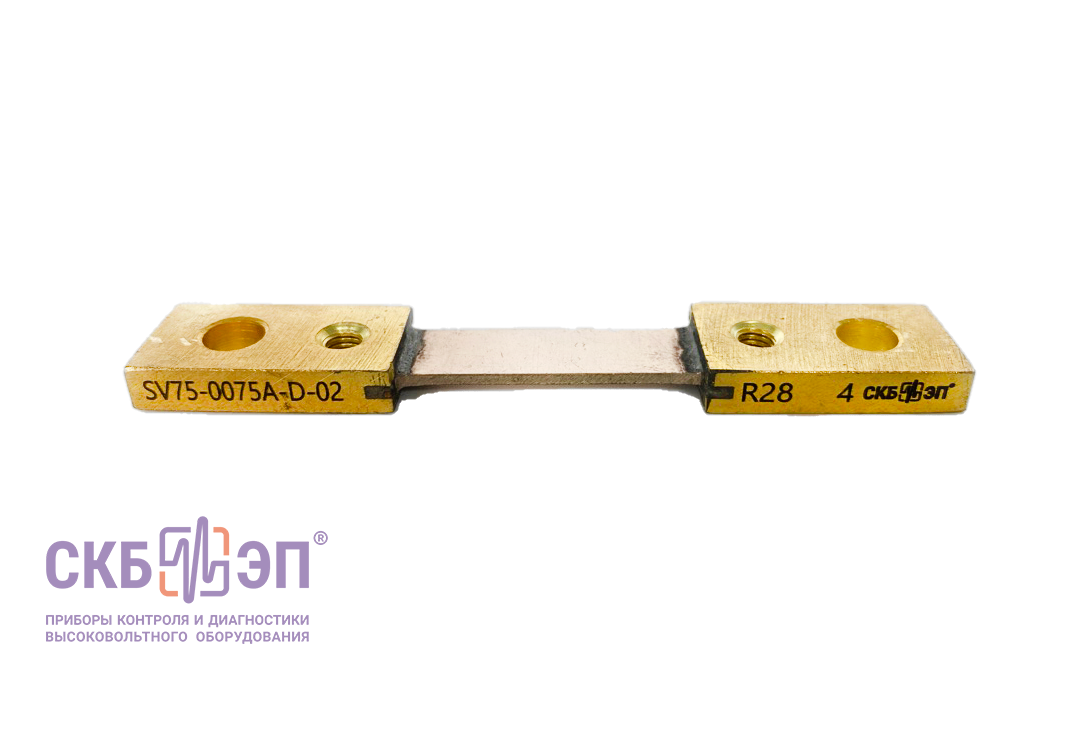

Шунт SV75-0075A-D-02 |
Шунт для проверка работоспособности прибора производства СКБ ЭП. Величина 1 мОм ± 0,5%. |
|
|
Переходник для образцовой катушки 023.12.00. 000
|
Для поверочных лабораторий: проведение поверки / калибровки прибора. Вес 0,024 кг. |
