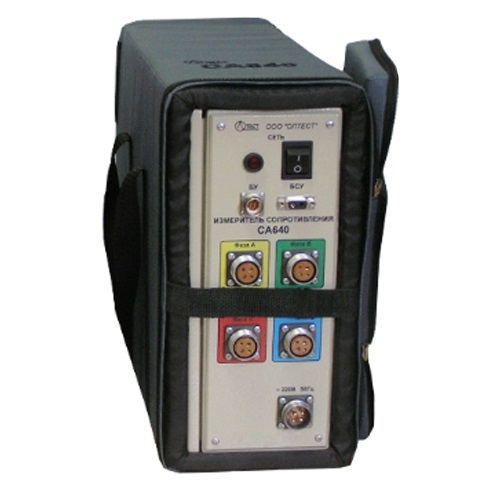

СА640 — измеритель сопротивления обмоток трансформаторов

СА640 — измеритель сопротивления обмоток трансформаторов

СА640 — измеритель сопротивления обмоток трансформаторов
Цена: 2 414 250 тг.
Реестр РК
до 08.12.2019г.
Гарантия
18 мес.
Производитель
ОЛТЕСТ
  • Описание
  • Характеристики
  • Комплектация

Назначение измерителя сопротивления обмоток трансформаторов СА640

Измеритель сопротивления обмоток трансформаторов СА640 предназначен для контроля и измерения сопротивления постоянному току электрических цепей, имеющих значительную индуктивность, обмоток трехфазных и однофазных трансформаторов, генераторов и электродвигателей, применяемых в энергетике, промышленности и на транспорте, а также для размагничивания магнитной системы трансформаторов при проведении их испытаний.

Описание измерителя сопротивления обмоток трансформаторов СА640

Измерение сопротивления производится методом вольтметра-амперметра при четырехзажимной схеме подключения объекта измерений. Подключение прибора СА640 осуществляется сразу к трем фазам трансформатора. Переключение между фазами выполняется автоматически. Все результаты измерения сохраняются в памяти блока управления и в дальнейшем могут обрабатываться на персональном компьютере с помощью программ Microsoft office.

В измерителе СА640 предусмотрена функция размагничивания трансформаторов. При проведении размагничивания обеспечивается, протекание постоянного тока по одной из обмоток каждого стержня со сменной полярности этого тока и постепенным уменьшением его значения. В каждом следующем цикле ток уменьшается на 40% от значения тока в предыдущем цикле. Ток первого и последнего цикла смены полярности задается пользователем.

Особенности измерителя сопротивления обмоток трансформаторов СА640

    Одновременное подключение ко всем выводам обмотки проверяемого трансформатора с помощью измерительного кабеля длиной 25 м;
    Встроенный источник тестового тока мощностью 1000 Вт, максимальной силой тока 25 А и максимальным напряжением 60 В, что обеспечивает малое время измерения;
    Функция автоматического размагничивания, позволяющая произвести быстрое размагничивание магнитной системы трансформатора;
    Широкий диапазон рабочих температур: от -20 °С до 50 °С;
    Управление процессом измерения с помощью блока управления с сенсорным индикатором или персонального компьютера;
    Обработка результатов измерения с помощью персонального компьютера


Технические характеристики измерителя сопротивления обмоток трансформаторов СА640

Параметр Значение
Метрологические характеристики
Сопротивление постоянному току от 0 до 20 кОм
Характеристики встроенного источника
Диапазон устанавливаемого тестового тока (с отображением установленного значения) от 2 мА до 25 А
Диапазон устанавливаемого напряжения (с отображением установленного значения) от 1 мВ до 60 В
Максимальная мощность источника 1000 Вт
Конструктивные характеристики
Масса блока измерительного не более 8 кг
Масса блока управления не более 0,5 кг
Масса комплекта кабелей не более 8 кг
Габаритные размеры блока измерительного 122 мм x 300 мм x 415 мм
Габаритные размеры блока управления 170 мм x 140 мм x 37 мм
Длина измерительного кабеля 25 м
Рабочие условия применения
Температура окружающего воздуха от -20 ºС до 50 ºС
Относительная влажность воздуха до 80 % при температуре 25 ºС

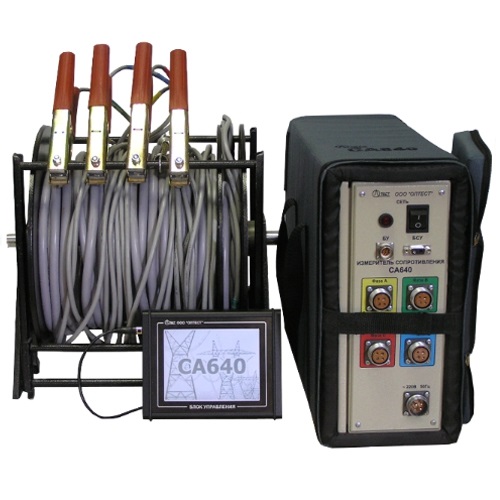

Комплект поставки СА640

Наименование Количество
1. Блок измерительный 1
2. Блок управления 1
3. Блок сопряжения 1
4. Кабель волоконно - оптический ВОК 1
5. Кабель измерительный КИ 1
6. Кабель интерфейсный К ( БУ - БСУ ) 1
7. Кабель MiniUSB 1
8. Кабель питания КП ( БИ ) 1
9. Кабель питания 50 Гц 230 В 1
10. Сумка укладочная 640 1
11. Сумка БУ 1
12. Руководство по эксплуатации . Часть 1. Техническая эксплуатация 1
13. Руководство по эксплуатации . Часть 2. Методика поверки 1
14. Паспорт 1

Дополнительная комплектация СА640:

(Поставляется по отдельному заказу)

Наименование
1. Барабан КИ
2. Зажим широкоформатный
3. Кабель интерфейсный К ( БУ - БИ )
4. Кабель интерфейсный К ( ПК - БИ )
5. Персональный компьютер
6. Сумка кабельная
