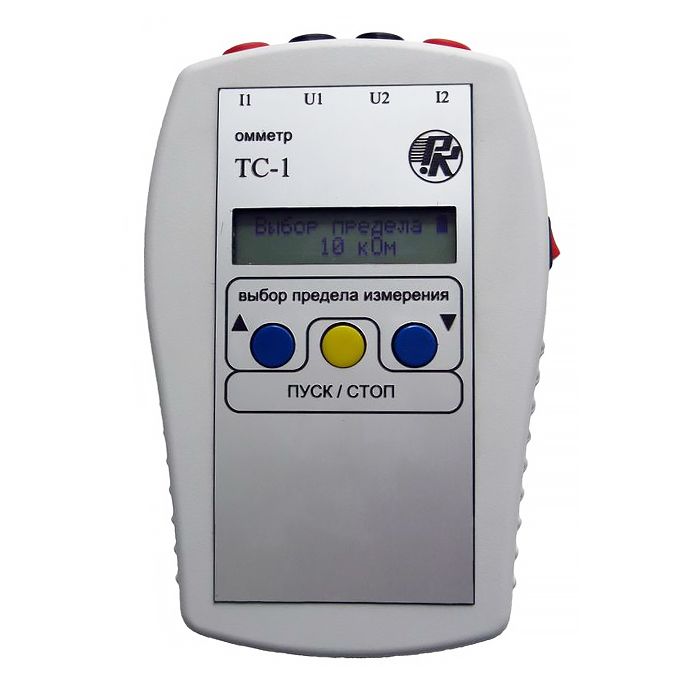

ТС-1 — омметр
Назначение омметра ТС-1:
Компактный прибор предназначен для измерения электрического сопротивления постоянному току различных узлов распределительных щитов, небольших подстанций, электрических аппаратов и др., в том числе контактов выключателей, болтовых, паяных и других соединений цепей энергосистем в условиях помех электрического поля с напряженностью до 20 кВ/м.
Питание прибора осуществляется от четырёх аккумуляторов типа АА. Аккумуляторы входят в комплект поставки.
Прибор внесён в Госреестр средств измерений РФ. Свидетельство об утверждении типа средств измерений RU.C.34.033.A № 52181.
Особенности омметра ТС-1
Омметр ТС-1 является инновационным продолжением серии микроомметров БСЗ-010, успешно эксплуатируемых на энергетических предприятиях России и стран Ближнего Зарубежья.
Преимуществами Омметра ТС-1 являются питание от встроенных аккумуляторных батарей стандартного размера АА, малые габариты, небольшой вес, низкая цена, простота управления, безопасность эксплуатации.
Технические характеристики омметра ТС-1
Предел измерений | Единица младщего разряда(емр) | Пределы допускаемой основной приведенной погрешности, % | Измерительный ток, мА, не более |
1 мОм | 100 нОм | ± 0,3 | 1250 |
10 мОм | 1 мкОм | ± 0,2 | 1250 |
100 мОм | 10 мкОм | 1250 | |
1 Ом | 100 мкОм | 1,25 | |
10 Ом | 1 мОм | 1,25 | |
100 Ом | 10 мОм | 1,25 | |
1 кОм | 100 мОм | 0,0125 | |
1 0кОм | 10 мОм | 0,0125 |
Нормальные условия применения омметра ТС-1
Параметр | Значение |
Температура воздуха окружающей среды, ºС | от 15 до 25 |
Атмосферное давление, мм рт. ст. | от 84 до 106 (630–795) |
Относительная влажность воздуха, % | от 30 до 80 |
Рабочие условия применения омметра ТС-1
Параметр | Значение |
Температура воздуха окружающей среды, ºС | от 5 до 40 |
Атмосферное давление, мм рт. ст. | от 84 до 106,7 (630–800) |
Относительная влажность воздуха, % | до 80 при 30 ºС |
Напряженность электрического поля, кВ/м | до 20 |
Комплект поставки ТС-1
№ | Наименование | Количество |
1. | Микроомметр ТС-1 | 1 |
2. | Кабель XDK-Kelvin (66.9795-250) | 1 |
3. | Батарея AA 1,5 В | 4 |
4. | Руководство по эксплуатации | 1 |
5. | Ящик упаковочный | 1 |
