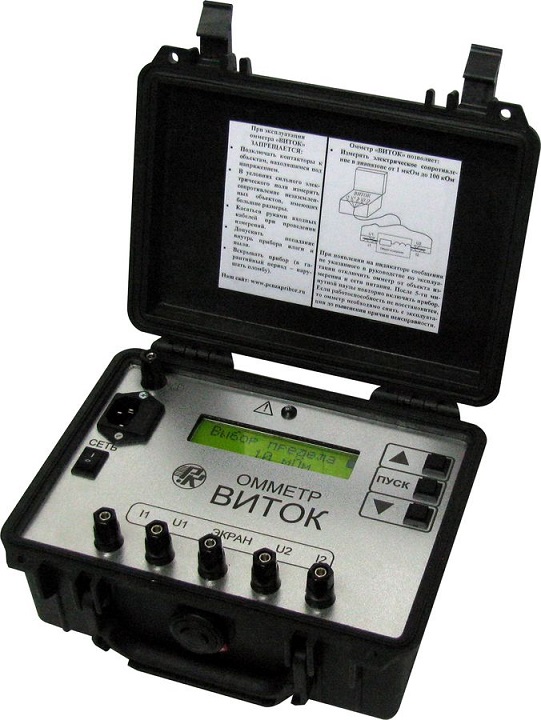

ВИТОК (с комбинированным питанием) - омметр

ВИТОК (с комбинированным питанием) - омметр
Цена: 535 020 тг.
Реестр РК
до 21.11.2017г.
Поверка
включена в стоимость
Гарантия
12 мес.
Производитель
НИИЭМП
Межповерочный интервал
12 мес.
Сертификаты:
  • Описание
  • Характеристики
  • Комплектация

Назначение и область применения омметра ВИТОК:

Омметр ВИТОК предназначен для измерения электрического сопротивления постоянному току объектов, обладающих значительной индуктивностью: обмоток силовых трансформаторов, генераторов и электродвигателей, а также жил силовых кабелей (на металлических каркасах) и т.д.

Прибор ВИТОК позволяет автоматизировать методы измерения, регламентируемые ГОСТ 3884 и Методическими указаниями ОРГРЭС, заменяя использование комплекса оборудования (аккумулятора, вольтамперметров М2044 или М20510, мостов Р333 или Р3009 и т.д.) и исключая субъективность оценки.

Омметр ВИТОК выпускается в двух модификациях:

    с сетевым (50 Гц, 220 В) питанием;
    c комбинированным (сеть/аккумулятор) питанием.

Результаты измерений и вычислений индицируются на многофункциональном жидкокристаллическом дисплее. Время измерения зависит от индуктивности контролируемого объекта.

Основные технические характеристики прибора ВИТОК (с комбинированным питанием):

                                                   Наименование параметра        Значение
Диапазон измеряемых сопротивлений от 1 мкОм до 100 кОм
Погрешность % , ±, не более 0,2 … 0,5
Диапазон рабочих температур от -5 до + 40 °С
Потребляемая мощность, не более 70 ВА
Питание прибора сеть 50 Гц, 220 В
аккумулятор
Продолжительность непрерывного измерения при работе омметра от встроенного аккумулятора, не менее 3 часа
Габаритные размеры, не более 270 х 246 х 124 мм
Масса прибора, не более 4,0 кг

Комплект поставки ВИТОК

Наименование Количество
1. Прибор "ВИТОК" 1
2. Руководство по эксплуатации 1

Корпус омметра ВИТОК представляет собой герметично закрывающийся кейс из композитного сверхпрочного материала, легко выдерживающего нагрузки в виде давления или ударов.

Прибор ВИТОК хорошо зарекомендовал себя в ходе опытной эксплуатации на различных предприятиях энергетики.

Входные кабели и контакторы (по дополнительному заказу):

Номер варианта исполнения (заказа) Контактор Трубка Длина
Вариант 1 Вариант 2 Вариант 1 Вариант 2
1 + + 3
2 + +
3 + +
4 + +
5 + + 5
6 + +
7 + +
8 + +
9 + + 10
10 + +
11 + +
12 + +
13 + + 15
14 + +
15 + +
16 + +


КОНТАКТОР ВАРИАНТ 1:

Представляет собой одну пару подпружиненных клещей длиной 150 мм с двумя заточенными штырями в верхней части губок и одним заточенным штырем в нижней части губок. Два верхних штыря подпаяны к токовому проводу, а один нижний подпаян к потенциальному проводу. Штыри изолированы от клещей. Максимальное расстояние между потенциальным и токовыми штырями при раскрытых клещах составляет 40 мм. Заостренные штыри служат для лучшего контактирования с объектом измерения.

КОНТАКТОР ВАРИАНТ 2:

Представляет собой две пары подпружиненных клещей длинной 75 мм и максимальным расстоянием между губками в раскрытом состоянии 25 мм. В каждой паре одни клещи подпаяны к токовому проводу, а другие к потенциальному. В отличии от первого варианта исполнения данные клещи заостренными штырями не оснащены, а для лучшего контактирования с объектом измерения имеют заостренные зубцы на конце губок.

ТРУБКА ВАРИАНТ 1:

Эластичная силиконовая трубка, стойкая к низким и высоким температурам и агрессивным средам.

ТРУБКА ВАРИАНТ 2:

Эластичная ПХВ трубка.

Во всех вариантах исполнения входного кабеля используются экранированные провода марки МГШВ-Э сечением 0,75 мм. (токовый провод) и сечением 0,2 мм (потенциальный провод), которые протянуты или в силиконовую трубку, или в трубку ПХВ.


Дополнительная комплектация ВИТОК

                              Наименование
         Описание
 Исполнение 1 входного кабеля и контакторов, для ВИТОК
Представляет собой одну пару подпружиненных клещей длиной 150 мм с двумя заточенными штырями в верхней части губок и одним заточенным штырем в нижней части губок. Два верхних штыря подпаяны к токовому проводу, а один нижний подпаян к потенциальному проводу. Штыри изолированы от клещей. Максимальное расстояние между потенциальным и токовыми штырями при раскрытых клещах составляет 40 мм. Заостренные штыри служат для лучшего контактирования с объектом измерения. Эластичная ПХВ трубка. Длина 3 м.

 Исполнение 10 входного кабеля и контакторов, для ВИТОК Представляет собой одну пару подпружиненных клещей длиной 150 мм с двумя заточенными штырями в верхней части губок и одним заточенным штырем в нижней части губок. Два верхних штыря подпаяны к токовому проводу, а один нижний подпаян к потенциальному проводу. Штыри изолированы от клещей. Максимальное расстояние между потенциальным и токовыми штырями при раскрытых клещах составляет 40 мм. Заостренные штыри служат для лучшего контактирования с объектом измерения. Эластичная силиконовая трубка, стойкая к низким и высоким температурам и агрессивным средам. Длина 10 м.

 Исполнение 11 входного кабеля и контакторов, для ВИТОК Представляет собой две пары подпружиненных клещей длинной 75 мм и максимальным расстоянием между губками в раскрытом состоянии 25 мм. В каждой паре одни клещи подпаяны к токовому проводу, а другие к потенциальному. В отличии от первого варианта исполнения данные клещи заостренными штырями не оснащены, а для лучшего контактирования с объектом измерения имеют заостренные зубцы на конце губок. Эластичная силиконовая трубка, стойкая к низким и высоким температурам и агрессивным средам. Длина 10 м.
Исполнение 12 входного кабеля и контакторов, для ВИТОК Представляет собой две пары подпружиненных клещей длинной 75 мм и максимальным расстоянием между губками в раскрытом состоянии 25 мм. В каждой паре одни клещи подпаяны к токовому проводу, а другие к потенциальному. В отличии от первого варианта исполнения данные клещи заостренными штырями не оснащены, а для лучшего контактирования с объектом измерения имеют заостренные зубцы на конце губок. Эластичная ПХВ трубка. Длина 10 м.
 Исполнение 13 входного кабеля и контакторов, для ВИТОК Представляет собой одну пару подпружиненных клещей длиной 150 мм с двумя заточенными штырями в верхней части губок и одним заточенным штырем в нижней части губок. Два верхних штыря подпаяны к токовому проводу, а один нижний подпаян к потенциальному проводу. Штыри изолированы от клещей. Максимальное расстояние между потенциальным и токовыми штырями при раскрытых клещах составляет 40 мм. Заостренные штыри служат для лучшего контактирования с объектом измерения. Эластичная ПХВ трубка. Длина 15 м.
 Исполнение 14 входного кабеля и контакторов, для ВИТОК Представляет собой одну пару подпружиненных клещей длиной 150 мм с двумя заточенными штырями в верхней части губок и одним заточенным штырем в нижней части губок. Два верхних штыря подпаяны к токовому проводу, а один нижний подпаян к потенциальному проводу. Штыри изолированы от клещей. Максимальное расстояние между потенциальным и токовыми штырями при раскрытых клещах составляет 40 мм. Заостренные штыри служат для лучшего контактирования с объектом измерения. Эластичная силиконовая трубка, стойкая к низким и высоким температурам и агрессивным средам. Длина 15 м.
 Исполнение 15 входного кабеля и контакторов, для ВИТОК Представляет собой две пары подпружиненных клещей длинной 75 мм и максимальным расстоянием между губками в раскрытом состоянии 25 мм. В каждой паре одни клещи подпаяны к токовому проводу, а другие к потенциальному. В отличии от первого варианта исполнения данные клещи заостренными штырями не оснащены, а для лучшего контактирования с объектом измерения имеют заостренные зубцы на конце губок. Эластичная силиконовая трубка, стойкая к низким и высоким температурам и агрессивным средам. Длина 15 м.
 Исполнение 16 входного кабеля и контакторов, для ВИТОК Представляет собой две пары подпружиненных клещей длинной 75 мм и максимальным расстоянием между губками в раскрытом состоянии 25 мм. В каждой паре одни клещи подпаяны к токовому проводу, а другие к потенциальному. В отличии от первого варианта исполнения данные клещи заостренными штырями не оснащены, а для лучшего контактирования с объектом измерения имеют заостренные зубцы на конце губок. Эластичная ПХВ трубка. Длина 15 м.
 Исполнение 2 входного кабеля и контакторов, для ВИТОК Представляет собой одну пару подпружиненных клещей длиной 150 мм с двумя заточенными штырями в верхней части губок и одним заточенным штырем в нижней части губок. Два верхних штыря подпаяны к токовому проводу, а один нижний подпаян к потенциальному проводу. Штыри изолированы от клещей. Максимальное расстояние между потенциальным и токовыми штырями при раскрытых клещах составляет 40 мм. Заостренные штыри служат для лучшего контактирования с объектом измерения. Эластичная силиконовая трубка, стойкая к низким и высоким температурам и агрессивным средам. Длина 3 м.
 Исполнение 3 входного кабеля и контакторов, для ВИТОК Представляет собой две пары подпружиненных клещей длинной 75 мм и максимальным расстоянием между губками в раскрытом состоянии 25 мм. В каждой паре одни клещи подпаяны к токовому проводу, а другие к потенциальному. В отличии от первого варианта исполнения данные клещи заостренными штырями не оснащены, а для лучшего контактирования с объектом измерения имеют заостренные зубцы на конце губок. Эластичная силиконовая трубка, стойкая к низким и высоким температурам и агрессивным средам. Длина 3 м.
 Исполнение 4 входного кабеля и контакторов, для ВИТОК Представляет собой две пары подпружиненных клещей длиной 75 мм и максимальным расстоянием между губками в раскрытом состоянии 25 мм. В каждой паре одни клещи подпаяны к токовому проводу, а другие к потенциальному. В отличии от первого варианта исполнения данные клещи заостренными штырями не оснащены, а для лучшего контактирования с объектом измерения имеют заостренные зубцы на конце губок. Эластичная ПХВ трубка. Длина 3 м.
 Исполнение 5 входного кабеля и контакторов, для ВИТОК Представляет собой одну пару подпружиненных клещей длиной 150 мм с двумя заточенными штырями в верхней части губок и одним заточенным штырем в нижней части губок. Два верхних штыря подпаяны к токовому проводу, а один нижний подпаян к потенциальному проводу. Штыри изолированы от клещей. Максимальное расстояние между потенциальным и токовыми штырями при раскрытых клещах составляет 40 мм. Заостренные штыри служат для лучшего контактирования с объектом измерения. Эластичная ПХВ трубка. Длина 5 м.
 Исполнение 6 входного кабеля и контакторов, для ВИТОК Представляет собой одну пару подпружиненных клещей длиной 150 мм с двумя заточенными штырями в верхней части губок и одним заточенным штырем в нижней части губок. Два верхних штыря подпаяны к токовому проводу, а один нижний подпаян к потенциальному проводу. Штыри изолированы от клещей. Максимальное расстояние между потенциальным и токовыми штырями при раскрытых клещах составляет 40 мм. Заостренные штыри служат для лучшего контактирования с объектом измерения. Эластичная силиконовая трубка, стойкая к низким и высоким температурам и агрессивным средам. Длина 5 м.
 Исполнение 7 входного кабеля и контакторов, для ВИТОК Представляет собой две пары подпружиненных клещей длинной 75 мм и максимальным расстоянием между губками в раскрытом состоянии 25 мм. В каждой паре одни клещи подпаяны к токовому проводу, а другие к потенциальному. В отличии от первого варианта исполнения данные клещи заостренными штырями не оснащены, а для лучшего контактирования с объектом измерения имеют заостренные зубцы на конце губок. Эластичная силиконовая трубка, стойкая к низким и высоким температурам и агрессивным средам. Длина 5 м.
 Исполнение 8 входного кабеля и контакторов, для ВИТОК Представляет собой две пары подпружиненных клещей длинной 75 мм и максимальным расстоянием между губками в раскрытом состоянии 25 мм. В каждой паре одни клещи подпаяны к токовому проводу, а другие к потенциальному. В отличии от первого варианта исполнения данные клещи заостренными штырями не оснащены, а для лучшего контактирования с объектом измерения имеют заостренные зубцы на конце губок. Эластичная ПХВ трубка. Длина 5 м.
 Исполнение 9 входного кабеля и контакторов, для ВИТОК Представляет собой одну пару подпружиненных клещей длиной 150 мм с двумя заточенными штырями в верхней части губок и одним заточенным штырем в нижней части губок. Два верхних штыря подпаяны к токовому проводу, а один нижний подпаян к потенциальному проводу. Штыри изолированы от клещей. Максимальное расстояние между потенциальным и токовыми штырями при раскрытых клещах составляет 40 мм. Заостренные штыри служат для лучшего контактирования с объектом измерения. Эластичная ПХВ трубка. Длина 10 м.
