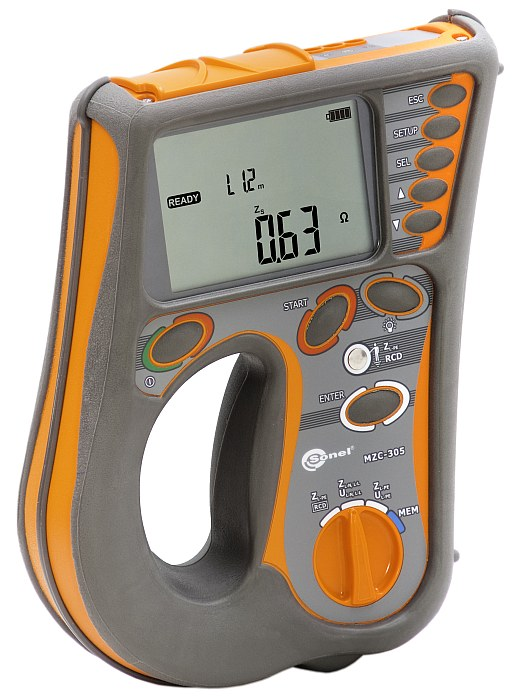

MZC-305 - измеритель параметров цепей электропитания зданий
Назначение и область применения измерителя MZC-305:
Приборы серии MZC – это переносные измерители, производящие расчет ожидаемого тока короткого замыкания на основании полного сопротивления петли короткого замыкания.
Прибор MZC-305 рекомендован для проведения измерений в электроустановках, сетях зданий, сооружений и промышленных предприятий, в которых погрешность, вызванная пренебрежением реактивным сопротивлением, может иметь существенное значение. На основе показаний прибора по измерению и расчету ожидаемого тока короткого замыкания можно выбрать необходимые номиналы автоматов защитного отключения по каждой цепи электропитания.
Особенности измерителя MZC-305:
Измерение действующего значения фазного и междуфазного напряжения переменного тока;
Измерение полного сопротивления цепи «фаза — нуль», «фаза — фаза», «фаза — защитный проводник» без отключения источника питания;
Измерение полного сопротивления цепи «фаза — защитный проводник» без отключения источника питания и срабатывания УЗО;
Вычисление активного и реактивного сопротивления цепи «фаза — нуль», «фаза — фаза», «фаза — защитный проводник»;
Вычисление силы тока цепи «фаза-нуль», «фаза — фаза», «фаза — защитный проводник».
Контроль целостности (наличия) нулевого и защитного проводников (до начала измерений).
Сохранение и передача в компьютер данных измерений и вычислений.
Дополнительные технические характеристики измерителя MZC-305:
Параметр | Значения |
Класс изоляции | двойная, согласно PN-EN 61010-1 и IEC 61557 |
Категория безопасности | IV 600V (III 1000V), согласно PN-EN 61010-1 |
Степень защиты корпуса согласно PN-EN 60529 | IP54 |
Питание измерителя | щелочные батарейки 4×1,5 В LR6 (C); аккумуляторные батареи NiMH 4x1,5 В LR6 (C) |
Габаритные размеры | 260×190×60 мм |
Масса измерителя | около 2,2 кг |
Температура хранения | –20...+60 °C |
Рабочая температура | 0...+45 °C |
Время до самовыключения (Auto-OFF) | 120 сек |
Количество измерений Z (для щелочных батареек) | >3000 (2 измерения в минуту) |
Память результатов измерений | 990 ячеек, 3500 результатов |
Интерфейс | USB |
Комплект поставки MZC-305:
1. Измеритель параметров цепей электропитания зданий MZC-305 - 1шт.
2. Руководство по эксплуатации - 1шт.
3. Паспорт - 1шт.
4. Методика поверки - 1шт.
5. Провод измерительный 1,2 м с разъемами “банан” желтый - 1шт.
6. Провод измерительный 1,2 м с разъемами “банан” голубой - 1шт.
7. Провод измерительный 1,2 м с разъемами “банан” красный - 1шт.
8. Адаптер WS-05 с сетевой вилкой UNI-SCHUKO - 1шт.
9. Кабель последовательного интерфейса USB - 1шт.
10. Зонд острый с разъемом “банан” желтый - 1шт.
11. Зонд острый с разъемом “банан” голубой - 1шт.
12. Зажим «Крокодил» изолированный красный K02 - 1шт.
13. Зажим «Крокодил» изолированный голубой K02 - 1шт.
14. Элемент питания алкалиновый SONEL 1,5 V AA LR6 - 1шт.
15. Футляр L4 - 1шт.
Дополнительная комплектация MZC-305:
(Поставляется по отдельному заказу)
1. AGT-16P - соединитель электрический-адаптер
2. AGT-32P - соединитель электрический-адаптер
3. AGT-63P - соединитель электрический-адаптер
4. WS-01 - адаптер с сетевой вилкой UNI-SCHUKO и кнопкой "СТАРТ" (MPI-51x)
5. Провод измерительный - 5 м с разъемами банан красный (для MZC30X, MPI-XXX
6. Провод измерительный - 10 м с разъемами банан красный (для MZC-30X, MPI-XXX)
7. Провод измерительный - 20 м с разъемами банан красный
8. Провод измерительный 10 м - с разъемами банан "жёлтый"
9. Провод измерительный 20 м - с разъемами "банан" жёлтый
10. Провод измерительный 5 м - с разъемами "банан" жёлтый (MZC-ХХХ, MPI-XXX, MIE-)
11. Сонэл Протоколы - программа автоматического формирования протоколов испытаний электроустановок
Дополнительные технические характеристики измерителя MZC-305:
Параметр | Значения |
Класс изоляции | двойная, согласно PN-EN 61010-1 и IEC 61557 |
Категория безопасности | IV 600V (III 1000V), согласно PN-EN 61010-1 |
Степень защиты корпуса согласно PN-EN 60529 | IP54 |
Питание измерителя | щелочные батарейки 4×1,5 В LR6 (C); аккумуляторные батареи NiMH 4x1,5 В LR6 (C) |
Габаритные размеры | 260×190×60 мм |
Масса измерителя | около 2,2 кг |
Температура хранения | –20...+60 °C |
Рабочая температура | 0...+45 °C |
Время до самовыключения (Auto-OFF) | 120 сек |
Количество измерений Z (для щелочных батареек) | >3000 (2 измерения в минуту) |
Память результатов измерений | 990 ячеек, 3500 результатов |
Интерфейс | USB |
Стандартная комплектация:
Количество | Индекс | |
---|---|---|
Зажим «Крокодил» изолированный голубой K02 | 1 | WAKROBU20K02 |
Зажим «Крокодил» изолированный красный K02 | 1 | WAKRORE20K02 |
Зонд острый с разъемом «банан» голубой | 1 | WASONBUOGB1 |
Зонд острый с разъемом «банан» желтый | 1 | WASONYEOGB1 |
Зонд острый с разъемом «банан» красный | 1 | WASONREOGB1 |
Кабель последовательного интерфейса USB | 1 | WAPRZUSB |
Провод измерительный 1,2 м с разъемами «банан» голубой | 1 | WAPRZ1X2BUBB |
Провод измерительный 1,2 м с разъемами «банан» желтый | 1 | WAPRZ1X2YEBB |
Провод измерительный 1,2 м с разъемами «банан» красный | 1 | WAPRZ1X2REBB |
Ремень для переноски прибора | 1 | WAPOZSZE4 |
Футляр L4 | 1 | WAFUTL4 |
Элемент питания алкалиновый 1,5V AA LR6 | 1 | # |
Дополнительная комплектация:
Индекс | |
---|---|
Адаптер WS-01 с сетевой вилкой UNI-SCHUKO и кнопкой «СТАРТ» | WAADAWS01 |
Адаптер WS-05 с сетевой вилкой UNI-SCHUKO | WAADAWS05 |
Провод измерительный 10 м с разъемами «банан» красный | WAPRZ010REBB |
Провод измерительный 20 м с разъемами «банан» красный | WAPRZ020REBB |
Провод измерительный 5 м с разъемами «банан» красный | WAPRZ005REBB |
Программа автоматического формирования протоколов испытаний электроустановок «СОНЭЛ Протоколы 2.0» | # |
Соединитель электрический-адаптер AGT-16C | WAADAAGT16C |
Соединитель электрический-адаптер AGT-16P | WAADAAGT16P |
Соединитель электрический-адаптер AGT-16T | WAADAAGT16T |
Соединитель электрический-адаптер AGT-32C | WAADAAGT32C |
Соединитель электрический-адаптер AGT-32P | WAADAAGT32P |
Соединитель электрический-адаптер AGT-32T | WAADAAGT32T |
Соединитель электрический-адаптер AGT-63P | WAADAAGT63P |
Элемент питания алкалиновый 1,5V AA LR6 | # |
