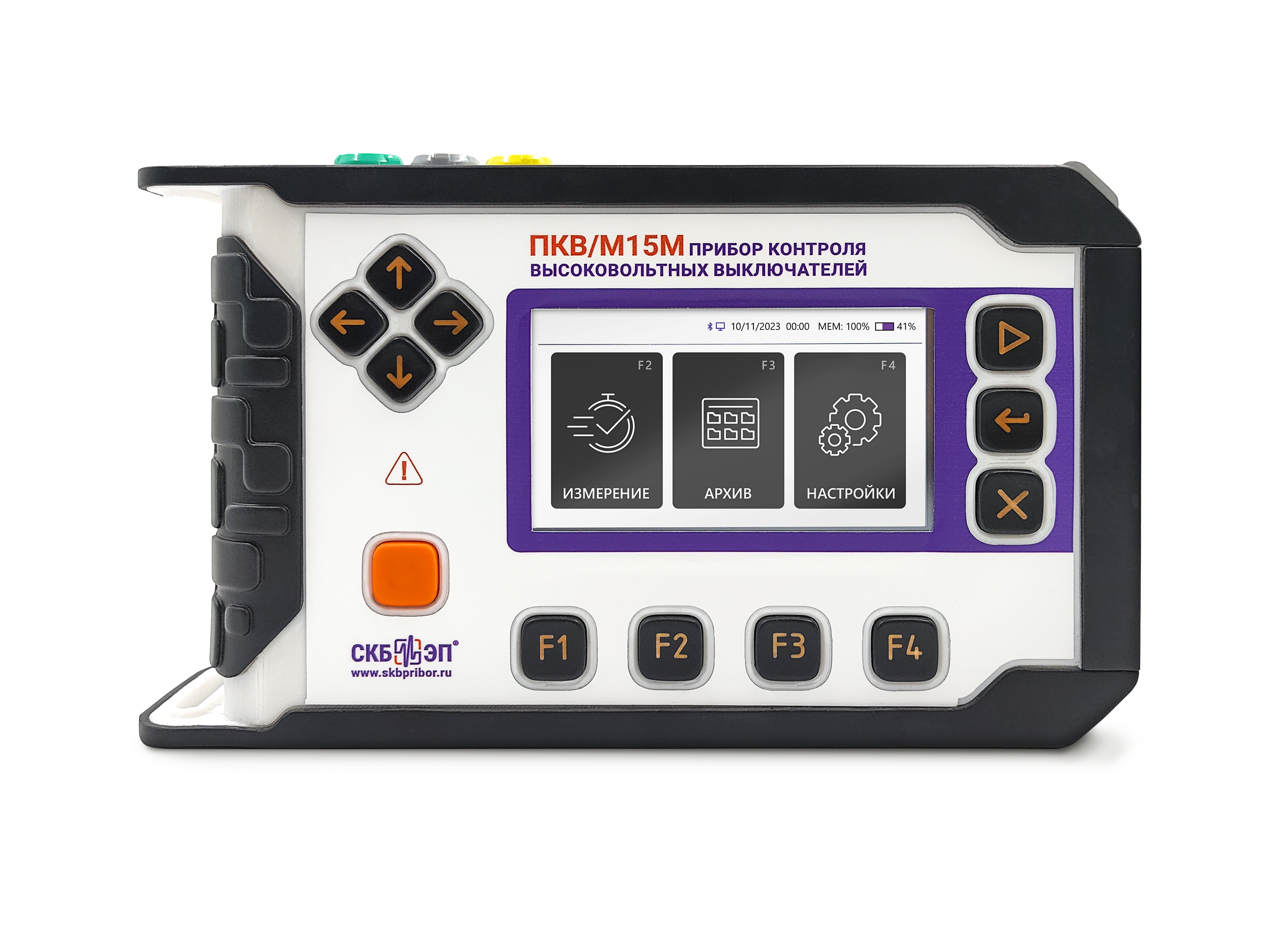

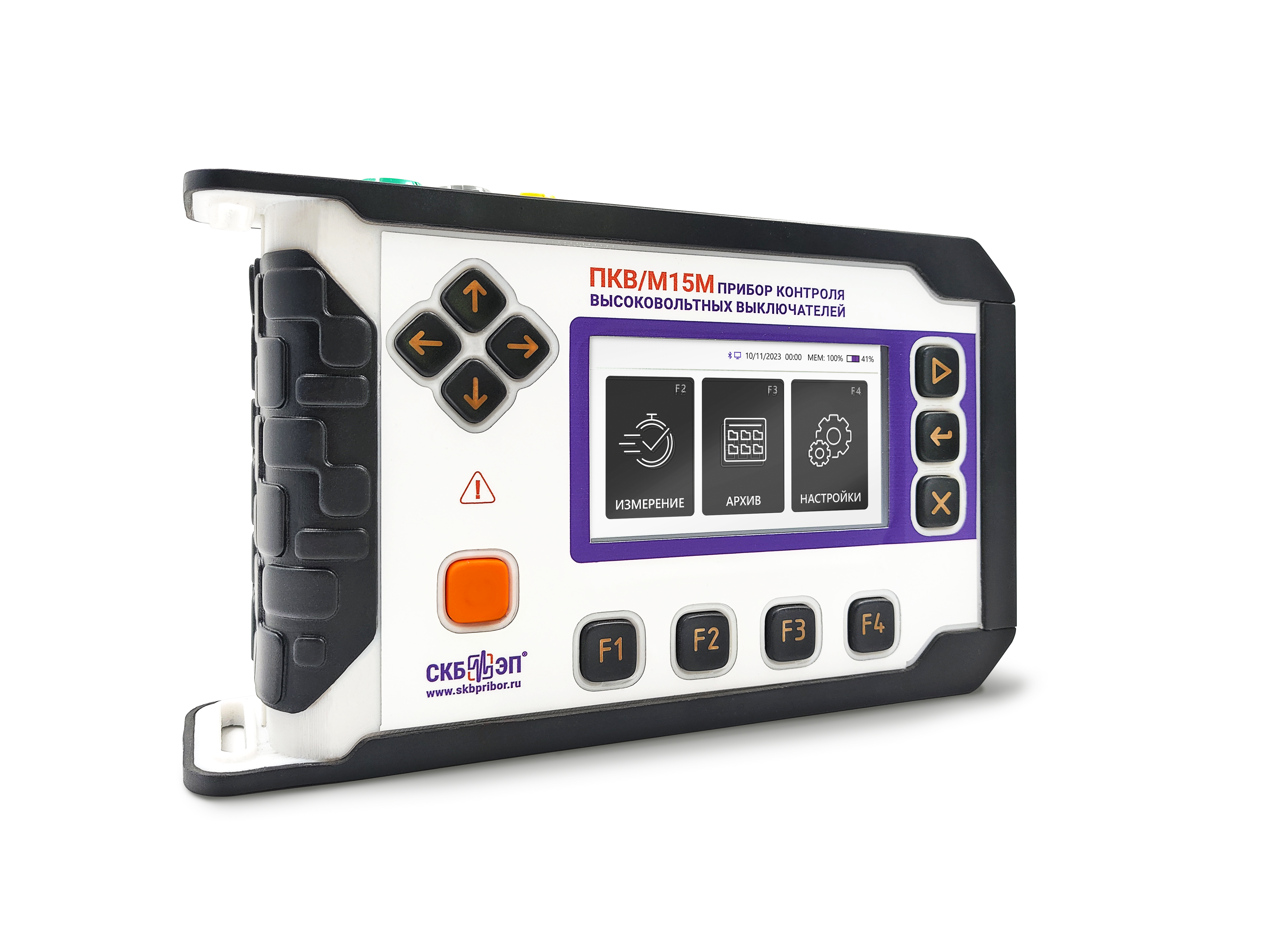

Прибор контроля высоковольтных выключателей ПКВ/М15М
Под заказ
Цена по запросу
Контроль технического состояния высоковольтных выключателей до 3-х разрывов
ПКВ/М15М – новая современная разработка СКБ ЭП в линейке приборов группы ПКВ.
ПКВ/М15М заключил в себе лучшее от своих предшественников, сочетая быстродействующую базу и уникальные функции в компактном корпусе.
Прибор обеспечивает контроль параметров времени, хода и скорости подвижных частей масляных, вакуумных, элегазовых и электромагнитных выключателей советского, российского и зарубежного производства до 220 кВ.
С помощью ПКВ/М15М возможно локализовать проблемный участок объекта и определить различные дефекты, такие как:
· затягивание времени операции отключения или включения;
· разновремённость срабатывания полюсов;
· сильный дребезг контактов;
· недостаточный вжим контактов;
· повторное замыкание контакта при отключении;
· затирание в механизме привода;
· неисправность буфера (демпфера) отключения;
· износ пружин внутри дугогасительных камер и др.
Одной из "фишек" прибора стала возможность запуска на измерение по "сухому контакту", что востребовано при диагностике выключателей производства TAVRIDA ELECTRIC.
Измерение параметров времени (до 10 с), скорости (до 20 м/с) и хода (до 900 мм)
Существует множество нюансов при проведении измерений на выключателях. При этом временные характеристики зарегистрировать достаточно просто для любого типа выключателя – никакие дополнительные приспособления здесь не нужны. Но для получения характеристик хода и скорости требуются специальные датчики.
ПКВ/М15М в стандартной комплектации не имеет измерительных датчиков и обеспечивает контроль параметров времени в диапазоне 0,001 ÷ 10 000 мс (10 с), что превышает охват других приборов группы ПКВ.
В дополнительной комплектации (по заказу), для контроля параметров скорости и хода, с прибором могут быть поставлены 3 типа датчика на выбор:
· линейный ДП12 – для измерения линейного перемещения подвижной части высоковольтного выключателя в диапазоне 1 ÷ 900 мм. Разрешение 0,5 мм, точность ±1 мм.
· угловой ДП21 – для измерения угла поворота вала высоковольтного выключателя. Диапазон измерений 0 ÷ 360°. Разрешение 0,09°, точность ±0,56°;
· реостатный ДП32 – для измерения линейного перемещения подвижной части высоковольтного выключателя до 20 мм. Больше необходим для вакуумных выключателей. Разрешение 0,1 мм, точность ±0,1 мм.
Адаптивность под разные модели выключателей
Адаптивность ПКВ/М15М реализуется для счет большого набора специальных крепежных приспособлений для установки датчиков, что делает его универсальным прибором под любой объект.
При выборе датчика (см. пункт выше) и крепежного приспособления необходимо ориентироваться на тип выключателя и марку объекта. Условно для комплексного заказа существуют два комплекта крепежных приспособлений:
· Стандартный набор – покрывает большинство выключателей российского и советского производства.
· Дополнительный набор – предназначен для установки на высоковольтные выключатели, в основном, зарубежного производства. Возможно штучное приобретение.
Специальные режимы запуска на измерение
Одним из весомых отличий ПКВ/М15М от предшествующих моделей приборов группы ПКВ стала реализация дополнительных типов запуска для контроля высоковольтных выключателей, которые учитывают различные обстоятельства при диагностике:
· Запуск измерения по замыканию главных контактов – универсальный способ запуска, который облегчает вашу работу и не требует дополнительных настроек (время измерения, длительность подачи сигнала, тип цикла, фронт запуска).
· Запуск по "сухому контакту" – один из востребованных режимов среди обслуживающего персонала выключателей производства TAVRIDA ELECTRIC, у которых управление электромагнитным приводом осуществляется через специальный блок посредством замыкания "сухого контакта".
При этом были сохранены и привычные типы запуска, реализованные на обновленной компонентной базе:
· Запуск "местный" (Внутренний) – реализуется при прямом подключении в электрическую схему привода высоковольтного выключателя. В данном режиме прибор коммутирует имеющийся оперативный ток.
· Запуск "дистанционный" (Внешний) – реализуется при прямом подключении в электрическую схему привода высоковольтного выключателя. В данном режиме прибор ожидает появления напряжения.
Проверка в простых операциях и сложных циклах
Прибор оборудован силовым коммутатором с током 20А для управления приводами коммутационных аппаратов как постоянного, так и переменного тока, что позволяет проводить диагностику как в простых операциях, так и сложных циклах, в том числе и ресурсные испытания.
Для настройки доступны операции: О, В, ОВ, ОВО, ОВО-В, ОВО-ВО, а также возможность задачи длительности операции, задержки и паузы.
Дополнительно ПКВМ/15М может комплектоваться ПУВ-регулятором, который необходим для проведения испытаний при пониженном напряжении в простых циклах и сложных операциях с определением величины минимального напряжения срабатывания. Рабочий ток ПУВ-регулятора в 35А может закрыть некоторые дополнительные потребности при диагностике.
Результаты в формате измеренных и рассчитанных параметров
Результаты диагностики объекта выводятся в виде данных с измеренными и вычисленными параметрами для каждой операции цикла. При обработке результатов измерения сложных циклов прибор автоматически разбивает цикл на простые операции.
В результатах приводятся такие данные, как:
параметры хода: полный ход, ход до замыкания контактов полюса, вжим, разность срабатывания по ходу, дребезг по ходу, перелет, отскок;
параметры времени: полное время включения выключателя, собственное время включения выключателя и время включения полюса, разновременность срабатывания контактов по времени и дребезг по времени;
параметры скорости: скорость при коммутации, расчет скорости на разных участках.
Обработка и передача данных в мобильное приложение (в разработке!)
ПКВ/М15М – самостоятельный прибор для проведения диагностики и представления измеренных числовых данных на сенсорном дисплее.
В будущем будет реализовано специальное ПО для мобильных устройств, с помощью которого будет возможно управление прибором через приложение, передача результатов измерений по каналу Bluetooth и по каналу USB в облачный сервер. На данный момент ПО на стадии разработки.
Автономность и портативность

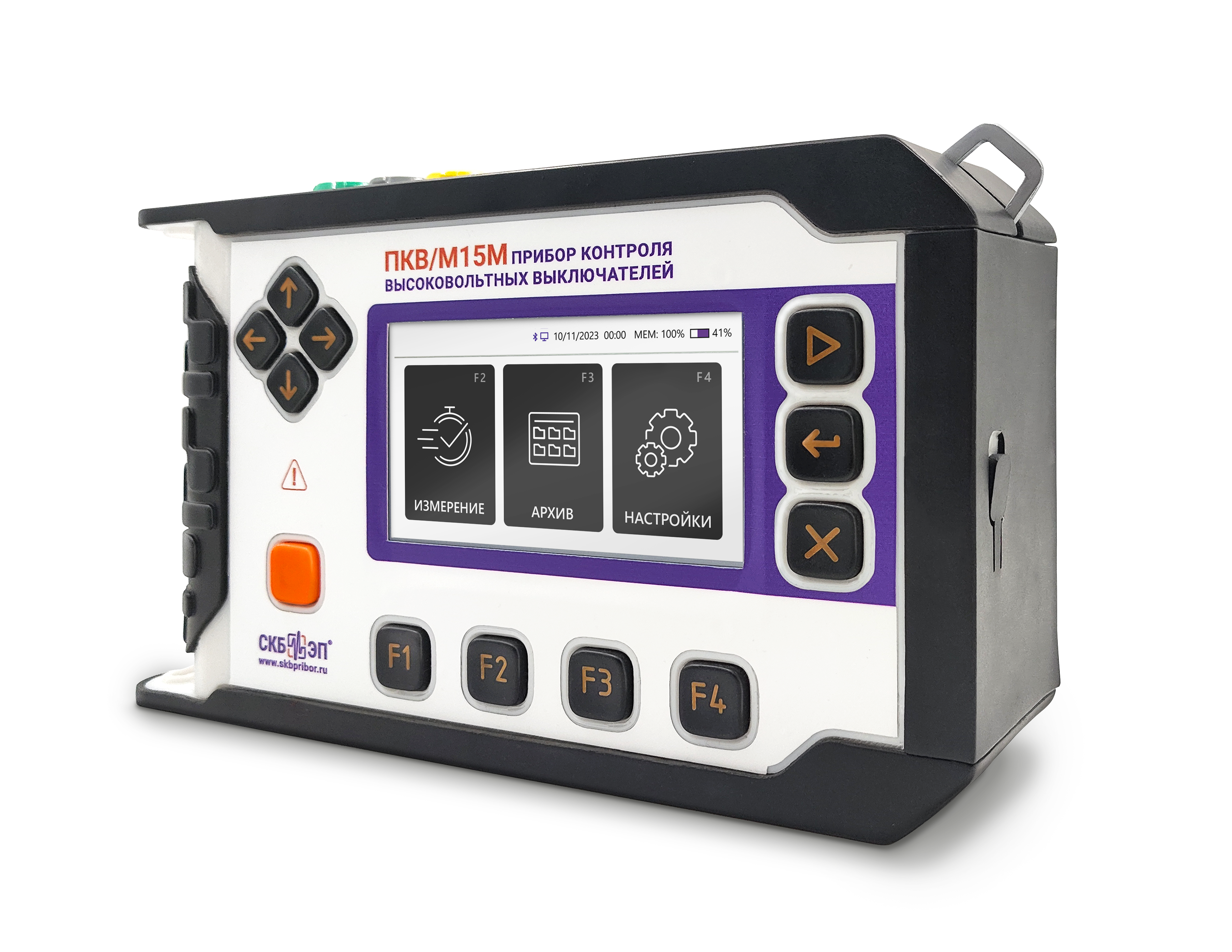

ПКВ/М15М встроен в эргономичный кейс, который облегчает взаимодействие с устройством, а небольшие размеры и вес (габариты 250 х 150 х 60 мм / 1,3 кг) позволяют называть его мобильным измерительным прибором.
Встроенный аккумулятор ПКВ/M15М обеспечивает полную автономность. Так, одного заряда прибора хватает не менее, чем на 4 часа беспрерывной работы.
ПКВ/М15М создан для быстрой диагностики без дополнительного оборудования – с ним нет необходимости думать о наличии источника питания и удлинителя, кабеля зарядки или тяжелых сумок с комплектацией.
Широкий диапазон температуры эксплуатации и высокая степень защиты
ПКВ/М15М охватывает широкий температурный диапазон от -20°C до +55°C, что позволяет использовать его в любом климатическом поясе. Теплоизоляция защищает все чувствительные компоненты, избегая любых повреждений из-за перегрева, а степень защиты от окружающей среды IP 54 позволяет работать даже в местах, подвергающихся попаданию дождя.
ПКВ/М7
|
Количество каналов контроля контактов выключателя |
4 |
|
Диапазон измерения и регистрации временных интервалов |
0,001 ÷ 5,2 с |
|
Точность |
±10-4[1 + tx] c, |
|
Диапазон измерения линейных перемещений |
1 ÷ 900 мм |
|
Точность |
±[1+0,0005*Sx] мм, |
|
Диапазон измерения угловых перемещений |
0,2° ÷ 360° |
|
Точность |
±[0,2 + 0,001*ax]°, |
|
Диапазон измерения скорости движения |
0,002 ÷ 20 м/с |
|
Точность в диапазоне 0,02 ÷ 10 м/с |
±2 % |
|
Циклы силового коммутатора |
О, В, О-Тп-В, В-Тзо-О, О-Тп-В-Тзо-О |
|
Максимальный коммутируемый ток |
±14 А |
|
Диапазон измерения напряжения по входу "Напряжение коммутатора" |
±350 В |
|
Диапазон измерений напряжения каналом "Вход аналоговый" |
0 ÷ 12 (униполярный режим) В; |
|
Диапазоны измерения сопротивления канала "Вход аналоговый" |
0 ÷ 160 Ω (выходной ток 60 мА); |
|
Связь с ПК |
USB host, LAN, RS-232 и RS-485 |
|
Дисплей |
Графический ч/б LCD 320х240 точек |
|
Потребляемая мощность |
< 60 Вт |
|
Питание (сетевое напряжение) |
~ 100-242 В, 49,5-60,5 Гц |
|
Габариты |
360х290х165 мм |
|
Масса прибора |
7 кг |
|
Защита от окружающей среды |
IP 64 (крышка прибора закрыта) |
|
Диапазон температуры при работе с прибором |
от -15 °C до +40 °C |
|
Гарантийный период |
13 месяцев |
|
Срок эксплуатации прибора |
10 лет |
|
Межповерочный период |
1 год |
|
Межкалибровочный период |
1 год |
|
Язык интерфейса и руководства пользователя |
Русский / Английский |
СТАНДАРТ
| Измерительный блок ПКВ/М15М 058.00.00.000 | Прибор и сопроводительная документация: руководство по эксплуатации и формуляр. |
| Зарядное устройство | Зарядное устройство с кабелем USB А - USB Type-С (длина 1,5 м). |
| Разветвитель кабелей полюсов 058.04.00.000 | Выносной блок (без заземления), который с одной стороны кабелем длинной 1 м подключается к прибору ПКВ/М15М, а с другой стороны в 4 его разъема подключаются Кабели полюсов с последующим подключением к выключателю. |
| Кабели полюсов 058.09.00.000/-01/-02/-03 | Комплект кабелей для подключения к полюсу высоковольтного выключателя, оканчиваются зажимом типа "крокодил". Зев 50 мм, длина 2,5 м. Подходят для работы на объектах до 35 кВ. |
| Разветвитель кабелей "Общий" 058.06.00.000 | Выносной блок (с заземлением - длина провода 2,5 м), для подключения к разветвителю кабелей полюсов и кабелем полюсов. Рекомендовано к применению с высоковольтными выключателями стационарного типа (для выкатных выключателей использование необязательно). Длина 1 м. |
| Кабель управления 058.05.00.000/-01 | Кабели для подачи команды запуска и управления коммутацией, зажимы типа "крокодил". Длина 2,5 м, зев 25 мм. |
| Фиксирующий ремень 158.01.00.000 |
Фиксирующий ремень для транспортировки и крепления прибора. Сумка для транспортировки 126.06.00.000 |
Дополнительная комплектация (по заказу)
| Удлинители кабелей полюсов 058.07.00.000/-01/-02/-03 | Комплект удлинителей для увеличения длины кабелей полюсов из стандартной комплектации. Длина 5 м. Подходят для работы на объектах до 35 кВ. |
| Магнитное крепление 058.18.00.000 | Магнитное крепление с небольшим ремнем, которое одевается на основной ремень. Позволяет закрепить измерительный блок на металлических конструкциях. |
| Датчик линейного перемещения ДП12 012.00.00.000-02 | Для измерения линейного перемещения подвижной части высоковольтного выключателя в диапазоне 1÷900мм. Разрешение 0,5мм. Используется совместно с измерительным стержнем. |
| Стержень измерительный с футляром 012.03.00.000/-01/-02/-03 | Стержень измерительный в футляре. Используется совместно с датчиком линейного перемещения ДП12. Стандартная длина 700 мм, по заказу 550 мм и 1000 мм. |
| Датчик углового перемещения ДП21 009.00.00.000 | Для измерения угла поворота вала высоковольтного выключателя. Диапазон измерений 0÷360°. Разрешение 0,09°. |
| Кабель датчика 058.08.00.000 | Для подключения датчика линейного (ДП12) или углового перемещения (ДП21) к прибору. Изоляция кабеля силикон. Длина 5 м. |
| Реостатный датчик ДП32 026.22.00.000 | Для измерения линейного перемещения вакуумных выключателях с открытым изоляционным корпусом в диапазоне 0,1 ÷ 20 мм. Точность ±0,2 мм. |
| Комплект крепежных приспособлений для датчиков ДП12, ДП21 и ДП32 | Для крепления датчиков ДП12 и ДП21 к различным типам высоковольтных выключателей отечественного и зарубежного производства (зажимы, площадки, переходники и пр.). |
| Дополнительный аккумулятор 058.10.00.000 | Для замены основного аккумулятора при потере заявленных характеристик. |
