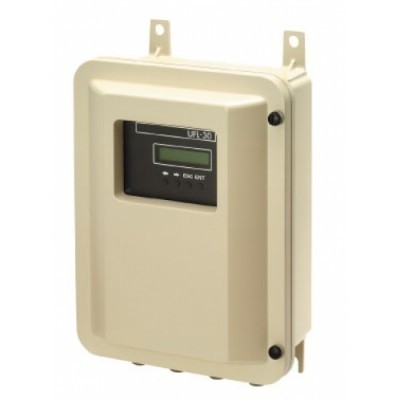

TOKYO KEIKI UFL-30 — Ультразвуковой расходомер жидкости (Комплект для однолучевого измерения)
Расходомер жидкости TOKYO KEIKI UFL-30 – стационарный прибор, предназначенный для длительного измерения расхода жидкости на трубах диаметром до 6000мм.
Ультразвуковой расходомер жидкости TOKYO KEIKI UFL-30 способен работать в режиме четырехлучевого измерения. Помимо двух аналоговых выходов прибор оснащен также четырьмя релейными и двумя цифровыми выходами. TOKYO KEIKI UFL-30 легко управляется с помощью кнопок на передней панели или с помощью программного обеспечения.
Функции:
Измерение скорости потока от -30 до 30 м/с.
Отличительные особенности:
- Четырехлучевое измерение, позволяющее проводить стабильные измерения на трубопроводах малой длины.
- Мониторинг отраженного сигнала.
- Высокая степень защиты корпуса IP 65 (IP 67/IP68 для преобразователей).
- Обнаружение и предупреждение о помехах.
- Предварительно заданный запуск суммирования.
- Передача данных на ПК в режиме реального времени.
Технические характеристики
|
Диаметр труб |
Диапазон измерения |
Погрешность измерения |
|
|
25-300 мм |
-30…30 м/с |
±1,0% (при скорости более 2 м/с) ±0,02 м/с (при скорости менее 2 м/с) |
|
|
300-6000 мм |
-30…30 м/с |
±1,0% (при скорости более 0,8 м/с) ±0,008 м/с (при скорости менее 2 м/с) |
|
|
|
|||
|
Температурный диапазон преобразователей |
-20 …60ºС стандартно, -20…115ºС высокотемпературные преобразователи |
||
|
Выходы |
4-20 мА (2 шт.), реле 48В DC 0,4 А (4 шт.) – используются для сигнализации и управления счетчиком-сумматором, цифровые выходы (однонаправленный и коммуникационный RS232) |
||
|
Источник питания |
сеть 220В/50Гц или 24В DC |
||
|
Рабочие условия |
От -10 до 60 ºС |
||
|
Размеры |
260х394х115 мм |
||
Комплект поставки:
TOKYO KEIKI UFL-30 однолучевое измерение
- Прибор UFL 30 (при заказе необходимо указать диаметры труб (от 25 до 6000 мм) и тип источника питания 220 В AC или 24 В DC) – 1 шт.
- Ультразвуковые преобразователи – 2 шт.
- Кабель для преобразователей – 2 шт. по 5 м.
- Крепление для преобразователей – 2 шт.
