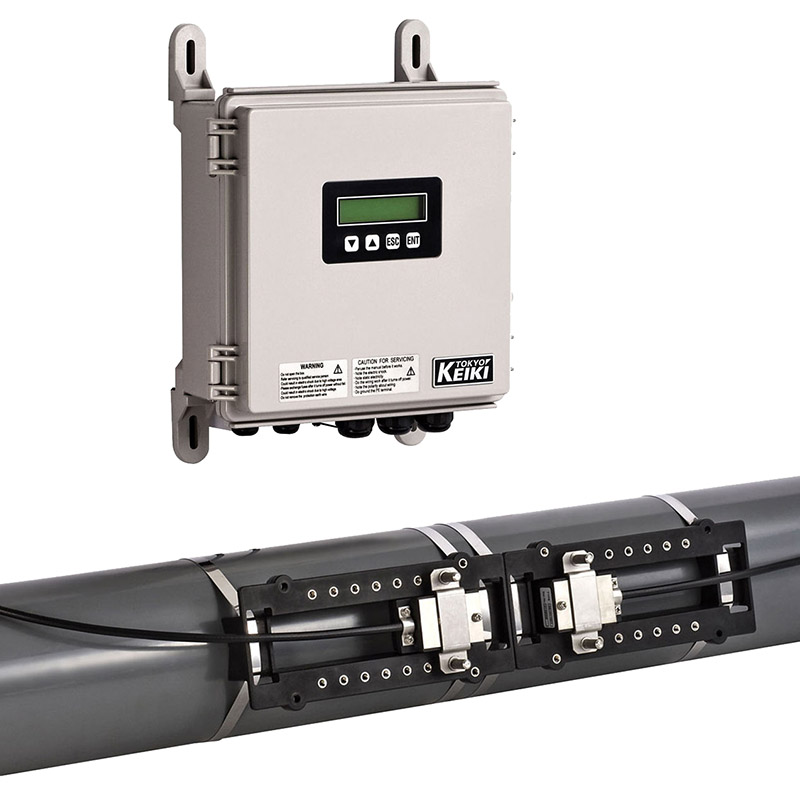

TOKYO KEIKI UFW-100 — Ультразвуковой расходомер жидкости

Под заказ
Производитель: TOKYO KEIKI
Гарантия: 36 мес.
Реестр РК: до 30.10.2022г.
Цена по запросу

Расходомер жидкости TOKYO KEIKI UFW-100 – стационарный прибор, позволяющий вести запись данных расхода жидкости в течение месяца.


Ультразвуковой расходомер жидкости TOKYO KEIKI UFW-100 оснащен объемной памятью на 64000 ячеек, что позволяет вести запись более месяца с интервалом 1 мин. Прибор оснащен различными выходами: аналоговым, релейным, а также интерфейсами USB и RS485 (опция).


Функции:

  • Измерение скорости потока от -30 до 30 м/с.

Отличительные особенности:

  • Большая встроенная память.
  • Мониторинг отраженного сигнала.
  • Аналоговый вход 4-20мА (опция).
  • Высокая степень защиты корпуса IP 65 (IP 65/IP67 для преобразователей).

Общие технические характеристики

Измерение

Жидкие среды

Однородные и звукопроводящие жидкости

(Чистая вода, сточные воды, промышленная вода, речная и морская вода

и т.д.)

Температурный диапазон

от -20 °C до +60 °C

Примечание:

  1. вышеуказанное также применимо к температуре окружающей среды
  2. для основного устройства, от -10 °C до +50 °C

Мутность

10000 мг/л или ниже

Примечание: Без пузырьков воздуха

Трубопроводы

Материал

Трубопроводы, изготовленные из материалов, которые обеспечивают стабильную передачу ультразвуковых волн, таких как сталь, нержавеющая сталь, чугун, кованый чугун, ПВХ, стеклопластик и т.д.

Примечание: Внутренний диаметр применяемых трубопроводов может меняться в зависимости от материала трубопровода и условий.

Диаметры

Ду 25 мм до Ду 600 мм

Облицовка

Без облицовки, эпоксидная смола, облицовка цементным раствором и т.д.

Примечание: Облицовка должна плотно прилегать к поверхности основного трубопровода.

Диапазон измерения

Преобразованный в скорость потока: -30 м/с до +30 м/с

Количество путей измерения

1 путь измерения

Измерительный цикл

1 с

Характеристики измерения

Ду 25 – 40 мм

±2,5%(*) от показаний, тем не менее, ±0,025(*) м/с для значений скорости потока ниже 1 м/с. (*) В зависимости от калибровки

Ду 50 – 90 мм

>±2,0% от показаний, тем не менее, ±0,020 м/с для значений скорости потока ниже 1 м/с.

Ду 100 ~ 250 мм

±1,5% от показаний, тем не менее, ±0,015 м/с для значений скорости потока ниже 1 м/с.

Ду 300 – 600 мм

±1,0% от показаний, тем не менее, ±0,010 м/с для значений скорости потока ниже 1 м/с.

Повторяемость

±0,5%

Рабочий диапазон

1: 300

Примечание:

  1. для объемного расхода.
  2. требуется полностью установившийся и ротационно симметричный поток.
  3. верифицирован в условиях производителя.

Метод проведения измерения

Метод разности времени пробега ультразвукового импульса

Соответствие европейским стандартам (маркировка СЕ)

Безопасность: IEC61010-1

2-ая редакция ЭМС: EN61326-1:2006 + EN61326-2-3:2006

Прайс-лист/комплектация

Наименование

Кол-во

UFW-100 основное устройство (в т.ч. 1 аналоговый, 1 импульсный и 1 цифровой выходы) 1  шт.
  • Преобразователи (включая кабель RG-233U)
1 пара
  • Приспособление для монтажа
1 пара
  • Лента и зажим (принадлежности)
1 компл
