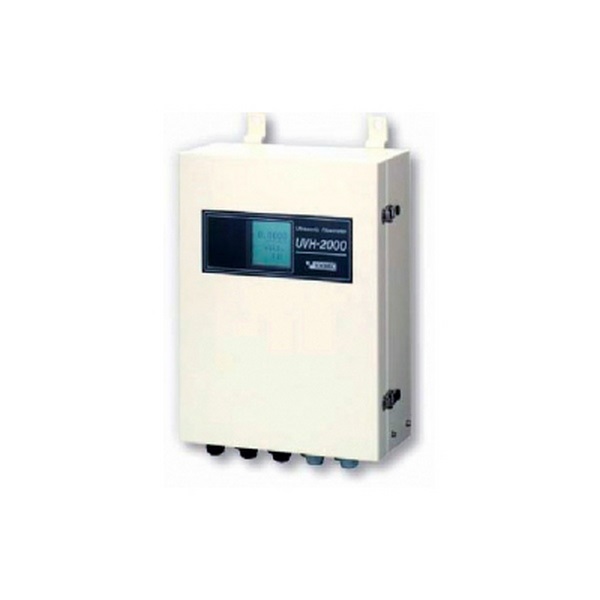

Tokyo Keiki UVH-2000 — Расходомер для открытых каналов на основе эффекта Доплера
Общая информация
Расходомер UVH-2000 включает в себя датчик скорости и датчик уровня, предназначенные для измерения параметров потоков в трубопроводах или открытых каналах с жидкими стоками, канализационными водами, промышленными и другими стоками с открытыми поверхностями, в которых содержатся мельчайшие частицы, грязь или мелкие пузырьки.
Для измерения скорости в приборе UVH-2000 используется импульсная технология, основанная на эффекте Доплера, с помощью которой измеряется скорость потока в нескольких точках ультразвукового луча. Для определения уровня жидкости в измеряемом канале используется датчик уровня.
Прибор UVH-2000 может применяться в таких процессах, как управление потоками промышленных сетей, сетей ЖКХ, очистных сооружений и канализационных систем.
Технические характеристики
Метод измерения |
Скорость потока: ультразвуковой импульсный метод, основанный на эффекте Доплера. Уровень жидких сред: измерение времени движения ультразвукового импульса |
Жидкие среды |
Стоки, канализационные воды, промышленные стоки и другие жидкие среды с взвешенными частицами или мелкими пузырями, которые способны отражать ультразвуковые волны и имеют свободные поверхности (мутность среды: приблиз. 60 – 50000 мг/литр) |
Температура жидкости |
0 ~ +40°C |
Допустимые конфигурации открытых каналов |
Открытые каналы: прямоугольные, круглые и т.д. трубопроводы закрытого типа
Габаритные размеры трубопроводов с круглым сечением Внутренний диаметр: Размеры трубопроводов с прямоугольным сечением: ширина 250 - 5000 мм |
Диапазон измерений |
Скорость потока: -5 - +5 м/с Уровень воды: 0 - 5000 мм |
Погрешность измерения |
В пределах ±3% от полной шкалы |
Дисплей основного устройства: |
ЖК-дисплей: 16х16 символов Отображаемые параметры: Расход/Суммарный расход/Скорость потока/Уровень жидкости Единицы измерения и функции (для конфигурации) |
Источник питания |
90 – 132 В, 180 – 264 В переменного тока. 19 – 29 В постоянного тока |
Потребляемая мощность |
Приблиз. 38 ВА (при 100 В перем. тока), приблиз. 58 ВА (при 240 В перем. тока), приблиз. 24Вт (при 24 В пост. тока) |
Выходные сигналы |
Расход: 4 - 20 мА пост. тока (допустимое сопротивление: не более 750 Ом) Суммарный расход: фотореле MOS (изолированное) Скорость потока: 4 - 20 мА пост. тока (допустимое сопротивление: не более 750 Ом) Уровень воды: 4-20 мА пост. тока (допустимое сопротивление: не более 750 Ом) Предупреждение о неисправности датчика скорости потока: фотореле MOS (изолированное) Предупреждение о неисправности датчика уровня: фотореле MOS (изолированное) Определение направления потока: фотореле MOS (изолированное) |
Температура окружающей среды |
-10 ~ +50ºC |
Влажность окружающей среды |
Относительная влажность менее 90% (без конденсата) |
Масса основного устройства |
~ 16 кг |
Габаритные размеры основного устройства |
Ширина: 332, высота: 520, глубина: 170 (включая монтажные кронштейны) |
Дополнительные параметры |
Многолучевое измерение скорости потока: макс. 4 луча Измерение уровня: радиолокационный датчик уровня |
Комплектация
№ |
Компонент: |
Описание |
Кол-во |
|
|||
1 |
UVH-2000 Основное устройство для 1 пути (установка дренажной трубы) |
1 | |
Измерительные преобразователи скорости (с кабелем 10 м) | SE204020B / PL-20B + TH-100 | 1 | |
Измеритель уровня (микроволновой, без кабеля) | MRG / MRF / ULT | 1 | |
Крепежная арматура для измерительных преобразователей скорости не включена. | 1 | ||
Крепежная арматура для измерительных преобразователей скорости не включена. | 1 | ||
(Для измерительных преобразователей скорости и измерителей уровня требуется по 1 шт. крепежной арматуры) | |||
2 |
|||
Измерительные преобразователи скорости (с кабелем 10 м) | WL-20 | 1 | |
Измеритель уровня (микроволновой, без кабеля) Преобразователь температуры ТН-100 | MRG / MRF / ULT | 1 | |
Крепежная арматура измерительных преобразователей скорости не включена. | 1 | ||
Крепежная арматура для измерителя уровня не включена. | 1 | ||
(Для измерительных преобразователей скорости и измерителей уровня требуется по 1 шт. крепежной арматуры) | 1 | ||
3 |
UVH-2000 Основное устройство для 2 путей (установка дренажной трубы) |
1 | |
Измерительные преобразователи скорости (с кабелем 10 м) | SE204020B / PL-20B + TH-100 | 2 | |
Измеритель уровня (микроволновой, без кабеля) | MRG / MRF / ULT | 1 | |
Крепежная арматура для измерительных преобразователей скорости не включена. | 1 | ||
Крепежная арматура для измерителя уровня не включена. | 1 | ||
(Для измерительных преобразователей скорости и измерителей уровня требуется по 1 шт. крепежной арматуры) | |||
4 |
UVH-2000 Основное устройство для 2 путей (установка открытого потока) |
1 | |
Измерительные преобразователи скорости (с кабелем 10 м) | WL-20 | 2 | |
Измеритель уровня (микроволновой, без кабеля) Преобразователь температуры ТН-100 |
MRG / MRF / ULT | 1 | |
Крепежная арматура для измерительных преобразователей скорости не включена. | 1 | ||
Крепежная арматура для измерителя уровня не включена. | 1 | ||
(Для измерительных преобразователей скорости и измерителей уровня требуется по 1 шт. крепежной арматуры) | 1 | ||
5 |
Дополнительные изделия |
||
5-1.Специальный коаксиальный кабель для измерительного преобразователя скорости | 3C-2VS-4C | 1 м | |
5-2.Специальный коаксиальный кабель для измерителя уровня | 3D-2Z-F | 1 м | |
5-3.Специальный коаксиальный кабель для преобразователя температуры |
