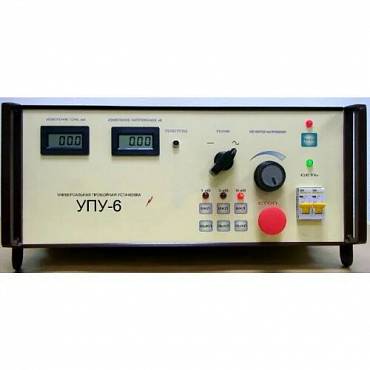

УПУ-6 — установка пробойная универсальная

Под заказ
Производитель: Приборостроительная компания «Высоковольтные технологии»
Гарантия: 12 мес.
Цена по запросу

Назначение установки пробойной универсальной УПУ-6:

Установка пробойная универсальная УПУ-6 (в дальнейшем по тексту – УПУ-6) предназначена для испытания изоляции электротехнического оборудования и материалов переменным синусоидальным напряжением частотой 50 Гц и выпрямленным напряжением отрицательной полярности, регулируемым в пределах 0-6 кВ с выходным током до 100 мА по ГОСТ6433.3-71.

Область применения установки пробойной универсальной УПУ-6:

Область применения – электротехника и энергетика.

Благодаря повышенному выходному току установка может быть использована для испытания на переменном напряжении изоляции обмоток крупных электрических машин. С успехом может быть использована для испытания защитных средств на соответствующие напряжения (перчатки и т.п.), а также для заряда емкостных накопителей энергии.

Установка рассчитана для эксплуатации в помещениях или под навесом при рабочих значениях температуры воздуха от плюс 5°С до плюс 40° С, относительной влажности до 80 % при температуре плюс 20° С и атмосферном давлении 84,0 – 106,7 кПа (630 – 800 мм. рт. ст.).

Питание – однофазная сеть синусоидального переменного тока напряжением 220±20 В, частотой 50±1 Гц.

Установка обслуживается одним оператором с правом работы на установках с напряжением выше 1000В.

Технические характеристики установки пробойной универсальной УПУ-6:

Параметр Значение
Пределы установки выходного напряжения, кВ 1; 3; 6
Приведенная относительная погрешность установки и измерения выходного напряжения, %, не более 3
Максимальный выходной ток, мА 100
Приведенная погрешность измерения тока, %, не более 3
Порог срабатывания токовой защиты, мА 72±2
Потребляемая мощность, В.А, не более 650
Габаритные размеры, мм 480х200х350
Масса, кг, не более 25
Время работы в непрерывном режиме при максимальной мощности, час 8
Средний срок службы изделия, лет 6

ПРИМЕЧАНИЕ.

Киловольтметр установки измеряет на переменном напряжении - действующее значение, на выпрямленном – амплитудное значение напряжения.

Миллиамперметр на переменном токе измеряет действующее значение, на выпрямленном среднее (средневыпрямленное) значение тока.



Комплект поставки УПУ-6

Наименование Количество
1 Установка пробойная универсальная УПУ-6 1
2 Провод сетевой 1
3 Провод соединительный высоковольтный 1
4 Провод заземления 1
5 Руководство по эксплуатации 1
6 Паспорт 1
