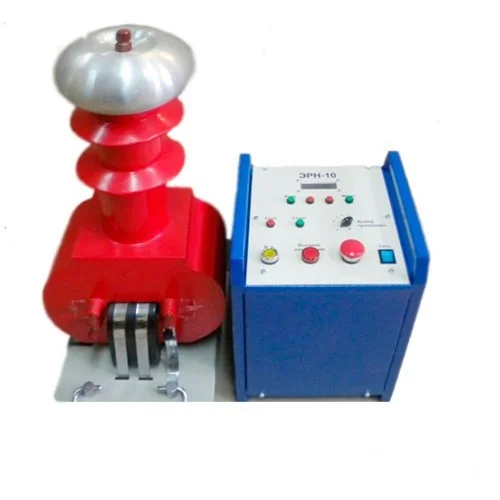

ВИСТ-100/4-МТ — мобильная высоковольтная испытательная установка

Под заказ
Гарантия: 12 мес.
Цена по запросу

Описание мобильной высоковольтной установки ВИСТ-100:

Установка ВИСТ представляет собой переносное устройство, состоящее из двух блоков, блока высокого напряжения и электронного регулятора напряжения ЭРН-10или ЭРН-40 в зависимости от модификапции, которые соединены между собой кабелем.

Принцип действия установки основан на том, что на высоковольтный  блок с регулятора напряжения подаётся управляемое силовое напряжение, кото­рое преобразуется в высокое напряжение. Испытуемое изделие должно быть за­землено, а проверяемая цепь подключается к высоковольтному выводу трансфор­матора, который расположен на его верхней крышке.

Выбор режимов работы установки производится с помощью органов управления, расположенных на передней панели регулятора напряжения.

Кроме того, при выборе вида испытательного напряжения, постоянное, необходимо присоединить высоковольтный выпрямитель к высоковольтному выводу трансформатора. Уровни выходного испытательного напряжения и тока передаются через схему согласования и через соединительный кабель в регулятор напряжения. Величина выходного напряжения и силы тока отображаются на ЖКИ индикаторе.

Технические характеристики мобильной высоковольтной установки ВИСТ-100:

Параметр Значение
Блок высокого напряжения
Номинальная выходная мощность, кВА 5
Диапазон входных напряжений, В 0...200
Максимальный ток низковольтной обмотки, А 25
Диапазон выходных напряжений промышленной частоты, кВ 0...100
Диапазон выходных постоянных напряжений, кВ 0...140
Максимальный выходной ток, мА 50
Номинальное напряжение измерительной обмотки, В 200
Коэффициент трансформации 100000В/200В
Ток холостого хода, не более, А 1,4
Габаритные размеры, мм*мм*мм 400*300*800
Масса, не более, кг 75
Электронный регулятор напряжения ЭРН-10
Номинальное напряжения питания, В 220
Максимальный потребляемый ток, А 25
Номинальная частота, Гц 50
Диапазон выходных напряжений, В 10-205
Точность установки напряжения, % 2
Максимальное значение выходного тока, Im, А 20
Шаг установки значения защиты выходного тока, А 1
Время срабатывания токовой защиты, мс 30
Скорость подъема выходного напряжения Устанавливается и имеет 10 режимов
Диапазон измеряемых значений выходных напряжений промышленной частоты, В 10-205
Относительная основная погрешность измерения напряжения промышленной частоты, %, не более 2
Диапазон измеряемых значений выходных напряжений постоянного тока, В 10-205
Относительная основная погрешность измерения напряжения постоянного тока, %, не более 2
Входное сопротивление вольтметра, Мом 1
Диапазоны измеряемых значений токов промышленной частоты, мА 0.200-20.00
20.00-200.00
Относительная основная погрешность измерения тока промышленной частоты, %, не более 2
Диапазоны измеряемых значений постоянных токов, мА 0.200-20.00
20.00-200.00
Относительная основная погрешность измерения постоянного тока, %, не более 2
Диапазон коэффициента трансформации по напряжения 1-10000
Встроенный таймер времени испытания +
Выходной разъем для подключения компьютера 485 Порт
Габаритные размеры 300*300*500
Масса, не более, кг 25
Электронный регулятор напряжения ЭРН-40
Номинальное напряжения питания, В 220
Номинальная частота, Гц 50
Диапазон выходных напряжений, В 10-205
Точность установки напряжения, % 2
Максимальное значение выходного тока, Im, А 40
Шаг установки значения защиты выходного тока, А 4
Время срабатывания токовой защиты, мс 30
Скорость подъема выходного напряжения Устанавливается и имеет 10 режимов
Диапазон измеряемых значений выходных напряжений промышленной частоты, В 10-205
Относительная основная погрешность измерения напряжения промышленной частоты, %, не более 1
Диапазон измеряемых значений выходных напряжений постоянного тока, В 10-205
Относительная основная погрешность измерения напряжения постоянного тока, %, не более 0,5
Входное сопротивление вольтметра, Мом 1
Диапазоны измеряемых значений токов промышленной частоты, мА 0.20-20.00
20.00-200.0
Относительная основная погрешность измерения тока промышленной частоты, %, не более 1
Диапазоны измеряемых значений постоянных токов, мА 0.20-20.00
20.00-200.0
Относительная основная погрешность измерения постоянного тока, %, не более 0,5
Диапазон коэффициента трансформации по напряжения 1-10000
Встроенный таймер времени испытания +
Выходной разъем для подключения компьютера 485 Порт
Габаритные размеры 400*500*800

Комплект поставки ВИСТ-100/4-МТ

Наименование Количество
1. Блок высокого напряжения 1
2. Регулятор напряжения ЭРН-10 1
3. Столб высоковольтный выпрямительный 1
4. Провод заземления 2
5. Кабель силовой 1
6. Кабель измерительный 1
7. Кабель для подключения к ПК* 1
8. Адаптер IPC- 7156* 1
9. Программный диск* 1
10. Оперативная заземляющая штанга 1
11. Тележка для внутрицеховой транспортировки 1
12. Барабан высоковольтного провода (25 м) 1
13. Барабан заземляющего провода 1
