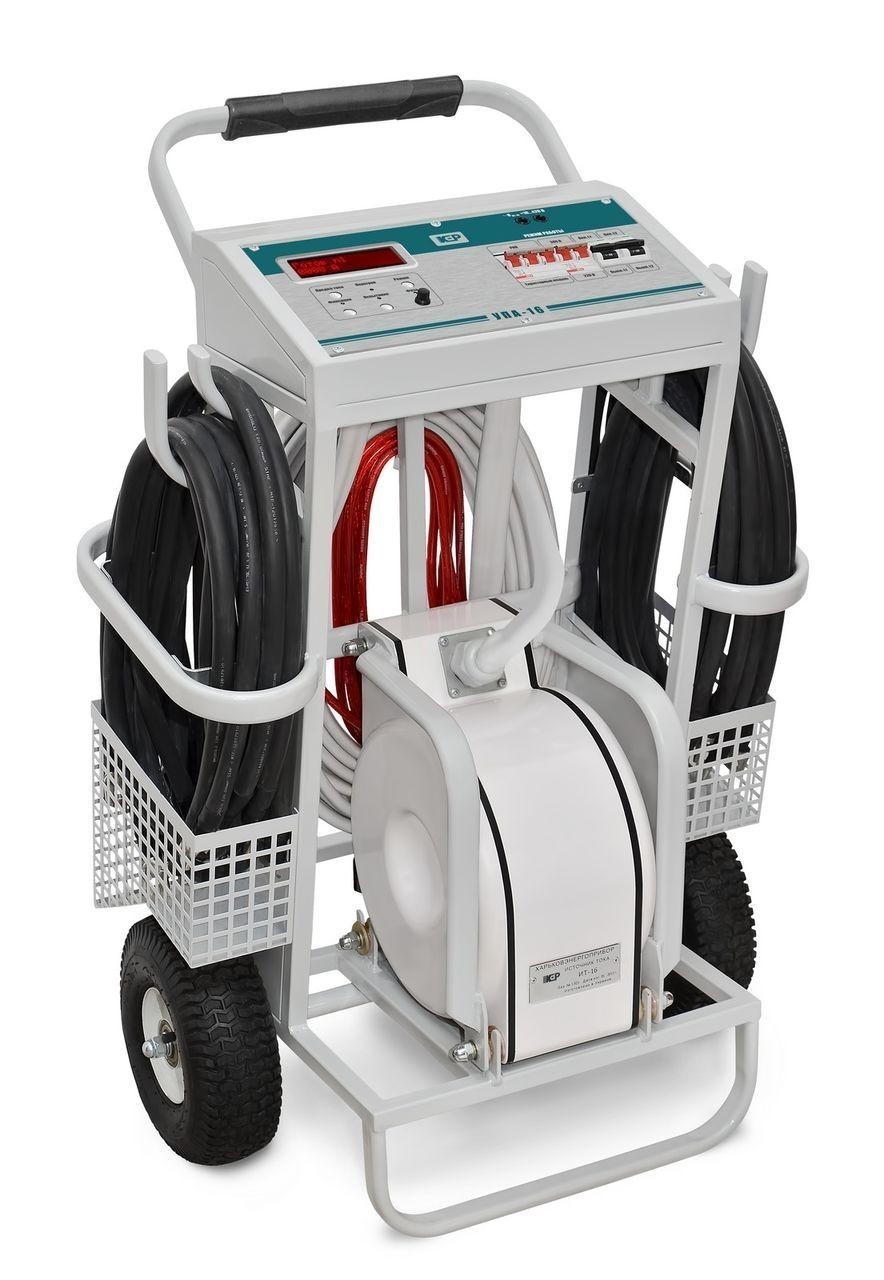

УПА-20 - устройство прогрузки автоматических выключателей (до 20 кА)

Под заказ
Гарантия: 12 мес.
Цена по запросу

Назначение устройства УПА-20:

УПА-20 предназначено для проверки работоспособности и снятия ампер-секундных характеристик автоматических выключателей защиты, работающих в цепях переменного тока, с регистрацией значений тока и времени срабатывания автоматических выключателей. УПА-20 является мобильным оборудованием.

Принцип действия УПА-20 основан на регулировании мощности в первичной цепи силового согласующего трансформатора и соответственно регулирования выходного тока, протекающего через испытуемый автоматический выключатель. Регулировка мощности может осуществляться при помощи внешнего регулятора (РНО или ВР) или встроенного тиристорного регулятора.

Условия эксплуатации устройства УПА-20:

  • Температура окружающего воздуха, °С: от 10 до 35;
  • Относительная влажность воздуха при температуре +25 °С, %, не более: 80;
  • Атмосферное давление, мм рт. ст.: от 630 до 800.

Технические характеристики устройства УПА-20:

Параметр Значения
Напряжение питающей сети переменного тока, В 380±10% или 220±10%
Частота питающей сети, Гц 50±1
Наибольший ток, при питании от сети 380 В, на выходе (действующее значение), кА 20
Наибольший ток, при питании от сети 220 В, на выходе (действующее значение), кА 14
Диапазон измерения испытательного тока, кА 3...20
Диапазон измерения испытательного тока, А 200...4000
Диапазон измерения времени подачи испытательного тока , с 1…7200
Диапазон измерения времени подачи испытательного тока, мс 50…990
Приведенная погрешность измерения испытательного тока, %, не более ± 3
Абсолютная погрешн. измерения длит. протек. тока и времени отключения в диапазоне от 50 мс до 990 мс, мс, не более ±20
Относительная погрешн. измерения длит.протек. тока и времени отключения в диапазоне от 1 с до 7200 с, %, не более ±3
Время непрерывной работы при максимальном токе, не менее, с 10
Наибольшая потребляемая мощность, не более, кВА 55
Масса ИТ-20, кг, не более 57
Масса установки, кг, не более (без гибких шин) 84
Габаритные размеры, мм, не более 960х680х400
