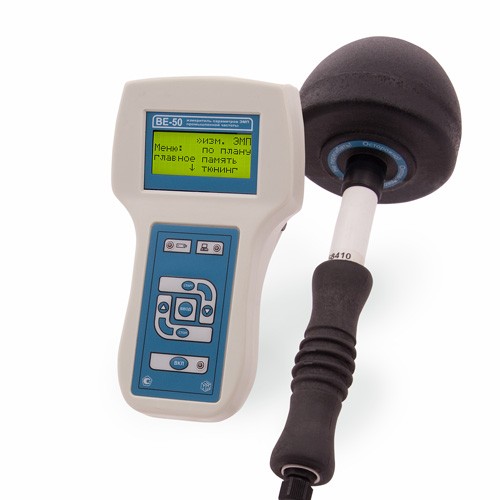

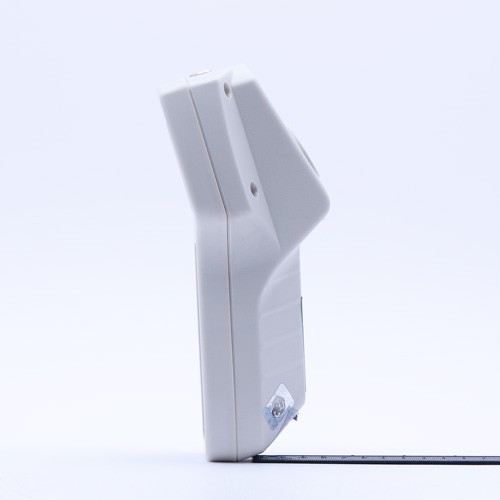

BE-50 Измеритель электромагнитного поля промышленной частоты
Прибор для измерения параметров электромагнитных полей промышленной частоты 50 Гц. Измеряет эффективные значения напряженности электрического поля и индукции магнитного поля, частоту осцилляций поля, параметры эллипса поляризации.
Измеритель электромагнитного поля промышленной частоты «ВЕ-50» совмещает свойства высокоточных профессиональных измерителей с компактностью и простотой обслуживания бытовых приборов. Измеритель электромагнитного поля «ВЕ-50» принадлежит к поколению новых приборов, которые отличает портативность и универсальность. Это переносной аппарат с возможностями стационарного. Измеритель электромагнитного поля «ВЕ-50» прост в управлении за счет малого числа функциональных клавиш и развитого меню. Измеритель электромагнитного поля «ВЕ-50» снабжен встроенными часами и общераспространенным портом RS-232, для анализа данных на персональном компьютере. Применение прогрессивных технических решений, конструктивных элементов, в частности быстродействующего микроконтроллера, пленочной клавиатуры, обуславливает высокую надежность Измерителя «ВЕ-50». Никакая другая марка аналогичных отечественных приборов не приближается по комплексу рабочих параметров и функциональных возможностей к Измерителю «ВЕ-50».
Назначение измерителя электромагнитного поля «ВЕ-50» – проведение мероприятий по охране труда, производственный контроль и контроль требований коммунальной гигиены.
Измеритель электромагнитного поля «ВЕ-50» предназначен для проведения измерений при гигиенической оценке всех видов производственных и жилых помещений. Измеритель электромагнитного поля «ВЕ-50» используется в работе ЦГСЭН, лабораторий по аттестации рабочих мест и контроля соблюдения нормативных требований на электрических станциях и подстанциях, а также на предприятиях с силовым и высоковольтным оборудованием.
Технические характеристики измерителя параметров электрического и магнитного поля «ВЕ-50»
| Диапазон частот, Гц | от 49 до 51 |
| Диапазон измеряемых индукции магнитного поля, мТл | от 0,01 до 5,0 |
| напряженности электрического поля, кВ/м | от 0,05 до 50 |
| Предел допускаемой относительной погрешности, % | |
| индукции магнитного поля | 20 |
| напряженности электрического поля | 20 |
Использование измерителя параметров электрического и магнитного поля для контроля санитарно-гигиенических норм при проведении производственного контроля, аттестации рабочих мест.
Измеритель электромагнитного поля «ВЕ-50» отвечает ряду требований, соблюдение которых необходимо при контроле санитарно-гигиенических норм при проведении мероприятий по охране труда, производственного контроля, аттестации рабочих мест:
Измеритель электромагнитного поля «ВЕ-50» не искажает измеряемое электрическое поле. Это обусловлено электрической развязкой антенны (посредством волоконно-оптической линии связи) от блока индикации. Такая конструкция одновременно повышает безопасность процесса измерений, что немаловажно для условий работы с высоковольтным электротехническим оборудованием.

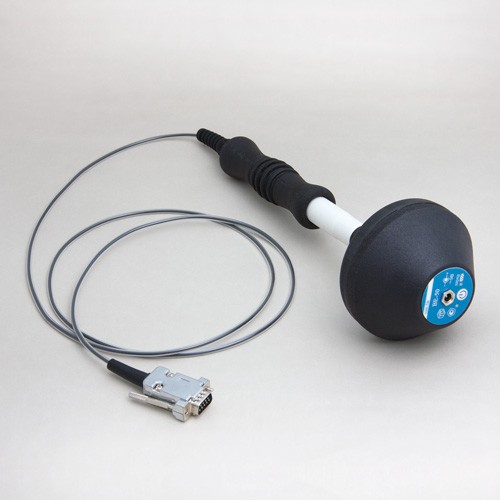

Датчиком электромагнитного поля в Измерителе «ВЕ-50» служит трехкомпонентная антенна, обеспечивающая измерение действующих значений уровней электрического и магнитного поля при любой ориентации датчика в пространстве. Это убирает ориентационную погрешность измерения, присущей приборам с однокоординатным (дипольным) датчикам электрического и магнитного поля.
Использование приборов с трехкоординатными датчиками становится безусловно необходимым при измерении электромагнитного поля, генерируемого трехфазным силовым электрооборудованием. В этом случае поле может быть эллиптически поляризованным и его действующее (эффективное) значение в √2 ≈ 1,42 раза отличается от действующего значения линейно поляризованного поля. «Распознавание» эллиптически поляризованного поля принципиально невозможно без использования приборов с трехкоординатными датчиками и со специальной программой анализа фазовых сдвигов между составляющими вектора поля.
Для возможности инструментального анализа вредных условий труда, когда требуется уменьшение времени воздействия этих условий (защита временем), необходимо измерение среднесменных значений параметров, т.е. проведение длительных (многочасовых) измерений. Измеритель электромагнитного поля «ВЕ-50» снабжен достаточно емкой встроенной памятью, допускающей возможность многочасовой автономной работы с записью результатов и последующим считыванием их.
Измеритель электромагнитного поля «ВЕ-50» позволяет использовать эффективные средства для сбора, анализа и хранения данных измерения. Применение цифровых носителей в сравнении с обычными системами хранения данных обеспечивает ряд преимуществ: возможность количественного анализа и коррекции результатов измерений, повышение их информативности, удобство архивирования и доступа.
Программное обеспечение мероприятий по охране труда (производственный контроль, аттестация рабочих мест). Методика проведения контроля: планирование измерений, анализ результатов измерений.
Измеритель «ВЕ-50» инкорпорирован в измерительный комплекс «НТМ-ЭкоМ». Это дает возможность, строго следуя Методическим указаниям "Гигиеническая оценка электрических и магнитных полей промышленной частоты (50 Гц) в производственных условиях" (МУК 4.3.1.491-09), проводить в автоматическом режиме следующие операции:
- Планирование измерений при проведении производственного контроля и аттестации рабочих мест.
- Записи плана измерений в память прибора для обеспечения инструментальных замеров электромагнитных полей промышленной частоты.
- Анализ результатов измерений и выводы по ним, Определение классов условий труда на рабочих местах по всей совокупности полученных результатов.
- Ведение предусмотренной нормативными документами документации (рабочих журналов, протоколов измерений) и выработка проектов экспертных заключений.
- Оформление и распечатка итоговых документов инструментального контроля условий на рабочих местах сотрудников обследуемого предприятия.
