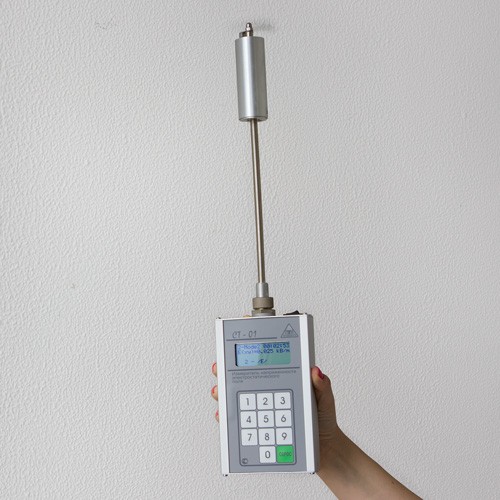

СТ-01 Универсальный измеритель напряженности и потенциала электростатического поля

Под заказ
Гарантия: 24 мес.
Реестр РК: До 03.09.2023г.
Цена по запросу
  • Выполнен на современной элементной базе с матричным дисплеем и микропроцессорным управлением, позволяющим проводить обработку полученных данных.
  • С помощью приставки позволяет оценить эффект электризуемости или антистатической обработки текстильных и обувных полимерных материалов и изделий из них, как в лабораторных условиях, так и в условиях реального использования одежды и обуви.
  • Рекомендован Госсанэпиднадзором для использования в целях санитарного надзора по контролю напряженности электростатического поля на рабочих местах операторов ПЭВМ, электростатического потенциала на экране видеодисплейных терминалов (ВДТ) а также в других сферах производства, регламентированных ГОСТ 12.1.045-84 и СанПиН 2.2.4.1191-03 «Электромагнитные поля в производственных условиях».

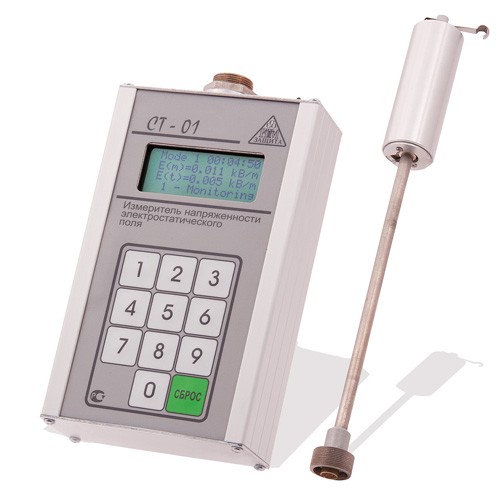

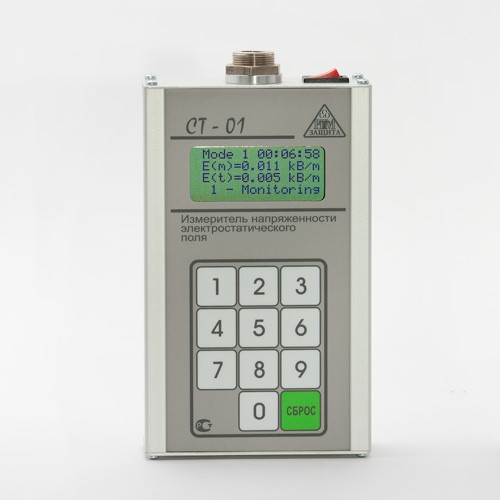

Измеритель состоит из преобразователя напряженности электростатического поля, блока управления и индикации и сетевого блока питания.
Работа измерителя основана на возбуждении в преобразователе под воздействием измеряемого электростатического поля переменного напряжения, пропорционального напряженности измеряемого электростатического поля и измерении этого напряжения.

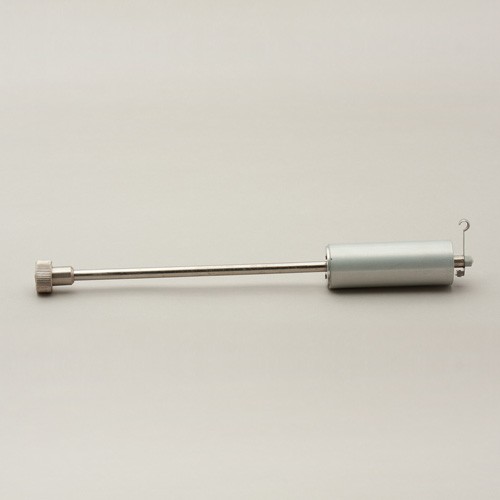

Основным элементом блока преобразования является модулятор, представляющий собой металлическую пластинку (лепесток модулятора), асимметрично закрепленную на оси вращения микроэлектро-двигателя и электрически изолированную от оси двигателя. При вращении лепестка модулятора в однородном электростатическом поле потенциал лепестка модулятора относительно земли изменяется по синусоидальному закону с частотой, равной частоте вращения лепестка, а амплитуда этого переменного потенциала пропорциональна проекции напряженности электростатического поля на плоскость вращения.
Переменный потенциал с лепестка модулятора через скользящий контакт, предусилитель и фильтр поступает на вход аналогоцифрового преобразователя и далее обрабатывается микропроцессором. Конструктивно измеритель выполнен в виде малогабаритного носимого прибора с автономным питанием (аккумуляторная батарея 6В).

Методика измерения внесена в эксплуатационную документацию на средство измерения. Подтверждение соответствия этой методики измерения обязательным метрологическим требованиям к измерениям осуществлено в процессе утверждения типа данного средства измерения. Таким образом, все выпускаемые нами приборы предназначены для выполнения прямых измерений в полном соответствии со ст.5 (Требования к измерениям) Федерального закона 102-ФЗ «Об обеспечении единства измерений».



Параметр Значение
Диапазон измерения напряженности электростатического поля: от 0,3 до 180 кВ/м
Диапазон измерения электростатического потенциала экрана видеодисплея от 0,1 до 15 кВ
Пределы допускаемой основной относительной погрешности измерения напряженности электростатического поля: ±15 %

Габаритные размеры:

Параметр Значение
преобразователя напряженности электростатического поля 320х32х32 мм
блока управления и индикации 170х105х42 мм
Масса измерителя с аккумуляторами 1,1 кг
Мощность, потребляемая от батареи питания не более 0,6 Вт
Среднее время наработки на отказ не менее 1000 ч
Наименование
Преобразователь напряженности электростатического поля. кС 39570707.20
Блок управления и индикации. кС 39570707.30
Измерительная пластина в форме диска кС 39570707.40
Блок питания БП-ЕИ 220/15
Аккумулятор GР 85 ААК
Комплект укладки
Руководство по эксплуатации (с методикой поверки) МГФК 410000.001 РЭ
Паспорт МГФК 410000.001 ПС
