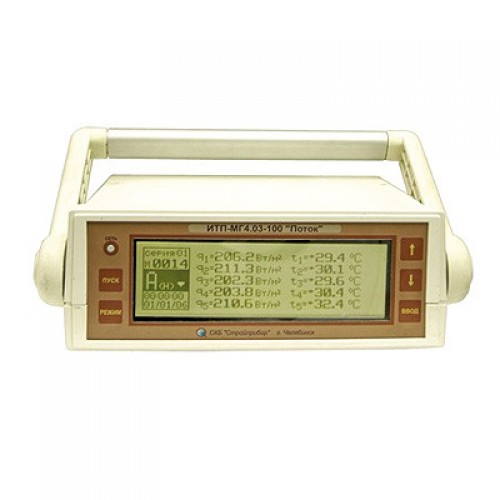

Измеритель плотности тепловых потоков и температуры 100-канальный ИТП-МГ4.03/Х(II) «Поток»
ИТП-МГ4.03/Х(II) «Поток» предназначен для измерения и регистрации плотности тепловых потоков, проходящих через однослойные и многослойные ограждающие конструкции зданий и сооружений по ГОСТ 25380 в процессе испытаний в климатических камерах.
Прибор также измеряет и регистрирует температуру воздуха внутри и снаружи помещения, позволяет определять сопротивление теплопередаче и термическое сопротивление ограждающих конструкций и изделий по ГОСТ 26254 и 26602.1.
Прибор состоит из программируемых десятиканальных не автономных модулей и электронного блока, предназначенного для программирования и сбора информации, накопленной модулями. В комплект прибора может входить до десяти модулей различного назначения.
Прибор обеспечивает выполнение измерений одновременно по всем измерительным каналам подключенных модулей в ОПЕРАТИВНОМ режиме, а также в режиме НАБЛЮДЕНИЯ с автоматической регистрацией тепловых потоков, температуры воздуха через интервалы времени, установленные пользователем. Прибор оснащен функцией передачи данных на ПК и часами реального времени. Получаемая в процессе измерений информация автоматически архивируется и маркируется датой и временем измерения. Предусмотрена возможность графического отображения контролируемых параметров во времени, распечатка архивированной информации в виде таблиц.
Питание - сеть ~220В/50Гц, бесперебойное питание - аккумулятор 12В/1,3А-Ч.
Технические характеристики
| Наименование характеристик | ИТП-МГ4.03/Х(II) «ПОТОК» | |
| Диапазон измерения плотности тепловых потоков, Вт/м 2 | 10…999 | |
| Диапазон измерения температуры, С | -30…+70 | |
| Диапазон определения сопротивления теплопередаче, м 2 -К/Вт | 0,05…5 | |
| Относительная погрешность измерения плотности тепловых потоков, не более, % | ±6 | |
| Абсолютная погрешность измерения температуры, не более, °С | ±0.2 | |
| Объем архивируемой информации, значений | 5000 на канал | |
| Общее количество измерительных каналов | 10…100 | |
| Количество измерительных каналов модуля: | ||
| - канал теплового потока | Конфигурация по заказу | |
| - канал температуры | ||
| Длительность наблюдений (режим самописца), час | 1...400 | |
| Интервал измерений (режим самописца), мин | 1...180 | |
| Габаритные размеры, мм: | ||
| - электронного блока | 205x140x85 | |
| - модуля | 120x75x35 | |
| - преобразователя теплового потока | ø10x52, ø27х2 | |
| - преобразователя температуры (контактный) | ø12х4 | |
| Масса прибора с одним модулем, не более, кг | 2,2 | |
Комплект поставки
Электронный блок, модули с преобразователями теплового потока и температуры упаковочный кейс, паста теплопроводная, кабели связи с ПК, CD с программным обеспечением, руководство по эксплуатации.
Конфигурация поставляемых модулей - по спецзаказу.
