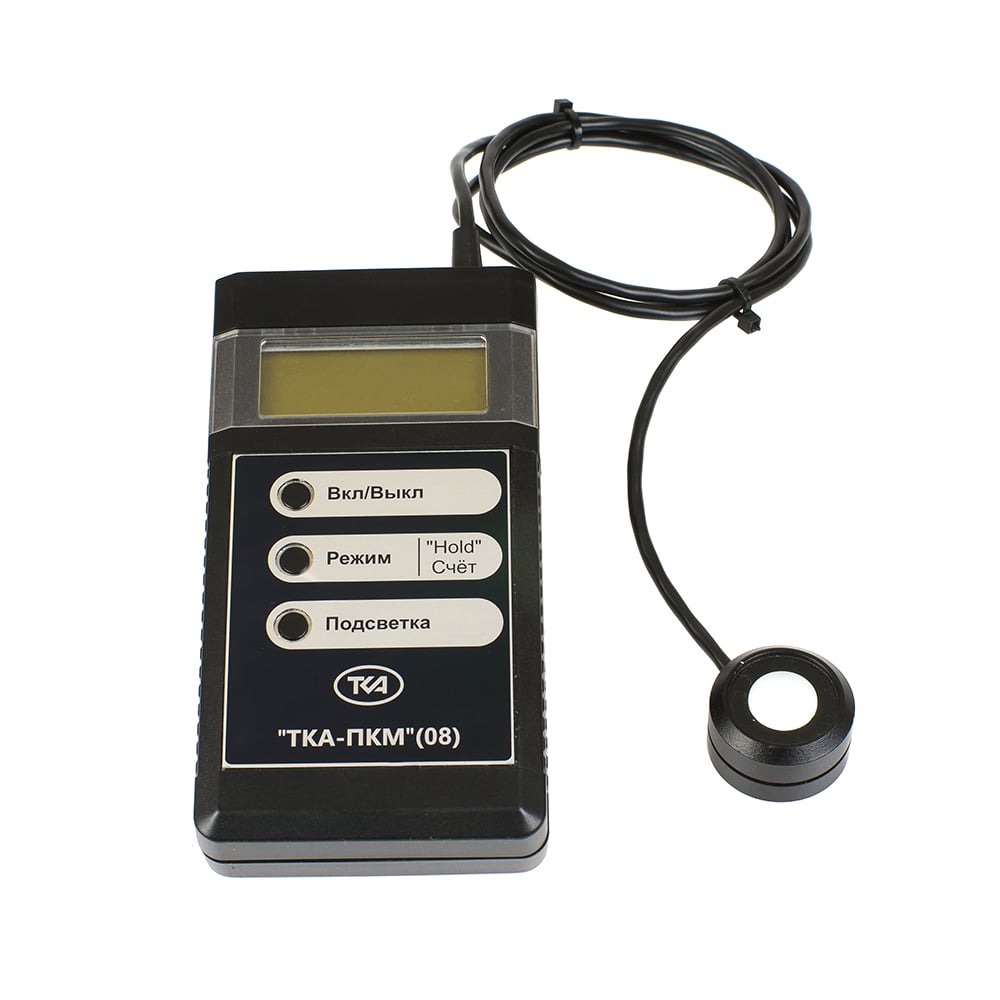

ТКА-ПКМ 08 Люксметр-пульсметр
НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ
Прибор предназначен для измерения коэффициента пульсации источников излучения и освещённости в видимой области спектра (380 ... 760) нм.
Среди показателей качества световой среды особое место занимает пульсация освещенности. Известно, что колебания освещенности с частотой 100 Гц, превышающей критическую частоту слияния световых мельканий, зрительно не воспринимаются, однако отрицательное воздействие пульсации освещенности на биоэлектрическую активность мозга подтверждена многочисленными исследованиями. Установлено также возрастание отрицательного действия колебаний света на организм человека с увеличением глубины колебаний. Это определяет требования к ограничению глубины пульсации освещенности при изменении во времени светового потока
ОПИСАНИЕ
В основе прибора лежит принцип преобразования сигнала непрерывным образом, основанный на дискретизации аналогового сигнала и дальнейшее преобразование последовательности дискретных отсчетов. Работа идет в дискретном времени с дискретизацией отсчетов, выбираемой встроенным 8-ми канальным 12-ти разрядным АЦП. Отсчеты сигналов представляются в виде двоичных слов. Эти слова затем преобразуются в цифровом процессоре по заданному алгоритму. Для визуализации процесса преобразования сигнала используется знакосинтезирующий жидкокристаллический индикатор.
Принцип работы прибора заключается в преобразовании фотоприемным устройством излучения в электрический сигнал с последующей обработкой его микроконтроллером и цифровой индикацией числовых значений коэффициента пульсаций в % и освещенности в лк.
ХАРАКТЕРИСТИКИ
Диапазоны измерения:
освещенности, лк.....................................................................10 - 200 000
коэффициента пульсации, %...................................................1 - 100
Предел допускаемой основной относительной погрешности измерения:
освещённости, %............................................................ 8,
коэффициента пульсации............................................ 10.
Время непрерывной работы прибора, ч (не менее)........................8,0.
Рабочие условия эксплуатации прибора:
температура окружающего воздуха, °С....................................от 0 до 40
относительная влажность воздуха при температуре 25°С, %......95
атмосферное давление, кПа......................................................80-110
Для питания прибора используется батарея типа "Крона" ТУ 16-729.060-91.
Габаритные размеры прибора, мм (не более):
измерительный блок ........................................160х85х30
фотометрическая головка ...............................Ø36х21 мм
Масса прибора, кг (не более)....................................0,5
Средняя наработка на отказ, ч, не менее...............2000
