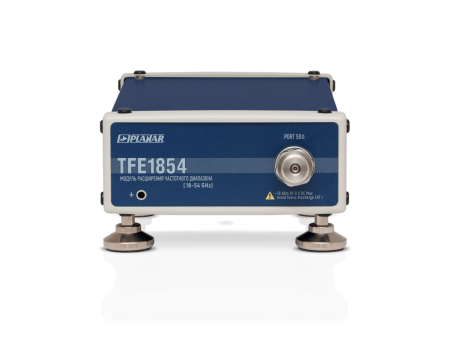

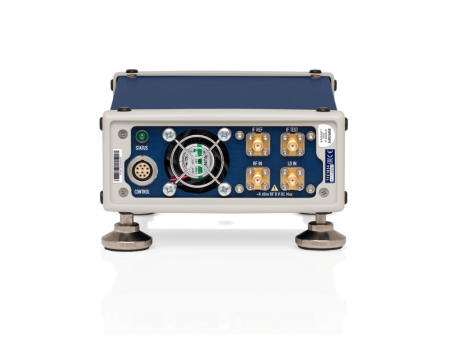

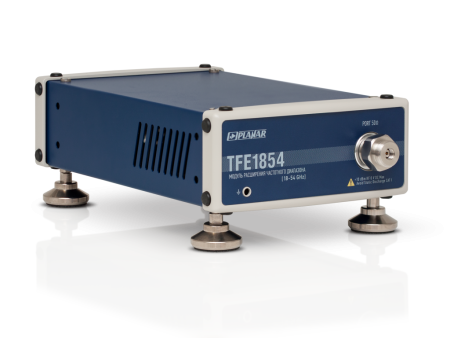

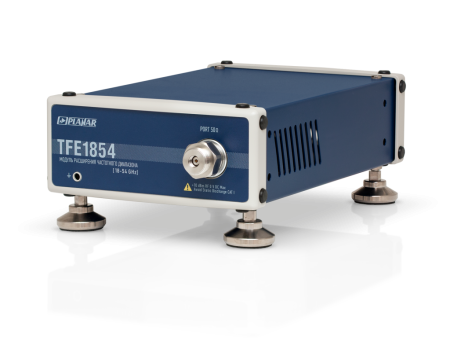

Модуль расширения частотного диапазона TFE1854

Под заказ

Производитель: ООО «ПЛАНАР»

Гарантия: 36 мес.

Цена по запросу

Оставить заявку

Описание
Характеристики

Модуль расширения частотного диапазона TFE1854 работает совместно с анализаторами цепей векторными серии Кобальт, образуя измерительную систему комплексных коэффициентов передачи и отражения в расширенном диапазоне частот. Управление системой осуществляется программным обеспечением анализатора. Автономной работы не предусмотрено, модуль без подключения к анализатору не может быть использован для проведения измерений.

Модуль TFE1854 является сверхкомпактным устройством. Он состоит из следующих основных элементов: умножителей частот измерительного и гетеродинного сигналов, широкополосного усилителя мощности с автоматической регулировкой, направленных ответвителей и преобразователей частоты. Также в состав входят платы питания и управления.

Основные отличия TFE1854 - диапазон рабочих частот 18-54 ГГц, коаксиальный измерительный тракт.

Диапазон рабочих частот, ГГц	от 18 до 54
Пределы допускаемой относительной погрешности установки частоты выходного сигнала	±2×10^–6
Диапазон установки уровня выходной мощности, дБм: от 18 ГГц до 50 ГГц свыше 50 ГГц до 54 ГГц	от -20 до +3 от -20 до -6
Диапазон измерений модуля коэффициента отражения	от 0 до 1
Диапазон измерений модуля коэффициента передачи в диапазоне частот, дБ: от 18 ГГц до 36 ГГц свыше 36 ГГц до 50 ГГц свыше 50 ГГц до 54 ГГц	от -110 до +10 от -100 до +10 от -100 до +5
Количество измерительных портов	1
Параметры измерительных портов: тип соединителей волновое сопротивление, Ом	NMD 1,85 мм, вилка 50
Управление: тип соединителя интерфейс	LEMO B-series SPI
Напряжение питания постоянного тока, В	от 9 до 15
Потребляемая мощность, Вт, не более	25
Время установления рабочего режима, ч, не более	1
Габаритные размеры (длина × ширина × высота), мм, не более	240 × 144 × 60
Масса, кг, не более	2,2
