Модули расширения частотного диапазона FEV

Под заказ

Производитель: ООО «ПЛАНАР»

Гарантия: 36 мес.

Цена по запросу

Оставить заявку

Описание
Характеристики

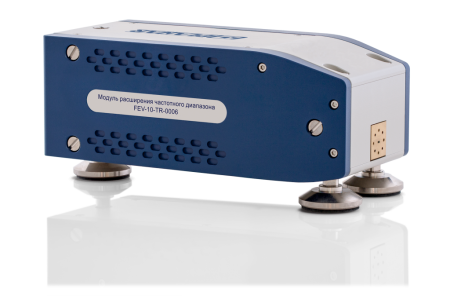

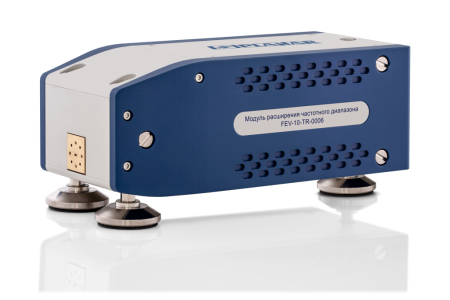

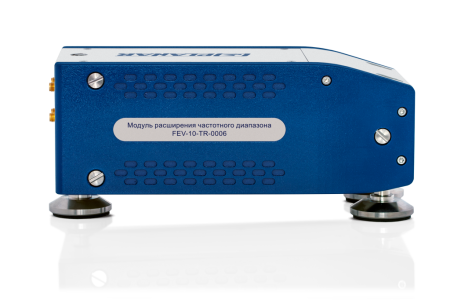

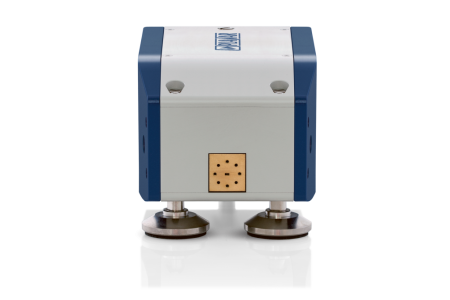

Модули расширения частотного диапазона FEV работают совместно с анализаторами цепей векторными серии Кобальт, образуя измерительную систему комплексных коэффициентов передачи и отражения в расширенном диапазоне частот. Управление системой осуществляется программным обеспечением анализатора.
Автономной работы не предусмотрено, модуль без подключения к анализатору не может быть использован для проведения измерений.

Основные отличия:

FEV15 - диапазон рабочих частот 50-75 ГГц, волноводный измерительный тракт
FEV12 - диапазон рабочих частот 60-90 ГГц, волноводный измерительный тракт
FEV10 - диапазон рабочих частот 75-110 ГГц, волноводный измерительный тракт

	FEV10			FEV12			FEV15
Характеристика	Мин	Тип	Макс	Мин	Тип	Макс	Мин	Тип	Макс
Диапазон рабочих частот,ГГц	75		110	60		90	50		75
Уровень выходной мощности, дБм	0	+5		+2	+5		+5	+8
Динамический диапазон², дБм	100	110		100	110		110	120
Направленность некорректированная, дБ	40	45		40	45		40	45
Отклонение результата измерений значения 0 дБ модуля коэффициента передачи и отражения³, дБ		±0,2			±0,2			±0,2
Отклонение результата измерений значения фазы коэффициента передачи и отражения³, Градус		2			2			2
Точка компрессии по уровню 0,1 дБ измерительного порта, дБм		+10			+15			+15
Диапазон частот на входе «RF», ГГц	6,25		9,17	5		7,5	6,25		9,375
Уровень мощности на входе «RF»,дБм		0			0			0
Диапазон частот на входе «LO»,ГГц	4,688		6,875	5		7,5	4,17		6,25
Уровень мощности на входе «LO»,дБм		0			0			0
Выходная частота ПЧ (IF), МГц		7,5			7,5			7,5
Максимальный уровень мощности на входе измерительного порта, дБм	+20			+20			+20
Максимальный уровень мощности на входах «RF» и «LO», дБм	+10			+10			+10
Тип соединителя измерительного порта	WR-10 IEEE 1785-2a совместим с UG-387/UM			WR-12 IEEE 1785-2a совместим с UG-387/U			WR-15 IEEE 1785-2a совместим с UG-385/U
Тип разъема входов «RF», «LO» и «IF»	SMA (гнездо)			SMA (гнездо)			SMA (гнездо)
Питание	+6 В при 2200 мА
Вес, кг	3,5
Габариты (Д х Ш х В), мм	220 х 105 х 80
Диапазон рабочих температур, ºС	0…30

1 - Технические характеристики являются типовыми и могут быть изменены без предварительного уведомления
2 - При ширине полосы пропускания фильтра ПЧ 10 Гц
3 - Измерено после прогрева в течение 1 час и через 1 час после калибровки. Предполагается, что кабель RF и LO неизменны.
