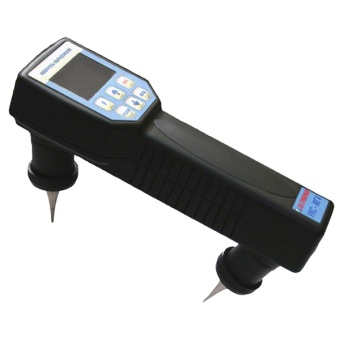

Ультразвуковые приборы для контроля прочности материалов УКС-МГ4, УКС-МГ4С
Приборы УКС-МГ4, УКС-МГ4С предназначены для контроля дефектов, определения прочности бетона в сборных и монолитных бетонных и железобетонных изделиях и конструкциях по ГОСТ 17624, определения прочности силикатного кирпича по ГОСТ 24332 и других твердых материалов на основе измерения времени распространения импульсных ультразвуковых колебаний (УЗК) на установленной базе прозвучивания.
При работе с прибором УКС-МГ4 используется поверхностный, а при работе с прибором УКС-МГ4С поверхностный и сквозной методы прозвучивания.
Основные функции приборов:
- Измерение времени и скорости распространения ультразвука в материалах при сквозном и поверхностном прозвучивании
- Определение прочности строительных материалов по установленной градуировочной зависимости
- Оценка прочности бетонов неизвестного состава по градуировочным характеристикам ЦНИИОМПТ
- Возможность установки индивидуальных градуировок для различных видов стройматериалов
- Определение глубины трещин
- Поиск дефектов по аномальному уменьшению скорости распространения ультразвука
- Архивация получаемой в результате измерений информации в памяти прибора, с фиксацией времени, даты, вида, характеристики стройматериала и коэффициента вариации (объем памяти 10000 результатов).
- Передача информации, полученной в результате измерений, на ПК
Электронный блок прибора совмещен с преобразователями для поверхностного прозвучивания (база 120мм), что обеспечивает удобство в работе, малые габариты и вес.
Область применения приборов - строящиеся и эксплуатируемые здания и сооружения, гидротехнические сооружения, сооружения с затрудненным двухсторонним доступом к контролируемым участкам, предприятия стройиндустрии.
Технические характеристики
Наименование характеристики | УКС-МГ4 | УКС-МГ4С |
Диапазон измерений времени распространения УЗК, мкс | 15…150 | 15...2000 |
Дискретность индикации времени распространения УЗК, мкс | 0,1 | |
Пределы основной абсолютной погрешности измерения времени распространения УЗК, мкс |
±(0,01t+0,1) | |
Амплитуда напряжения генератора зондирующих импульсов , В | 500±100 | |
Рабочая частота колебаний, кГц | 70±15 | |
Питание два элемента АА.LR6, В | 3 | |
Габаритные размеры, мм | ||
- электронного блока с преобразователями (ПЭП) для поверхностного прозвучивания; |
230х130х55 | 230х130х55 |
- ПЭП для сквозного прозвучивания. | - | ø35х120 |
Масса прибора, кг | 0,5 | 0,7 |
Комплект поставки
Электронный блок, совмещенный с ПЭП для поверхностного прозвучивания, контрольный образец, упаковочный кейс, кабель связи с ПК, CD с программным обеспечением, руководство по эксплуатации.
Дополнительно для УКС-МГ4С: ПЭП для сквозного прозвучивания, ремень, литол.
