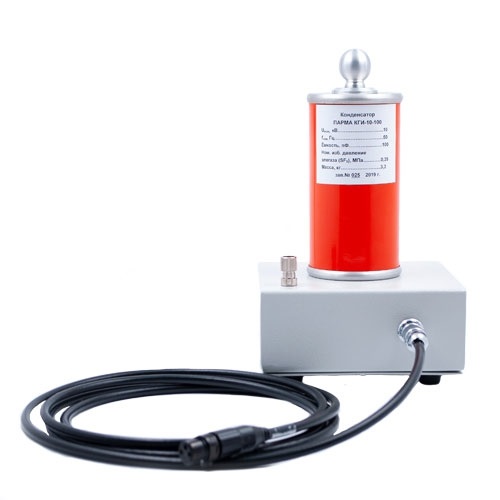

ПАРМА КГИ-10-100 — конденсатор
Назначение конденсатора ПАРМА КГИ-10-100:
Конденсатор ПАРМА КГИ-10-100 высоковольтный измерительный конденсатор на 10 кВ предназначен для использования в комплекте с измерителем параметров изоляции ПАРМА ТЕНЗОР-2 при измерении емкости и тангенса угла диэлектрических потерь высоковольтной изоляции (конденсаторов, вводов, трансформаторов, изоляторов) и характеристик частичных разрядов (далее – ЧР) жидких диэлектриков в лабораторных и полевых условиях.
Устройство и работа конденсатора ПАРМА КГИ-10-100:
Работа конденсатора ПАРМА КГИ-10-100 осуществляется следующим образом. Через емкость С при приложении напряжения протекает емкостной ток, строго пропорциональный приложенному напряжению, что обеспечивается высокой стабильностью и малым потерям в газовой емкости. Это обстоятельство позволяет применять конденсатор в качестве эталонной емкости при измерении тангенса угла диэлектрических потерь или высоковольтного плеча делителя напряжения.
При использовании конденсатора ПАРМА КГИ-10-100 в качестве эталонной емкости при измерении тангенса угла потерь (tgδ) он подключается высоковольтным электродом параллельно емкости изоляции объекта испытания (конденсатор с потерями), а низковольтным – к выводу измерителя параметров изоляции ПАРМА ТЕНЗОР-2.
При использовании конденсатора ПАРМА КГИ-10-100 в качестве высоковольтного плеча делителя напряжения к его низковольтному электроду подключается низковольтное плечо делителя.
Технические характеристики конденсатора ПАРМА КГИ-10-100:
| Параметр | Значение |
| Номинальное напряжение, кВ | 10 |
| Испытательное напряжение в течение 1 мин, кВ | 15 |
| Номинальная емкость, пФ | 50/100±5 |
| Относительная погрешность измерения емкости, % | ±0,5 |
| Номинальная частота, Гц | 50 |
| Дрейф частоты | <1×10-5 |
| Класс точности, %, не более | ±0,1 |
| ЧР уровень | <2 пКл |
| tgδ, не более | ±5·10-5 |
| Номинальное давление заполнения, кПа | 350±50 |
| Минимальное давление элегаза, при котором обеспечивается электрическая прочность изоляции при номинальном напряжении, МПа | 0,05 |
| Газовая среда | элегаз (SF6) |
|
Дополнительная погрешность измерений: - от температуры, на каждый градус - от изменения давления, кПа |
3×10-5/°C 2.2×10-3/kPa |
| Габаритные размеры, мм | 270х170х170 |
| Масса, кг, не более | 3,3 |
| Нормальные условия применения конденсатора по ГОСТ 15150-69 | |
| Номинальная температура окружающего воздуха | от 15 до 30 °С |
| Относительная влажность воздуха | от 30 до 80 % |
| Атмосферное давление | от 84 до 106,7 кПа |
| Рабочие условия применения в части климатических воздействий соответствуют категории размещения 3 по ГОСТ 15150-69 при следующих рабочих условиях применения | |
| Температура окружающего воздуха | от минус 5 до плюс 45 °С |
| Относительная влажность воздуха | 90 % при 30 °С |
| Атмосферное давление | от 84 до 106,7 кПа |
| Высота над уровнем моря | не более 2000 м |
|
Содержание химически активных и опасных в отношении взрыва примесей содержащих корозионно-активных агентов типа II |
по ГОСТ15150 |
| По условиям транспортирования оптический транслятор соответствует требованиям, предъявляемым к группе 3, по ГОСТ 15150- 69 при следующих предельных условиях транспортирования | |
| Температура окружающего воздуха | от минус 25 до плюс 55 °С |
| Относительная влажность воздуха | 95 % при 30 °С |
| Атмосферное давление | от 70 до 106,7 кПа |
Комплект поставки ПАРМА КГИ-10-100
| № | Наименование | Количество |
| 1 | Конденсатор ПАРМА КГИ-10-100 | 1 |
| 2 | Паспорт | 1 |
| 3 | Кабель с кабельным разъемом | 1 |
| 4 | Тара упаковочная | 1 |
