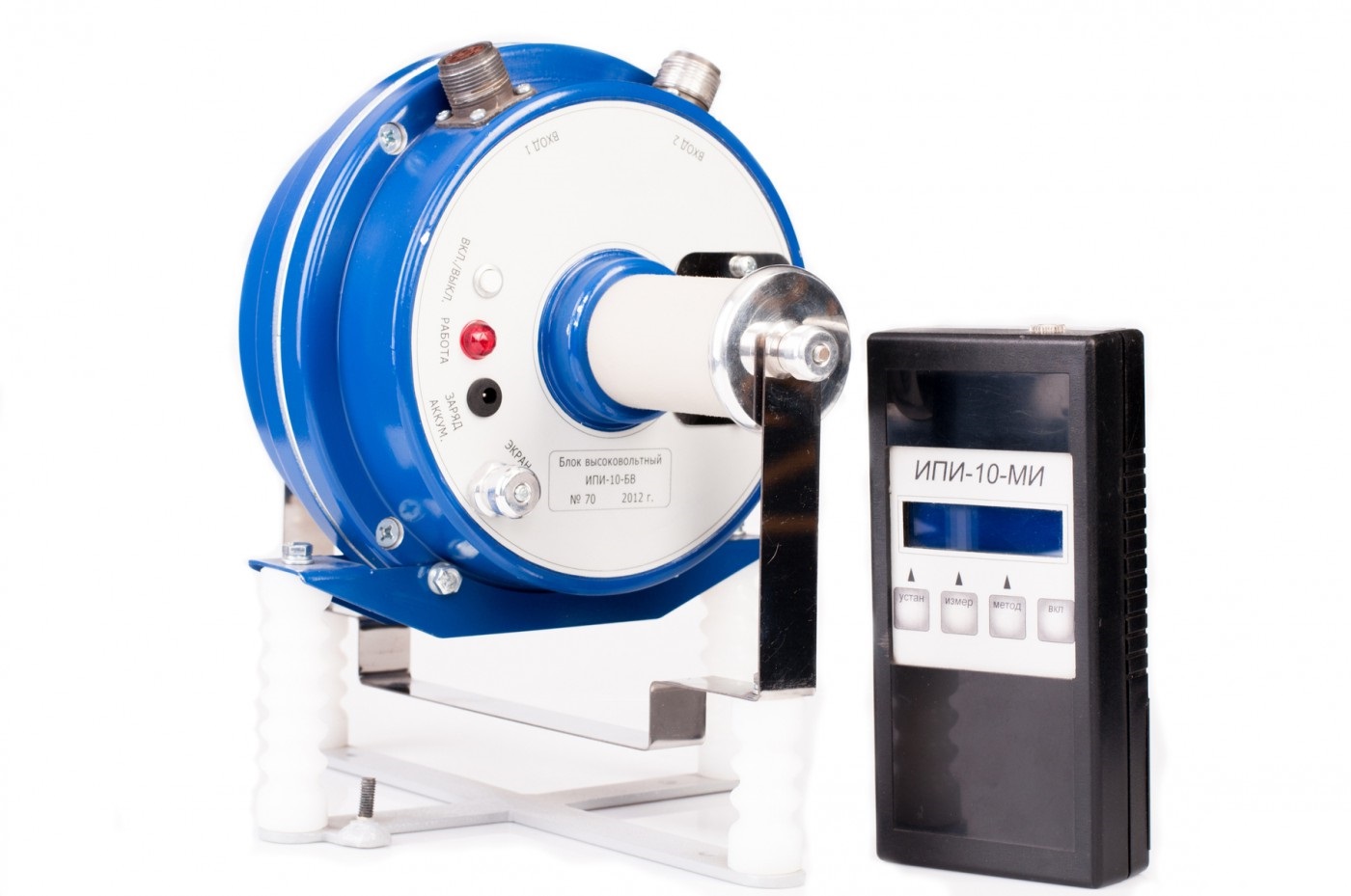

ИПИ-10-Молния — измеритель параметров изоляции

Под заказ
Производитель: Молния-Белгород
Гарантия: 12 месяцев
Реестр РК: до 30.10.2020г.
Межповерочный интервал: 12 месяцев
Цена по запросу

Назначение измерителя параметров изоляции ИПИ-10-Молния

ИПИ-10 МОЛНИЯ предназначен для измерения тангенса угла диэлектрических потерь tgδ и емкости высоковольтной изоляции С при техническом обслуживании, ремонте, наладке, испытаниях различных энергетических объектов как на месте их установки, так и в условиях лабораторий, а также для измерения тангенса угла диэлектрических потерь и емкости различных электроизоляционных материалов.

Особенности измерителя параметров изоляции ИПИ-10-Молния

    Изготовлен в исполнении, отвечающим требованиям ГОСТ 22261 для электронных измерительных приборов группы 4;
    Предел допускаемой дополнительной погрешности измерения, вызванной изменением температуры окружающего воздуха от нормальной (20±5 °С) до любой в пределах рабочей области, не превышает половины предела допускаемой основной погрешности измерения на каждые 10 град. изменения температуры;
    Позволяет проводить измерение по «нормальной»/«прямой» и «инверсной»/ «перевернутой» схемам измерения, что обеспечивает измерение параметров изоляции объектов, как с изолированными, так и с заземленными выводами;
    Обеспечивает вывод результатов измерений на жидкокристаллический дисплей (ЖКИ) блока индикации. Связь между высоковольтным измерительным блоком и блоком индикации осуществляется по радиоканалу в диапазоне частот 845-945 МГц при выходной мощности передатчика 1 мВт на расстоянии 5-7 м;
    Изображение цифр и знаков на дисплее различимо на расстоянии не менее 0,8 м при внешней освещенности от 10 до 1000 лк.
    В нормальных и рабочих условиях применения готов к работе в течение не более 1 мин после включения;
    Продолжительность работы измерителя определяется энергоемкостью применяемых электрохимических аккумуляторов. При емкости батарей 1800 мА·час продолжительность работы составляет не менее 8 ч;
    Средняя наработка на отказ для рабочих условий применения не менее 4000 ч;
    Средний срок службы измерителя – не менее 8 лет.

Технические характеристики измерителя параметров изоляции ИПИ-10-Молния

Параметр Значение
Первый диапазон («ВХОД 1»)
Диапазон измерений тангенса угла диэлектрических потерь1) от 5·10-4 до 0,3;
Предел допускаемой абсолютной основной погрешности при измерении тангенса угла диэлектрических потерь, для всего диапазона измерения емкости при частоте испытательного напряжения:
50 Гц + (5·10-4 + 0,05 tgδ)
54 Гц + (1·10-3 + 0,13 tgδ)
Диапазон измерения емкости при испытательном напряжении:
10 кВ от 25 пФ до 30 000 пФ;
5 кВ От 50 пФ до 60 000 пФ;
Предел допускаемой основной погрешности при измерении емкости на частоте:
50Гц + (0,5 пФ+0,03 Сх);
54 Гц + (0,5 пФ+0,04 Сх);
Диапазон рабочего напряжения от 1 до 10 кВ;
Предел допускаемой относительной погрешности при измерении среднеквадратического напряжения на частоте
50 Гц +3%;
54 Гц +3%.
Сила тока через объект измерения, А2) от 0 до 0,150
1)-измеритель производит пересчет тангенса угла диэлектрических потерь, измеренного на частоте 54 Гц к частоте 50 Гц;
2)- приведено для справки.
Второй диапазон («ВХОД 2»)
Диапазон измерений тангенса угла диэлектрических потерь1) от 1·10-3 до 0,3;
Предел допускаемой абсолютной основной погрешности при измерении тангенса угла диэлектрических потерь, для всего диапазона измерения емкости при частоте испытательного напряжения:
50 Гц + (1·10-3+ 0,1 tgδ)
54 Гц Не нормируется
Диапазон измерения емкости при испытательном напряжении:
10 кВ от 30 000 пФ до 1,5·106 пФ;
5 кВ от 60 000 пФ до 3·106 пФ
Предел допускаемой основной погрешности при измерении емкости на частоте:
50Гц + (2 пФ+0,05 Сх);
54 Гц Не нормируется
Диапазон рабочего напряжения от 1 до 10 кВ;
Предел допускаемой относительной погрешности при измерении среднеквадратического напряжения на частоте
50 Гц +3%;
54 Гц +3%.
Сила тока через объект измерения, А2) до 5
1)-измеритель производит пересчет тангенса угла диэлектрических потерь, измеренного на частоте 54 Гц к частоте 50 Гц;
2)- приведено для справки.
УСЛОВИЯ ЭКСПЛУАТАЦИИ ИЗМЕРИТЕЛЯ
Нормальные условия применения
Температура окружающего воздуха, °С 20±5
Относительная влажность воздуха, % 30–50
Атмосферное давление, кПа (мм рт. ст.) 84–106 (630–795)
Частота питающей сети, Гц 50±1
Рабочие условия применения
Температура окружающего воздуха, °С от минус 10 до плюс 40
Относительная влажность воздуха, % до 90 при 30 °С
Атмосферное давление, кПа (мм. рт. ст.) 70–106,7 (537–800)
Частота питающей сети, Гц 50±1 или 54±0,2 Гц
Предельные условия транспортирования
Температура окружающего воздуха, °С от минус 50 до плюс 50
Относительная влажность воздуха, % до 95 при 30 °С
Атмосферное давление, кПа (мм рт. ст.) 70–106,7 (537–800)
Максимальное число ударов в минуту 80–120
максимальное ускорение, м/с2 30

Комплект поставки ИПИ-10-Молния

Наименование Количество
1. Блок высоковольтный ИПИ-10 МОЛНИЯ-БВ 1
2. Блок индикации ИПИ-10 МОЛНИЯ 1
3. Зарядное устройство (9-12В, 300-900 мА) 2
4. Подставка изоляционная (ПИ-10) 1
5. Кабель измерительный ИК-1 (1,5 м) 1
6. Кабель измерительный ИК-30 (30 м) 1
7. Руководство по эксплуатации 1
