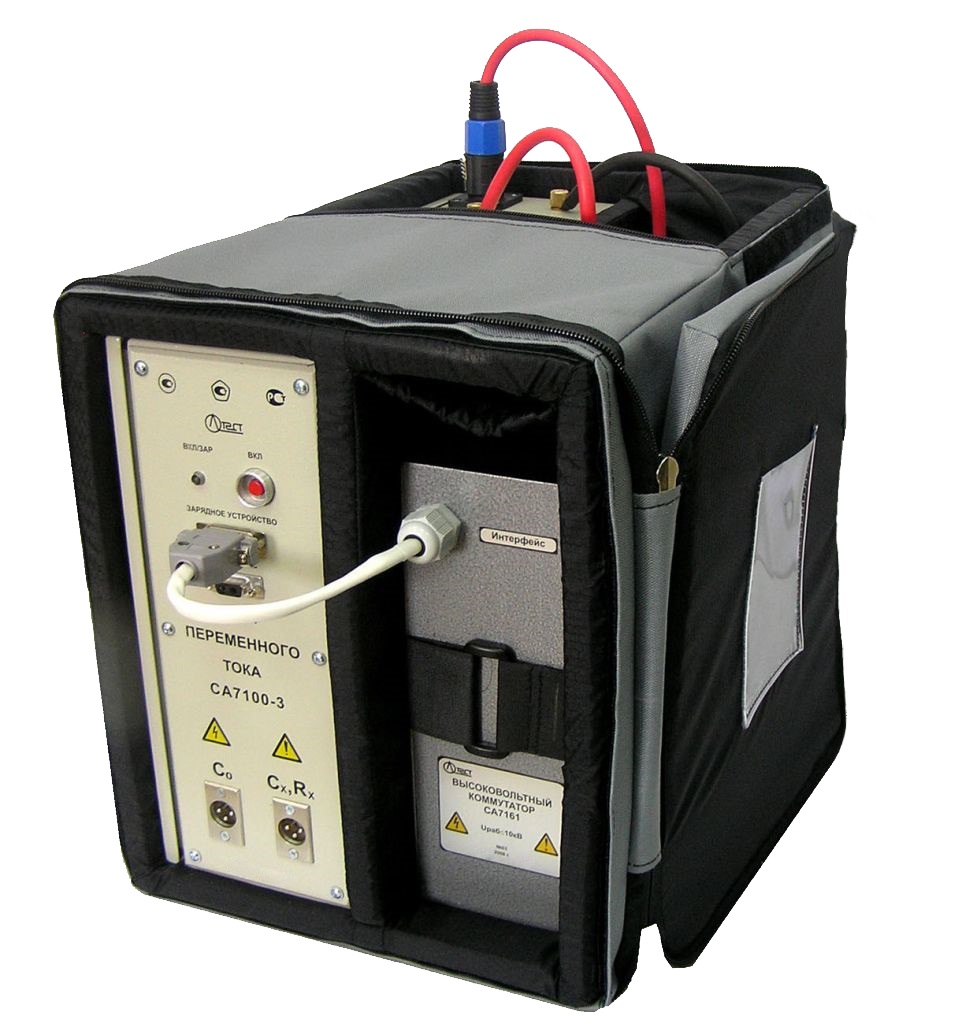

СА7100-3К — комплект диагностический мобильный
Описание комплекта диагностического мобильного СА7100-3К:
Полная автоматизация процесса измерений с помощью комплекса диагностического СА7100-3К способствует снижению влияния ошибок персонала на результаты контроля параметров изоляции. Автоматическая коммутация режимов измерений ”tgδ, C” « “R, Kа” и схем измерений “прямая” « ”инверсная” (“нормальная” « ”перевернутая”) дает возможность выполнять измерение tgδ, C, R и Kа используя одно подключение к объекту.
Эксплуатационные характеристики комплекта диагностического мобильного СА7100-3К:
Источник переменного рабочего напряжения (далее - ИПРН) обеспечивает преобразование сетевого напряжения 220 В 50 Гц в напряжение от 200 В до 10 кВ. Также ИПРН выполняет поворот фазы рабочего напряжения на 180° при реализации метода “двух отсчетов”.
Управление работой ИПРН осуществляется при помощи БУ Моста, что позволяет полностью автоматизировать процесс измерения тангенса угла потерь и емкости. Связь ИПРН и БУ осуществляется с помощью волоконно-оптического кабеля, таким образом обеспечивается полная электробезопасность персонала во время проведения измерений.
Блок-схема подключения передвижной установки на базе Моста СА7100-3 к объекту измерения
Мост с ИПРН и Коммутатором СА7161 может использоваться в двух вариантах:
- стационарно (в составе передвижной лаборатории);
- в виде передвижной установки.
В первом случае ИПРН закрепляется в огражденной высоковольтной зоне передвижной лаборатории четырьмя болтовыми соединениями. Блок измерительный Моста и Коммутатор СА7161, установленные в амортизирующую сумку, крепятся к подставке, изолированной относительно корпуса ИПРН (изоляция рассчитана на переменное рабочее напряжение 10 кВ). Во втором случае ИПРН, Мост и Коммутатор СА7161 монтируются на тележку, используя те же элементы крепления, что и при стационарном варианте использования. Также на тележке закрепляются сумки укладочные для кабелей и БУ, что значительно упрощает транспортировку полного комплекта Моста. При работе передвижная установка размещается в огражденной зоне, а оператор с БУ располагается за ее пределам
Технические характеристики комплекта диагностического мобильного СА7100-3К:
| Параметр | Значение | ||
| Диапазон регулирования переменного рабочего напряжения | от 1 кВ до 10 кВ | ||
| Точность установки переменного рабочего напряжения | 5% | ||
| Время установки переменного рабочего напряжения | не более 20 с | ||
| Максимальная выходная мощность | 3 кВ·А | ||
| Электропитание прибора | от 198 до 242 В при частоте 5 | ||
|
Масса: - ИПРН, не более - Передвижной установки (Блок измерительный Моста СА7100-3, Коммутатор СА7161, ИПРН, тележка), не более |
41 кг 87 кг |
||
|
Габаритные размеры: - ИПРН, не более - Передвижной установки (Блок измерительный Моста СА7100-3, Коммутатор СА7161, ИПРН, тележка), не более |
450×280×380 мм 500×1200×700 мм |
||
|
Нормальные условия применения: - температура окружающего воздуха - относительная влажность воздуха |
от +15 до +25 °С до 80% при температуре 25 °С |
||
|
Рабочие условия применения: - температура окружающего воздуха - относительная влажность воздуха |
от -10 до +40 °С до 80% при температуре 25 °С |
Комплект поставки СА7100-3К
| № | Наименование | Количество |
| 1 | Блок измерительный СА7100-3 | 1 |
| 2 | Блок управления (БУ) | 1 |
| 3 | Зарядное устройство | 1 |
| 4 | Многозначная коммутируемая мера емкости (МКМЕ) | 1 |
| 5 | Устройство тестирующее СА7135 | 1 |
| 6 | Коммутатор высоковольтный СА7161 | 1 |
| 7 | Блок сопряжения | 1 |
| 8 | ИПРН - источник переменного рабочего напряжения | 1 |
| 9 | Резистор, 150 кОм | 1 |
| 10 | Резистор, 1,5 МОм | 1 |
| 11 | Кабель измерительный (КИ1), 10 м | 1 |
| 12 | Кабель измерительный (КИ2), 1,5 м | 1 |
| 13 | Кабель измерительный высоковольтный (КИ3), 25 м | 1 |
| 14 | Кабель измерительный (КИ8), 2 м | 1 |
| 15 | Кабель высоковольтный (КВ1), 25 м | 1 (с кольц. нак.) |
| 16 | Кабель высоковольтный (КВ4), 1 м | 1 |
| 17 | Кабель высоковольтный (КВ5), 1 м | 1 |
| 18 | Кабель интерфейсный USB2AA/2 | 1 |
| 19 | Кабель интерфейсный последовательного порта (RS232) | 1 |
| 20 | Кабель волоконно-оптический ИПРН (ВОК1), 0,5м | 1 |
| 21 | Кабель волоконно-оптический (ВОК2), 3м | 1 |
| 22 | Кабель переходной (КП2) (разъем XLR-M – два зажима типа "крокодил") | 1 |
| 23 | Кабель переходной (КП4) (для подключения БУ) | 1 |
| 24 | Кабель питания сетевой 220 В 50 Гц | 1 |
| 25 | Кабель питания от бортовой сети 12 В | 1 |
| 26 | Кабель питания ИПРН | 1 |
| 27 | Перемычка | 1 |
| 28 | Переходник | 1 |
| 29 | Программное обеспечение Моста (диск инсталляционный) | 1 |
| Эксплуатационная документация | ||
| 30 | Руководство по эксплуатации. Часть 1. Техническая эксплуатация | 1 |
| 31 | Руководство по эксплуатации. Часть 2. Методика поверки | 1 |
| 32 | Паспорт | 1 |
| 33 | Схемы включения оборудования при проведении измерений параметров изоляции Мостами переменного тока СА7100 | 1 |
| Комплект упаковочной тары | ||
| 34 | Сумка укладочная для Блока измерительного и Коммутатора СА7161 | 1 |
| 35 | Сумка укладочная для БУ | 1 |
| 36 | Сумка укладочная для кабелей | 1 |
| 37 | Ящик картонный для упаковки ИПРН | 1 |
| Комплект ЗИП | ||
| 38 | Заглушка экранирующая | 1 |
| 39 | Стойка-удлинитель | 1 |
| 40 | Разъем кабельный типа XLR F | 2 |
| 41 | Разъем кабельный типа XLR M | 2 |
| 42 | Разъем кабельный типа SPEAKON NF4MC | 1 |
| 43 | Вставка плавкая ВПТ2-1А-250 В | 2 |
| 44 | Вставка плавкая ВПТ2-0,25 А-250 В | 2 |
| 45 | Вставка плавкая ZGTH-2A-500 B | 3 |
| 46 | Ключ корпусной | 1 |
