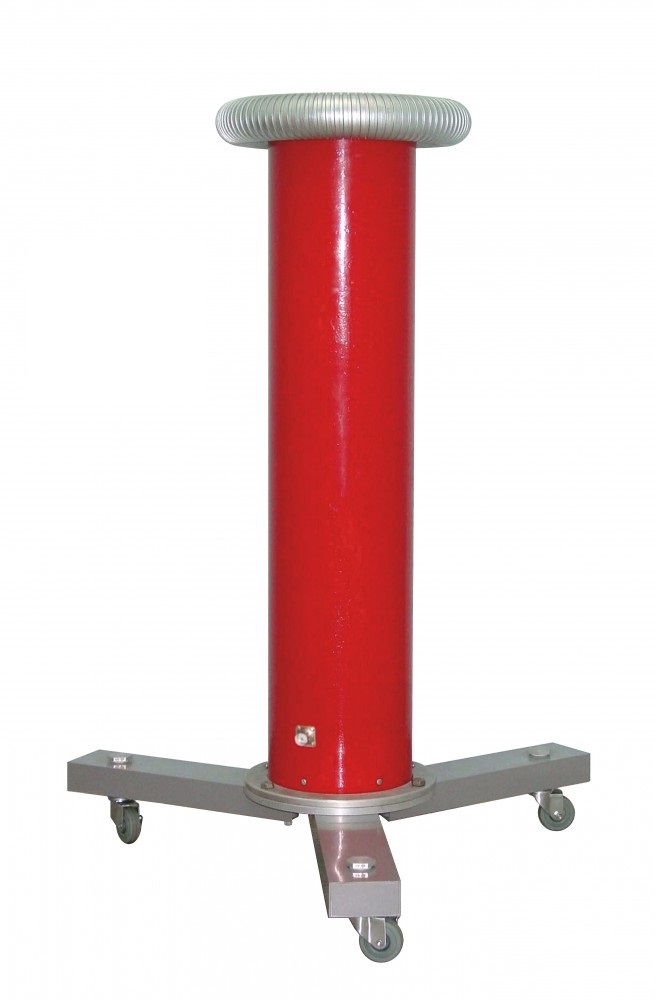

Делители напряжения ДН

Под заказ
Производитель: ТЕСТСЕТ
Гарантия: 12 мес.
Реестр РК: 26.09.2018
Межповерочный интервал: 24 мес.
Цена по запросу

Делители напряжения серии ДН предназначены для измерения высоких испытательных напряжений (1 - 200кВ) в соответствии с ГОСТ 17512:

  • ДН-ххЕ – емкостные делители для измерения переменного напряжения промышленной частоты;
  • ДН-ххЕО – емкостно-резистивные компенсированные делители для измерения переменного напряжения промышленной частоты и постоянного напряжения;


Основные технические характеристики элегазовых делителей приведены в таблице:

 Характеристика  Значение
ДН-10ЕО ДН-15ЕО ДН-50Е(О) ДН-100Е(О) ДН-100ЕО-200 ДН-200Е ДН-200ЕО
Номинальная частота, Гц 50 50 50 50 50 50 50
Номинальное напряжение Uном, кВ 10  15 50 100 100 200 200
Номинальное напряжение постоянного тока, кВ 15  20 - (70) - (100) 200 - 200
Испытательное напряжение частоты 50 Гц в течение 1 мин, кВ 13  20 65 125 125 235 235
Номинальное значение емкости плеча ВН, пФ 2350  1570 1000 500 500 300 250
Номинальное значение сопротивления плеча ВН, МОм 96  144 - (475) - (950) 1535 - 1740
Номинальное значение коэффициента деления 100  150 500 1000 2000 2000 2000
Максимальная погрешность коэфф. деления в диапазоне (0,1-1)Uном, % ± 1,0 ± 1,0 ± 1,0 ± 1,0 ± 1,0 ± 1,0 ± 1,0
Номинальное давление элегаза (избыточное), МПа 0,0  0,0 0,2 0,2 0,2 0,3 0,3
Объем для заполнения элегазом, л 0,15 0,15 4 8 8 18 18
Длина измерительного кабеля (тип RG58C), м 10 10 10 10 10 20 20
Габаритная высота, мм 320  440 550 870 870 1450 1450
Масса, кг, не более 0,7  1,0 6,0 9,5 9,5 24 24
  • Основная изоляция — синтетическая пленка и элегаз;
  • Низкое значение tgδ — 0,0005;
  • Номинальное выходное напряжение -100 В;
  • Линейность в широком диапазоне напряжений;
  • Относительно большие значения высоковольтной емкости;
  • Развитые электростатические экраны;
  • Отсутствие ЧР в изоляции, внутренней и внешней; возможность использования в качестве соединительных конденсаторов при измерениях характеристик частичных разрядов;
  • Элегазовые делители напряжения пожаробезопасны;
  • Высокая стойкость к транспортированию;
  • Необслуживаемые в эксплуатации;
  • Периодичность поверки — 2 года.

На каждый делитель прилагается свидетельство установленного образца о государственной поверке, выданное ФГУП "ВНИИМ им. Д.И.Менделеева"
