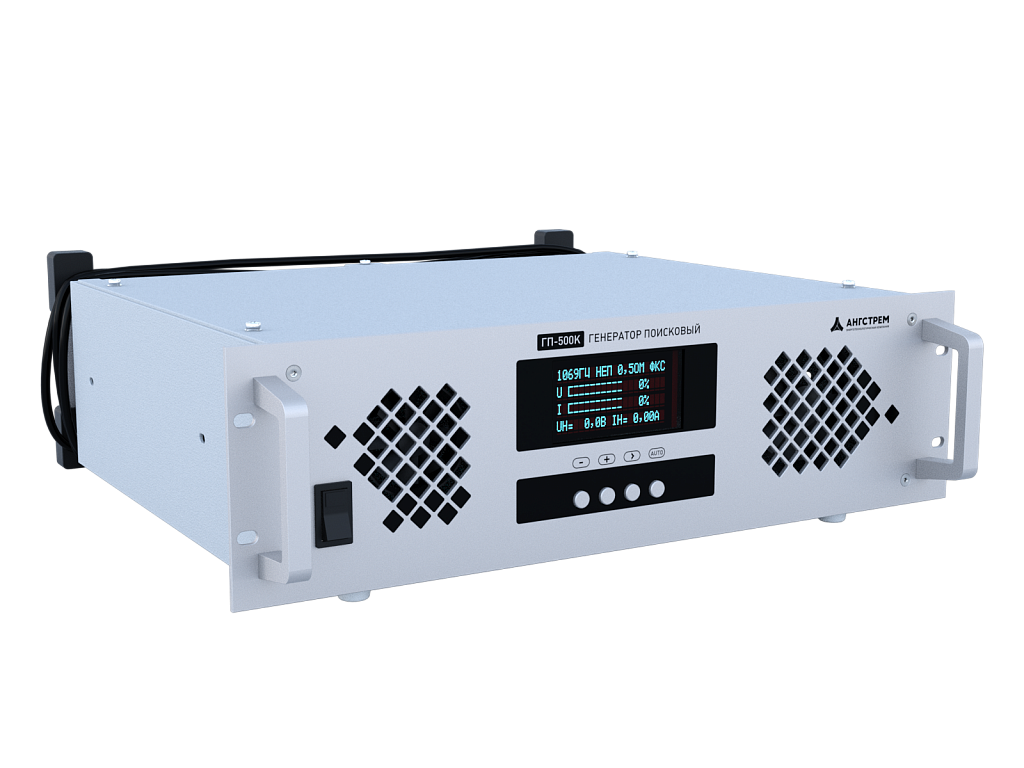

ГП-500К - генератор поисковый

ГП-500К - генератор поисковый
Цена по запросу
Гарантия
24 мес.
Производитель
Ангстрем
Сертификаты:
  • Описание
  • Характеристики
  • Комплектация

Назначение генератора ГП-500К:

Генератор поисковый с автоматическим согласованием нагрузки ГП–500К используется как источник тока синусоидальной формы звуковой частоты для определения мест повреждения силовых кабелей индукционным методом.

Генератор используется в составе комплекта поискового КП-500К, и обеспечивает точное определение:

  • мест повреждений подземных кабелей индукционным методом;
  • трассы прохождения подземных (скрытых) кабелей или металлических коммуникаций;
  • глубины залегания кабелей (коммуникаций).

Область применения генератора ГП-500К:

  • городское, промышленное и коммунальное электроснабжение;
  • электротранспорт;
  • строительство.

Особенности генератора ГП-500К:

  • Может в ряде случаев использоваться как устройство дожига (ток до 40 А);
  • Возможность выставления произвольной частоты самим пользователем (возможность работы с приемными устройствами любой частоты);
  • Работа в двухчастотном и трехчастотном режиме (чередование частот);
  • Автосогласование с нагрузкой и отображение сопротивления нагрузки (удобно для просмотра результата прожига/дожига);
  • Предусмотрено два языка интерфейса: русский, английский;
  • Генератор имеет системы ограничения выходной мощности, тока и напряжения, которые обеспечивают длительную работу на реактивную нагрузку, короткое замыкание или холостой ход без ухудшения коэффициента нелинейных искажений;
  • Возможность управление генератором осуществляется автономно с помощью 4-х кнопок с индикацией режимов на дисплее или дистанционно от компьютера по интерфейсу RS-232 или RS-485;
  • Генератор обеспечивает энергонезависимое память для сохранения режима работы;
  • Генератор имеет микропроцессорное управление, позволяющее использовать его в автоматизированных электролабораториях;
  • Время непрерывной работы не ограничено.

Принцип работы генератора ГП-500К:

На передней панели расположены органы управления и индикации:

  • переключатель «» с подсветкой - включение / выключение генератора;
  • четыре кнопки: « - », « + », « > », «AUTO»;
  • индикатор (дисплей).

На задней панели расположены:

  • розетка ВЫХОД, через которую подключается нагрузка;
  • разъёмы для подключения интерфейсных кабелей RS –232 и RS-485 (под заглушками);
  • клемма заземления;
  • разъем для подключения сетевого шнура питания, вилка которого имеет контакт заземления;
  • два сетевых предохранителя (6,3 А).

HTML

Технические характеристики генератора ГП-500К:

Параметр Значение
Рабочие частоты генератора, Гц 480,0±0,5 / 1069,0±0,5 / 9796,0±0,5
Форма выходного сигнала генератора синусоида
Коэффициент нелинейных искажений на рабочих частотах, %, не более 1
Режим работы непрерывный или импульсный
Форма огибающей в импульсном режиме меандр
Частота амплитудной модуляции напряжения генератора, Гц 1±0,1
Согласование выходного сопротивления генератора с нагрузкой автоматическое или вручную
Диапазоны согласования 0,5 Ом; 1 Ом; 2 Ом; 4 Ом; 8 Ом; 16 Ом; 32 Ом; 64 Ом; 128 Ом; 256 Ом
Выходное напряжение генератора на согласованную нагрузку 8 Ом, В 64±4
Выходной ток генератора на согласованную нагрузку 8 Ом, А 8±0,5
Выходная мощность генератора на согласованную активную нагрузку, Вт, не менее 500
Ток короткого замыкания генератора на диапазоне согласования 0,5 Ом, А 37,6±1,9
Напряжение холостого хода генератора на диапазоне согласования 256 Ом, В 450±20
Сопротивление изоляции первичных электрических цепей генератора относительно корпуса, МОм, не менее 10
Переходное сопротивление заземления, Ом, не более 0,1
Электрическая прочность изоляции первичных электрических цепей генератора относительно корпуса, В, не менее 1500
Напряжение питания генератора от сети переменного тока частотой 50 Гц, В от 187 до 242
Неравномерность выходной мощности в диапазонах автоматического согласования не превышает:
     - мощности в режиме простого согласования 6%
     - мощности в режиме стабилизации мощности (Р) 2%
     - тока в режиме стабилизации тока (I) 2%
Ограничение максимального напряжения (Um) относительно согласованного значения, % 125
Ограничение максимального тока (Im) относительно согласованного значения, % 117
Общий диапазон согласования, Ом от 0,35 до 362
Кратность нагрузки в пределах одного диапазона согласования 2
Потребляемая мощность, Вт, не более 800
Габаритные размеры, мм, не более 432 х 127 х 363
Масса генератора, кг, не более 20
Температура окружающей среды, °С -30...+40
Относительная влажность воздуха, при 25°С, % 90
Атмосферное давление, мм рт. ст. 530...800

HTML

Комплект поставки ГП-500К


Наименование, Индекс Применение Количество
1. Генератор ГП-500К ПУИА.566115.015 Предназначен для поиска мест повреждения, определения трассы и глубины залегания кабеля индукционным и акустическим методом 1
2. ПУИА.566115.035 Кабель сетевой 1
3. ПУИА.566115.017 Устройство соединительное 1
4. ПУИА 566115.018 Провод заземления 1
5. Разъём USB тип А катал. N 42-709-22 ELFA Под кабель интерфейса RS-485 1
6. ПУИА 566115.019 Кабель интерфейса RS-232 1
7. ПУИА 566115.019 Сумка укладочная генератора ГП-500К 1
8. Паспорт ПУИА.566115.015 ПС Паспорт генератора ГП-500К 1
9. Кейс (только в модификации с кейсом) Для переноски
