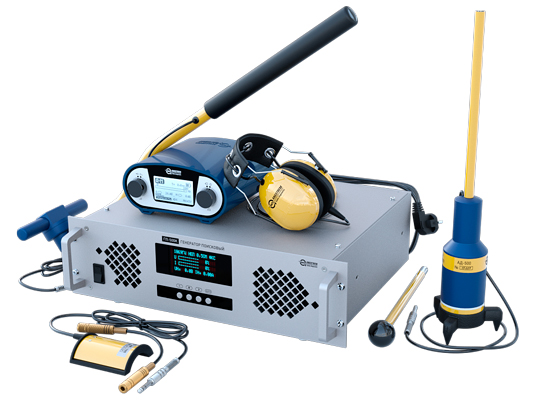

КП-500К — поисковый комплект (Исполнение 2)

КП-500К — поисковый комплект (Исполнение 2)
Цена: 2 927 520 тг.
Гарантия
24 мес.
Производитель
Ангстрем

В наличии

Сертификаты:
  • Описание
  • Характеристики
  • Комплектация

Комплект поисковый КП-500К (исполнение 2) – поисковый комплект, состоящий из Генератора поискового ГП-500К, интегрированного в кейс, и Приемника поискового ПП-500А в укладочной сумке.
Срок гарантии – 24 месяца.

Назначение

  1. Высокоточное определение мест повреждений подземных кабелей индукционным, акустическим и потенциальным методами.
  2. Обследование местности и поиск трассы коммуникаций (кабельные линии, трубопроводы и др.), в том числе находящихся под напряжением.
  3. Определение глубины залегания подземных коммуникаций.
  4. Выбор неисправного кабеля из пучка.
  5. Локализация повреждений оболочки кабеля, в том числе на основе изоляции из сшитого полиэтилена.
  6. Дожиг дефектной изоляции кабелей.

Комплект поисковый КП-500К обеспечивает работу с кабельными линиями протяженностью до 50 км и глубиной залегания до 12 м.
Точность локализация места повреждения зависит от характера повреждения (замыкание фаз на оболочку, межфазное замыкание, обрыв жил с заземлением или без заземления), квалификации и практических навыков пользователя. Максимальная точность определения места повреждения достигает 10 см.

Особенности


  1. Эффективность. Сочетание большой выходной мощности генератора и высокой чувствительности приемника позволяют успешно искать повреждения на кабельных трассах протяженностью до 50 км, глубиной залегания до 12 м с сопутствующими экранирующими коммуникациями (трубопроводы, ж/б перекрытия и т.п.). Синусоидальная форма сигнала обеспечивает максимальное использование мощности генератора при работе с узкополосным помехозащищенным приемником. Эффективная работа генератора с кабелями большой длины обусловлена, также, низким значением (480Гц) одной из примененных рабочих частот.
  2. Универсальность. Позволяет работать индукционным, акустическим и потенциальным методами. Автоматическое согласование с нагрузкой и отображение величины сопротивления упрощают работу после прожига. Генератор может использоваться для дожига поврежденной изоляции (ток до 40А).
  3. Поиск повреждений различного типа. Мультичастотный генератор расширяет диапазон применения поискового комплекта. Выбор рабочей частоты определяется видом отыскиваемого повреждения и условиями работы. Наибольшую эффективность дают двух- и трехчастотные режимы (чередование частот).
  4. Помехозащищенность. Качество и временная стабильность выходного сигнала генератора обеспечивают необходимую избирательность, а соответственно, помехозащищенность. Все рабочие частоты генератора не кратны основным промышленным частотам напряжения и их гармоникам, поэтому прибор не влияет на работу другой электронной аппаратуры. Высокая избирательность приемника обеспечивает электрическую помехозащищенность, позволяющую работать вблизи мощных источников регулярных помех.
  5. Надежность. Генератор имеет эффективные защиты от короткого замыкания, перенапряжения, перегрева, реактивной мощности (важный параметр для работы на протяженных кабельных линиях, имеющих большую собственную электрическую емкость). Процессорное управление обеспечивает постоянное проведение автоматической диагностики аппарата. Длительная работа генератора в режиме короткого замыкания и холостого хода является штатным рабочим режимом, при котором не только не ухудшается работоспособность, но и не искажается форма выходного сигнала. Время непрерывной работы прибора не ограничено.
  6. Индикация параметров. Генератор позволяет измерять напряжение, ток и сопротивление кабельной линии.
  7. Изменение частот. Возможность редактирования частот пользователем (добавление, изменение).
  8. Выбор программного обеспечения. Устанавливается русско- или англоязычное программное обеспечение по выбору заказчика.
  9. Малые габариты и вес. Поисковый комплект компактнее и легче зарубежных аналогов.
  10. Низкая стоимость. Цена комплекта в несколько раз ниже стоимости импортных аналогов.
  11. Высокие эксплуатационные характеристики. Рабочие температуры оборудования, находящиеся в диапазоне от -30 до +40°С, подтверждены не только испытаниями, но и эксплуатацией на Крайнем Севере, Дальнем Востоке, в Сибири и самых южных районах России.
  12. Применение в электролабораториях. Дистанционное управление генератором с помощью компьютера реализовано через RS232 или RS485. Обеспечено энергонезависимое сохранение установленного режима работы. Конструкция генератора выполнена в 19-дюймовом стандарте.
  13. Дополнительная защита. Генератор интегрирован в ударостойкий, влагозащитный кейс. Приемная часть размещается в специальной сумке. Благодаря кейсу генератора и укладочной сумке приборы удобно, легко и безопасно переносить и транспортировать.
  14. Гарантия. Срок гарантийной эксплуатации поискового комплекта в 2 раза выше, чем у аналогов, – 24 месяца.

Принцип работы


Индукционный метод. Создаваемый генератором ГП-500К ток индуцирует вокруг коммуникации электромагнитное поле. С помощью магнитной антенны МА-500 поискового приемника ПП-500А, находящейся в этом поле, обнаруживается электрический сигнал. Уровень сигнала служит информативным параметром поиска. Пространственное положение локальных максимумов и минимумов сигнала относительно коммуникации позволяет определить ее трассу и глубину залегания. Применение данного метода дает возможность определить расположение муфт, экранизирующих перекрытий и мест повреждений кабельной линии.

Акустический метод. Информативным сигналом является уровень кратковременного звукового сигнала (щелчка, удара), возникающего одновременно с электрическим искровым или дуговым разрядом, возникающим в месте повреждения кабеля в момент подачи на него высоковольтного импульса электрического напряжения. Для контроля и индикации сигнала используется высокочувствительный акустический датчик АД-500, преобразующий звуковой сигнал в электрический. Датчик подключен к переносному универсальному приемнику ПП-500А, снабженному звуковой и визуальной индикацией.


Потенциальный метод. Разность потенциалов создается протекающими в объеме грунта распределенными токами, которые наводятся электромагнитным полем вокруг коммуникации либо возникают вследствие утечки в месте повреждения изоляции, где образуется гальваническая связь с грунтом. Используется постоянный и переменный ток повышенной частоты (звукового диапазона). Величина измеренного напряжения и характер ее изменения вдоль коммуникации являются информативными параметрами для локализации места повреждения с помощью устройства потенциального АР-500 (А-рамка).



HTML

Технические характеристики комплекта поискового КП-500К:

Параметр Значение
Максимальная выходная мощность генератора, Вт 500
Чувствительность приёмника, мкВ 20
Количество каналов:
– индукционных активных 3
– индукционных пассивных 1
– акустических 1
Температура окружающей среды, °С -30...+40
Относительная влажность воздуха, при 25°С, % 90
Атмосферное давление, мм рт. ст. 530...800

Технические характеристики генератора ГП-500К:

Параметр Значение
Рабочие частоты генератора, Гц 480,0±0,5 / 1069,0±0,5 / 9796,0±0,5
Форма выходного сигнала генератора синусоида
Коэффициент нелинейных искажений на рабочих частотах, %, не более 1
Режим работы непрерывный или импульсный
Форма огибающей в импульсном режиме меандр
Частота амплитудной модуляции напряжения генератора, Гц 1±0,1
Согласование выходного сопротивления генератора с нагрузкой автоматическое или вручную
Диапазоны согласования 0,5 Ом; 1 Ом; 2 Ом; 4 Ом; 8 Ом; 16 Ом; 32 Ом; 64 Ом; 128 Ом; 256 Ом
Выходное напряжение генератора на согласованную нагрузку 8 Ом, В 64±4
Выходной ток генератора на согласованную нагрузку 8 Ом, А 8±0,5
Выходная мощность генератора на согласованную активную нагрузку, Вт, не менее 500
Ток короткого замыкания генератора на диапазоне согласования 0,5 Ом, А 37,6±1,9
Напряжение холостого хода генератора на диапазоне согласования 256 Ом, В 450±20
Сопротивление изоляции первичных электрических цепей генератора относительно корпуса, МОм, не менее 10
Переходное сопротивление заземления, Ом, не более 0,1
Электрическая прочность изоляции первичных электрических цепей генератора относительно корпуса, В, не менее 1500
Напряжение питания генератора от сети переменного тока частотой 50 Гц, В от 187 до 242
Неравномерность выходной мощности в диапазонах автоматического согласования не превышает:
     - мощности в режиме простого согласования 6%
     - мощности в режиме стабилизации мощности (Р) 2%
     - тока в режиме стабилизации тока (I) 2%
Ограничение максимального напряжения (Um) относительно согласованного значения, % 125
Ограничение максимального тока (Im) относительно согласованного значения, % 117
Общий диапазон согласования, Ом от 0,35 до 362
Кратность нагрузки в пределах одного диапазона согласования 2
Потребляемая мощность, Вт, не более 800
Габаритные размеры, мм, не более 432 х 127 х 363
Масса генератора, кг, не более 20
Температура окружающей среды, °С -30...+40
Относительная влажность воздуха, при 25°С, % 90
Атмосферное давление, мм рт. ст. 530...800

Технические характеристики приемника поискового ПП-500К:

Наименование Пассивный режим определения
трассы (ПТ)
Поиск индукционным
методом (ИМ)
Поиск акустическим методом (АМ) Поиск потенциальным
методом (ПМ)
Рабочая частота 50 / 50 x N* Гц 480 Гц 1069 Гц 9796 Гц от 40 до 4000 Гц -
Полоса пропускания
по уровню – 3дБ
от 60 до 100 / 6±1 Гц 6±1 Гц от 50 до 1000 Гц / 5%*** -
Избирательность при расстройке на ±20 Гц, не менее - 40 дБ - -
Чувствительность, не более 40 / 10 мкВ 10 мкВ 10 мкВ 20 мкВ 20/20 мкВ 20 мкВ
Порог шумоподавителя - -(20±3) дБ - -
Входное сопротивление - - - м
* N – номер гармоники от 1 до 31.
** Избирательность обеспечивается для стандартных частот 480, 1069 и 9796 Гц.
*** 5% - минимальная полоса пропускания в процентах к центральной частоте в режиме Узкая Полоса (УП).
Наименование Значение
Микропроцессорное управление V
Мультичастотный режим работы индукционным методом (многочастотный режим приема сигналов) V
Изменение, настройка частот/каналов приемника в широком диапазоне V
Автоматический выбор режима работы в зависимости от подключенного аксессуара (единый многофункциональный разъем для аксессуаров) V
Система шумоподавления для выделения полезного сигнала V
Поиск повреждений на оболочке кабеля (в т.ч. для кабеля на полимерной основе) V
Поиск мест утечки жидкости из трубопровода V
Выбор неисправного кабеля из пучка V
Определение глубины залегания подземных
коммуникаций
V
Оценка расстояния до места повреждения
акустическо-индукционным методом
V
Трассировка кабельной линии при работе акустическо-
индукционным методом
V
Полная настройка фильтров принимаемого сигнала
(акустический метод)
V
Индикация разности между максимальными значениями текущего и предыдущего уровня сигнала
(акустический метод)
V
Прослушивание всего спектра сигналов, принимаемых акустическим датчиком («широкополосный режим») V
Анализ уровня гармоник сетевой частоты (режим
«Гармоники»)
V
Вывод на ЖК-дисплей или наушники сигнала с различных каналов/режимов V
Аналоговая шкала входного сигнала приёмника с оцифровкой в процентах V
Простое, интуитивно понятное управление приемником с помощью двух энкодеров V
Оперативное отключение наушников V
Сохранение режима работы и параметров при выключении/включении приемника V
Автовыключение приемника (режим исключает недопустимый разряд приемника) V
Подсветка и настройка контраста ЖК-дисплея V
Автоматический и ручной режимы подогрева ЖК-дисплея (для эксплуатации при температурах от -30 до +5 С) V
Индикация на ЖК-дисплее температуры окружающей среды V
Органы управления приемником Два энкодера (левый, правый)
ЖК-дисплей
Разъёмы на боковой части корпуса приемника Многофункциональный разъём для аксессуаров
Для Телефонов головных ТФ-500
Рабочее положение приёмника Произвольное
Дисплей приёмника обеспечивает индикацию
следующей информации
1. Выбранный режим работы.
2. Отключение/включение наушников.
3. Отображение опция «Подавления шумов».
4. Состояние аккумулятора приемника.
5. Входного сигнала приёмника.
6. Индикация «Усиления» и «Громкости».
7. Температура окружающей среды.
8. Другие сопутствующие параметры.
Индикация сигнала (оценка уровня сигнала) Акустическое восприятие
Визуальное восприятие
Режимы работы индукционным методом Режим «Поиск трасс»
Режим «Гармоники»
Стандартный индукционный режим на одном из настраиваемых частот каналов
Мультичастотный режим (чередование частот)
Режимы работы акустическим методом Акустический режим с настройкой фильтров
Режим «Узкая полоса» с настройкой фильтров
Широкополосный режим
Акустический режим с магнитной составляющей (Оценка расстояния до места повреждения)
Дополнительные режимы работы Режим «Подавление шума» для акустического и индукционного методов
Режим «Частотной модуляции» для индукционного метода
Частота прослушивания Во всех режимах ИМ — 1 кГц
В режиме ПТ — 50 или 50 x N Гц в режиме гармоники
В режиме частотной модуляции — от 100 до 1 500 Гц
Диапазон изменения частот приемника пользователем от 50 до 10 000 Гц
Ослабление зеркального канала приёма на частоте 480 Гц, не менее 80 дБ
Ослабление комбинационных каналов приёма, не менее 60 дБ
Диапазон по забитию внеполосной помехой (50 - 300 Гц)
в канале 1069 Гц, не менее
70 дБ
Чувствительность по магнитному полю в режиме индукционного метода, не более 50 мкА/м
Отношение сигнал/шум, не менее 46 дБ
Диапазон регулировки усиления во всех режимах приёма, не менее 70 дБ
Установка акустического датчика обеспечивающая
оптимальную чувствительность
Для твердого грунта – непосредственная установка.
Для грунта средней твердости – на треноге.
Для мягкого грунта – на треноге с дополнительным
стержнем.
Рабочее положение приёмника Произвольное
Время непрерывной работы приемника при температуре окружающей среды выше +5 °С, не менее 60 ч
Время непрерывной работы приемника при условии включении подогрева дисплея на 100% при температуре ниже - 20 °С, не менее 4 ч
Время полного заряда 60 мин.
Условия автовыключения приемника в течение 5 мин. отсутствует воздействие на энкодеры и уровень входного сигнала не превышает 5 %.
Габаритные размеры 190 х 95 х 170 мм
Масса приемника 1,2 кг
Температура окружающей среды от -30 до +40 °С
Относительная влажность воздуха при 25°С 90 %
Атмосферное давление от 84 до 107 кПа

HTML

Комплект поставки

Наименование Количество
Генератор поисковый ГП-500К с аксессуарами: 1 шт.
1) Устройство соединительное 1 шт.
2) Провод заземления 1 шт.
3) Разъём USB под кабель интерфейса RS-485 По отдельному заказу (комплектуется бесплатно)
4) Кабель интерфейса RS-232 По отдельному заказу (комплектуется бесплатно)
5) Кейс для переноса и транспортировки 1 шт.
Приемник поисковый ПП-500А с аксессуарами: 1 шт.
1) Антенна магнитная МА-500 1 шт.
2) Рамка накладная НР-100 1 шт.
3) Датчик акустический АД-500 1 шт.
4) Устройство зарядное УЗ-500 1 шт.
5) Телефоны головные ТФ-500 1 шт.
6) Сумка укладочная приёмника 1 шт.

Документация

Наименование Количество
Эксплуатационная документация (паспорт, руководство по эксплуатации) 1 шт.
Декларация о соответствии требованиям технического регламента таможенного союза (Сертификат качества) 1 шт.
Методика «Поиск повреждений подземных силовых кабелей» 1 шт.

Дополнительная комплектация

Наименование Количество
Устройство контактное потенциальное АР-500 (А-рамка) 1 шт.
