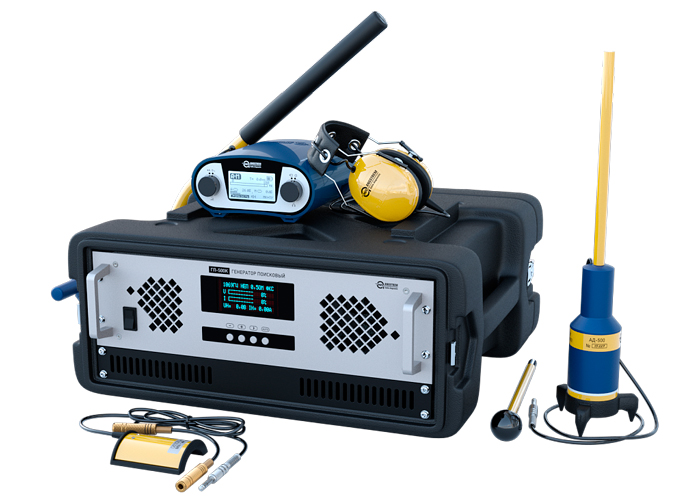

КП-500К — комплект поисковый (Исполнение 3)

Комплект поисковый КП-500К состоит из генератора ГП-500К и приемника ПП-500А, и предназначен для поиска мест повреждения, определения трассы и глубины залегания кабеля индукционным и акустическим методом.

Генератор ГП-500К используется для создания сигнального тока в коммуникации при поиске индукционным методом трасс и повреждений.

Приемник ПП-500А используется при поиске трасс коммуникаций и мест повреждений активным (с генератором) или пассивным индукционным методом и поиске повреждений акустическим методом.

Основное назначение:

• точное определение мест повреждений подземных кабелей индукционным и акустическим методами;
• поиск трассы и определение глубины залегания подземных кабельных линий и коммуникаций;
• поиск трассы и определения глубины залегания силовых подземных кабелей, находящихся под напряжением частотой 50Гц.

Комплект предназначен для работы с кабелем длиной до 50 км и глубиной залегания до 12 м. Точность определения места повреждения может достигать ±0,1 м, зависит от характера повреждения (замыкание фаз на оболочку, межфазное замыкание, обрыв жил с заземлением или без заземления), квалификации и практических навыков пользователя.

 Область применения:

• городское, промышленное и коммунальное электроснабжение;
• электротранспорт;
• строительство.

Особенности

• Универсальность - возможность работать индукционным и акустическим методами, возможность использования генератора для дожига кабеля.
• Сочетание большой выходной мощности генератора и высокой чувствительности приемника позволяют успешно искать повреждения на кабельных трассах протяженностью более 50 километров, заглубленностью более 12 метров с сопутствующими экранирующими помехами (трубопроводы, ж/б перекрытия и т.п.).
• Трассировка кабелей и коммуникаций протяженностью более 50 км.
• Высокая избирательность приемника обеспечивает электрическую помехозащищенность, позволяющую работать вблизи мощных источников регулярных помех.
• Качество и временная стабильность выходного сигнала позволяют обеспечить необходимую избирательность, соответственно и помехозащищенность.
• Cигнал генератора практически не влияет на работу другой электронной аппаратуры.
• Три рабочие частоты генератора расширяют диапазон применения комплектов. Выбор рабочей частоты определяется видом отыскиваемого повреждения и условиями работы. Для повышения помехозащищенности аппаратуры все рабочие частоты не кратны основным промышленным частотам напряжения и их гармоникам.
• Надежные защиты. Все генераторы, входящие в комплекты, имеют эффективные защиты от короткого замыкания, от перенапряжения, от реактивной мощности (существенно для протяженных линий, имеющих большую собственную электрическую емкость), от перегрева. Длительная работа в режиме короткого замыкания и холостого хода является штатным рабочим режимом, при котором не только не ухудшается работоспособность, но даже не искажается форма выходного сигнала.
• Малые габариты и вес. По габаритам и весу комплекты вдвое компактнее и легче зарубежных аналогов.
• Низкие цены. Цены на комплекты в несколько раз ниже цен импортных аналогов.
• Генератор укомплектован влагозащищенным, ударостойким, легким и удобным при переносе кейсом.
• Высокие эксплуатационные характеристики. Рабочие температуры эксплуатации от -30°С до +40°С подтверждаются не только испытаниями, но и эксплуатацией на Крайнем Севере, Дальнем Востоке, в Сибири и самых южных районах России.
• Генератор имеет микропроцессорное управление, позволяющее использовать его в автоматизированных электролабораториях.

Принцип работы

Генератор поисковый состоит из синтезатора частот, усилителя мощности, блока питания и трансформаторно – коммутационного устройства, работающих под управлением микропроцессора. Каркас генератора позволяет встраивать его в базовые несущие конструкции многих передвижных электролабораторий.

Приемник поисковый имеет канал индукционного приема и канал акустического приема. К нему подключаются головные телефоны и магнитная антенна (или накладная рамка, или акустический датчик).

Принцип работы комплекта основан на индукционном методе: электромагнитное поле от тока генератора, протекающего по кабелю, наводит напряжение в магнитной антенне приемника, уровень которого зависит от ее расположения в пространстве относительно жил кабеля и экранирующих перекрытий, что позволяет определить место повреждения изоляции, обрывы жил, расположения муфт, глубину залегания и трассу кабеля.

Комплект предназначен для работы с кабелем длиной до 10 км и глубиной залегания до 10 м. Точность определения места повреждения может достигать ±0,3 м, зависит от характера повреждения (замыкание фаз на оболочку, межфазное замыкание, обрыв жил с заземлением или без заземления), обученности и практических навыков пользователя.
