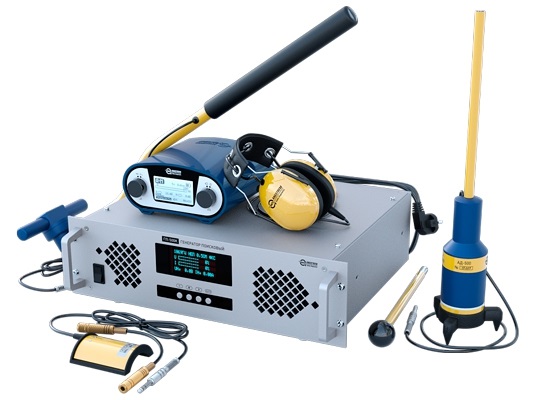

КП-500К - поисковой комплект (Исполнение 1)

КП-500К - поисковой комплект (Исполнение 1)
Цена: 2 782 560 тг.
Гарантия
24 мес.
Производитель
Angstrem
Сертификаты:
  • Описание
  • Характеристики
  • Комплектация
  • Файлы

Комплект поисковый КП-500К состоит из генератора ГП-500К и приемника ПП-500А, и предназначен для поиска мест повреждения, определения трассы и глубины залегания кабеля индукционным и акустическим методом.

Генератор ГП-500К используется для создания сигнального тока в коммуникации при поиске индукционным методом трасс и повреждений.

Приемник ПП-500А используется при поиске трасс коммуникаций и мест повреждений активным (с генератором) или пассивным индукционным методом и поиске повреждений акустическим методом.

Основное назначение:

  • точное определение мест повреждений подземных кабелей индукционным и акустическим методами;
  • поиск трассы и определение глубины залегания подземных кабельных линий и коммуникаций;
  • поиск трассы и определения глубины залегания силовых подземных кабелей, находящихся под напряжением частотой 50Гц.

Комплект предназначен для работы с кабелем длиной до 50 км и глубиной залегания до 12 м. Точность определения места повреждения может достигать ±0,1 м, и зависит от характера повреждения (замыкание фаз на оболочку, межфазное замыкание, обрыв жил с заземлением или без заземления).

Область применения:

  • городское, промышленное и коммунальное электроснабжение;
  • электротранспорт;
  • строительство.

Особенности

  • Универсальность - возможность работать индукционным и акустическим методами, возможность использования генератора для дожига кабеля.
  • Сочетание большой выходной мощности генератора и высокой чувствительности приемника позволяют успешно искать повреждения на кабельных трассах протяженностью более 50 километров, заглубленностью более 12 метров с сопутствующими экранирующими помехами (трубопроводы, ж/б перекрытия и т.п.). Трассировка кабелей и коммуникаций протяженностью более 50 км.
  • Высокая избирательность приемника обеспечивает электрическую помехозащищенность, позволяющую работать вблизи мощных источников регулярных помех.
  • Качество и временная стабильность выходного сигнала позволяют обеспечить необходимую избирательность, соответственно и помехозащищенность. Более того, сигнал генератора практически не влияет на работу другой электронной аппаратуры.
  • Три рабочие частоты генератора расширяют диапазон применения комплектов. Выбор рабочей частоты определяется видом отыскиваемого повреждения и условиями работы. Для повышения помехозащищенности аппаратуры все рабочие частоты не кратны основным промышленным частотам напряжения и их гармоникам.
  • Надежные защиты. Все генераторы, входящие в комплекты, имеют эффективные защиты от короткого замыкания, от перенапряжения, от реактивной мощности (существенно для протяженных линий, имеющих большую собственную электрическую емкость), от перегрева. Длительная работа в режиме короткого замыкания и холостого хода является штатным рабочим режимом, при котором не только не ухудшается работоспособность, но даже не искажается форма выходного сигнала.
  • Малые габариты и вес. По габаритам и весу комплекты вдвое компактнее и легче зарубежных аналогов.
  • Низкие цены. Цены на комплекты в несколько раз ниже цен импортных аналогов.
  • Высокие эксплуатационные характеристики. Рабочие температуры эксплуатации от -30°С до +40°С подтверждаются не только испытаниями, но и эксплуатацией на Крайнем Севере, Дальнем Востоке, в Сибири и самых южных районах России.
  • Генератор имеет микропроцессорное управление, позволяющее использовать его в автоматизированных электролабораториях

Принцип работы

Генератор поисковый состоит из синтезатора частот, усилителя мощности, блока питания и трансформаторно – коммутационного устройства, работающих под управлением микропроцессора. Каркас генератора позволяет встраивать его в базовые несущие конструкции многих передвижных электролабораторий.

Приемник поисковый имеет канал индукционного приема и канал акустического приема. К нему подключаются головные телефоны и магнитная антенна (или накладная рамка, или акустический датчик).

Принцип работы комплекта основан на индукционном методе: электромагнитное поле от тока генератора, протекающего по кабелю, наводит напряжение в магнитной антенне приемника, уровень которого зависит от ее расположения в пространстве относительно жил кабеля и экранирующих перекрытий, что позволяет определить место повреждения изоляции, обрывы жил, расположения муфт, глубину залегания и трассу кабеля.

Комплект предназначен для работы с кабелем длиной до 10 км и глубиной залегания до 10 м. Точность определения места повреждения может достигать ±0,3 м, зависит от характера повреждения (замыкание фаз на оболочку, межфазное замыкание, обрыв жил с заземлением или без заземления), обученности и практических навыков пользователя.

HTML

Технические характеристики комплекта поискового КП-500К:

Параметр Значение
Максимальная выходная мощность генератора, Вт 500
Чувствительность приёмника, мкВ 20
Количество каналов:
– индукционных активных 3
– индукционных пассивных 1
– акустических 1
Температура окружающей среды, °С -30...+40
Относительная влажность воздуха, при 25°С, % 90
Атмосферное давление, мм рт. ст. 530...800

Технические характеристики генератора ГП-500К:

Параметр Значение
Рабочие частоты генератора, Гц 480,0±0,5 / 1069,0±0,5 / 9796,0±0,5
Форма выходного сигнала генератора синусоида
Коэффициент нелинейных искажений на рабочих частотах, %, не более 1
Режим работы непрерывный или импульсный
Форма огибающей в импульсном режиме меандр
Частота амплитудной модуляции напряжения генератора, Гц 1±0,1
Согласование выходного сопротивления генератора с нагрузкой автоматическое или вручную
Диапазоны согласования 0,5 Ом; 1 Ом; 2 Ом; 4 Ом; 8 Ом; 16 Ом; 32 Ом; 64 Ом; 128 Ом; 256 Ом
Выходное напряжение генератора на согласованную нагрузку 8 Ом, В 64±4
Выходной ток генератора на согласованную нагрузку 8 Ом, А 8±0,5
Выходная мощность генератора на согласованную активную нагрузку, Вт, не менее 500
Ток короткого замыкания генератора на диапазоне согласования 0,5 Ом, А 37,6±1,9
Напряжение холостого хода генератора на диапазоне согласования 256 Ом, В 450±20
Сопротивление изоляции первичных электрических цепей генератора относительно корпуса, МОм, не менее 10
Переходное сопротивление заземления, Ом, не более 0,1
Электрическая прочность изоляции первичных электрических цепей генератора относительно корпуса, В, не менее 1500
Напряжение питания генератора от сети переменного тока частотой 50 Гц, В от 187 до 242
Неравномерность выходной мощности в диапазонах автоматического согласования не превышает:
     - мощности в режиме простого согласования 6%
     - мощности в режиме стабилизации мощности (Р) 2%
     - тока в режиме стабилизации тока (I) 2%
Ограничение максимального напряжения (Um) относительно согласованного значения, % 125
Ограничение максимального тока (Im) относительно согласованного значения, % 117
Общий диапазон согласования, Ом от 0,35 до 362
Кратность нагрузки в пределах одного диапазона согласования 2
Потребляемая мощность, Вт, не более 800
Габаритные размеры, мм, не более 432 х 127 х 363
Масса генератора, кг, не более 20
Температура окружающей среды, °С -30...+40
Относительная влажность воздуха, при 25°С, % 90
Атмосферное давление, мм рт. ст. 530...800

Технические характеристики приемника поискового ПП-500К:

Наименование Пассивный режим определения
трассы (ПТ)
Поиск индукционным
методом (ИМ)
Поиск акустическим методом (АМ) Поиск потенциальным
методом (ПМ)
Рабочая частота 50 / 50 x N* Гц 480 Гц 1069 Гц 9796 Гц от 40 до 4000 Гц -
Полоса пропускания
по уровню – 3дБ
от 60 до 100 / 6±1 Гц 6±1 Гц от 50 до 1000 Гц / 5%*** -
Избирательность при расстройке на ±20 Гц, не менее - 40 дБ - -
Чувствительность, не более 40 / 10 мкВ 10 мкВ 10 мкВ 20 мкВ 20/20 мкВ 20 мкВ
Порог шумоподавителя - -(20±3) дБ - -
Входное сопротивление - - - м
* N – номер гармоники от 1 до 31.
** Избирательность обеспечивается для стандартных частот 480, 1069 и 9796 Гц.
*** 5% - минимальная полоса пропускания в процентах к центральной частоте в режиме Узкая Полоса (УП).
Наименование Значение
Микропроцессорное управление V
Мультичастотный режим работы индукционным методом (многочастотный режим приема сигналов) V
Изменение, настройка частот/каналов приемника в широком диапазоне V
Автоматический выбор режима работы в зависимости от подключенного аксессуара (единый многофункциональный разъем для аксессуаров) V
Система шумоподавления для выделения полезного сигнала V
Поиск повреждений на оболочке кабеля (в т.ч. для кабеля на полимерной основе) V
Поиск мест утечки жидкости из трубопровода V
Выбор неисправного кабеля из пучка V
Определение глубины залегания подземных
коммуникаций
V
Оценка расстояния до места повреждения
акустическо-индукционным методом
V
Трассировка кабельной линии при работе акустическо-
индукционным методом
V
Полная настройка фильтров принимаемого сигнала
(акустический метод)
V
Индикация разности между максимальными значениями текущего и предыдущего уровня сигнала
(акустический метод)
V
Прослушивание всего спектра сигналов, принимаемых акустическим датчиком («широкополосный режим») V
Анализ уровня гармоник сетевой частоты (режим
«Гармоники»)
V
Вывод на ЖК-дисплей или наушники сигнала с различных каналов/режимов V
Аналоговая шкала входного сигнала приёмника с оцифровкой в процентах V
Простое, интуитивно понятное управление приемником с помощью двух энкодеров V
Оперативное отключение наушников V
Сохранение режима работы и параметров при выключении/включении приемника V
Автовыключение приемника (режим исключает недопустимый разряд приемника) V
Подсветка и настройка контраста ЖК-дисплея V
Автоматический и ручной режимы подогрева ЖК-дисплея (для эксплуатации при температурах от -30 до +5 С) V
Индикация на ЖК-дисплее температуры окружающей среды V
Органы управления приемником Два энкодера (левый, правый)
ЖК-дисплей
Разъёмы на боковой части корпуса приемника Многофункциональный разъём для аксессуаров
Для Телефонов головных ТФ-500
Рабочее положение приёмника Произвольное
Дисплей приёмника обеспечивает индикацию
следующей информации
1. Выбранный режим работы.
2. Отключение/включение наушников.
3. Отображение опция «Подавления шумов».
4. Состояние аккумулятора приемника.
5. Входного сигнала приёмника.
6. Индикация «Усиления» и «Громкости».
7. Температура окружающей среды.
8. Другие сопутствующие параметры.
Индикация сигнала (оценка уровня сигнала) Акустическое восприятие
Визуальное восприятие
Режимы работы индукционным методом Режим «Поиск трасс»
Режим «Гармоники»
Стандартный индукционный режим на одном из настраиваемых частот каналов
Мультичастотный режим (чередование частот)
Режимы работы акустическим методом Акустический режим с настройкой фильтров
Режим «Узкая полоса» с настройкой фильтров
Широкополосный режим
Акустический режим с магнитной составляющей (Оценка расстояния до места повреждения)
Дополнительные режимы работы Режим «Подавление шума» для акустического и индукционного методов
Режим «Частотной модуляции» для индукционного метода
Частота прослушивания Во всех режимах ИМ — 1 кГц
В режиме ПТ — 50 или 50 x N Гц в режиме гармоники
В режиме частотной модуляции — от 100 до 1 500 Гц
Диапазон изменения частот приемника пользователем от 50 до 10 000 Гц
Ослабление зеркального канала приёма на частоте 480 Гц, не менее 80 дБ
Ослабление комбинационных каналов приёма, не менее 60 дБ
Диапазон по забитию внеполосной помехой (50 - 300 Гц)
в канале 1069 Гц, не менее
70 дБ
Чувствительность по магнитному полю в режиме индукционного метода, не более 50 мкА/м
Отношение сигнал/шум, не менее 46 дБ
Диапазон регулировки усиления во всех режимах приёма, не менее 70 дБ
Установка акустического датчика обеспечивающая
оптимальную чувствительность
Для твердого грунта – непосредственная установка.
Для грунта средней твердости – на треноге.
Для мягкого грунта – на треноге с дополнительным
стержнем.
Рабочее положение приёмника Произвольное
Время непрерывной работы приемника при температуре окружающей среды выше +5 °С, не менее 60 ч
Время непрерывной работы приемника при условии включении подогрева дисплея на 100% при температуре ниже - 20 °С, не менее 4 ч
Время полного заряда 60 мин.
Условия автовыключения приемника в течение 5 мин. отсутствует воздействие на энкодеры и уровень входного сигнала не превышает 5 %.
Габаритные размеры 190 х 95 х 170 мм
Масса приемника 1,2 кг
Температура окружающей среды от -30 до +40 °С
Относительная влажность воздуха при 25°С 90 %
Атмосферное давление от 84 до 107 кПа

HTML

Комплект поставки

Наименование Количество
Генератор поисковый ГП-500К ПУИА.566115.015 с принадлежностями 1 шт.
1) Устройство соединительное ПУИА 6115.017 1 шт.
2) Провод заземления ПУИА 566115.018 1 шт.
3) Разъём USB тип А катал. N 42-709-22 ELFA под кабель интерфейса RS-485 1 шт.
4) Кабель интерфейса RS-232 ПУИА 566115.019 1 шт.
5) Сумка укладочная генератора ГП-500К ПУИА 566115.025 1 шт.
Приемник поисковый ПП-500А ПУИА.566115.013 с принадлежностями 1 шт.
1). Антенна магнитная МА-500 ПУИА 566115.020 1 шт.
2). Рамка накладная НР-100 ПУИА 566115.021 1 шт.
3). Датчик акустический АД-500 ПУИА.566115.022 1 шт.
4).Устройство зарядное УЗ-500 ПУИА 566115.023 1 шт.
5).Телефоны головные ТФ-500 ПУИА 566115.012 1 шт.
6).Сумка укладочная приёмника ПУИА566115.027 1 шт.
Комплект поисковый КП-500К. Паспорт ПУИА 566115.011 ПС 1 шт.
Методика "Поиск повреждений подземных силовых кабелей - 2016"

Дополнительная комплектация (за отдельную плату)

Наименование
Устройство контактное потенциальное АР-500 (А-рамка)
Индукционные клещи КИ-500
НР-100, накладная рамка
АД-500, акустический датчик
МА-500, магнитная антенна
ТФ-500, телефоны головные
АР-500, устройство контактное А-рамка
КИ-500, индукционные клещи
