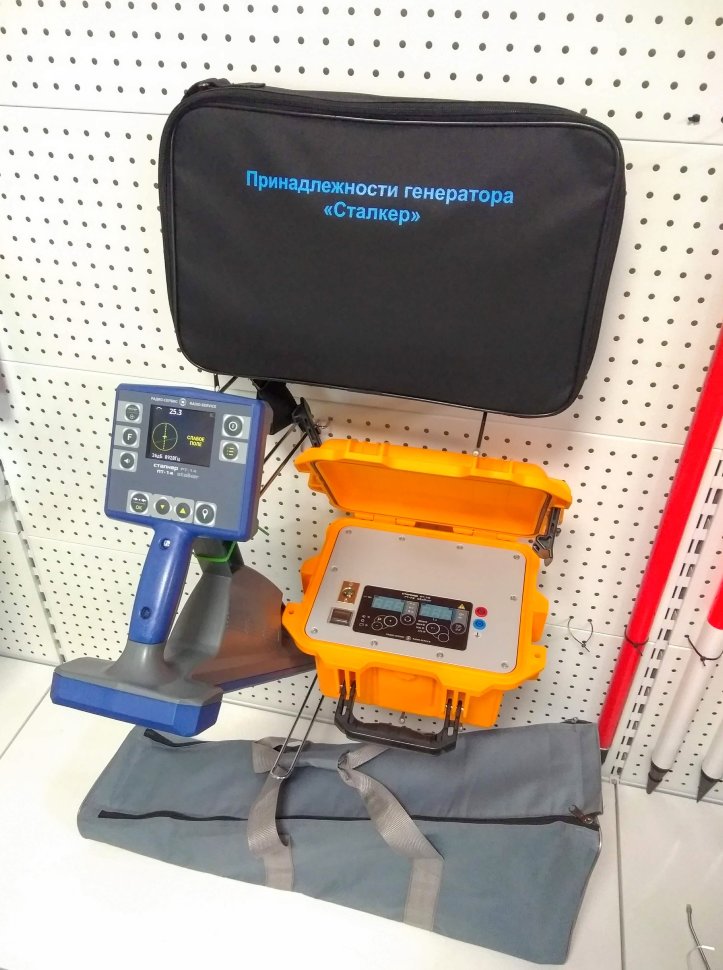

Сталкер 75-14 — трассоискатель
Особенности Сталкер 75-14:
- GPS - выноска подземных трасс с последующим наложением на карту;
- Беспроводная связь с ПК (Bluetooth);
- Поиск коммуникаций на глубине до 10 м и удалении до 10 км от места подключения генератора;
- Наличие четырех рабочих частот и регулируемая выходная мощность ГТ-75 (от 10 до 75 Вт).
Особенности приемника ПТ-14:
- Облегченная конструкция (вес 1,7 кг.);
- Непрерывное отображение на дисплее всех необходимых параметров: Шкалы максимума и минимума,
- Глубины залегания и силы тока коммуникации на всех активных частотах;
- Шкала зонд для определения мест повреждений;
- Полярность сигнала в месте повреждения изоляции происходит смена знака «+» на «-» .
- Функция направления тока (от генератора/к генератору), для исключения случайного перехода на «чужую» коммуникацию;
- Режим острый максимум;
- Запись в память приемника ПТ-14;
- Уровня сигналов с магнитных антенн и по входу ЗОНД;
- Направления к коммуникации;
- Показания глубины залегания коммуникации и величины тока в ней;
- Направления поискового тока;
- Относительной полярности разности потенциалов по входу «ЗОНД»;
- Фазы сигнала по входу «ТРАССА»
- Рабочих частот;
- Местные дата и время в момент снятия показаний по информации GPS;
- Координат места снятия показаний по информации GPS.
Особенности генератора ГТ-75:
- Синусоидальная форма выходного сигнала для исключения наведенных помех на оборудование;
- Встроенный измеритель выходного напряжения, тока и импеданса для оценки качества рабочего сигнала;
- Высокая выходная мощность для работы в сложных условиях;
- Автоматическое согласование с нагрузкой для простоты использования;
- Питание от встроенного аккумулятора с возможностью подключения внешнего источника (12 В, 220 В);
- Влагозащищенный, ударопрочный корпус (IP 44).
Технические характеристики приемника ПТ-14:
| Параметр | Значение |
| Активные частоты*, Гц | 273, 526, 1024,8928, 32768 |
| Пассивные частоты, Гц | 50 (POWER), 100, 300, 550, 1450 «РАДИО», «Эфир» |
| Полоса пропускания для режима «РАДИО» | от 10 кГц до 36 кГц |
| Полоса пропускания для режима «Эфир» | от 48 Гц до 10 кГц |
| Погрешность показаний глубины залегания трассы, %, не более | 5 |
| Память | 10 000 точек |
| Габаритные размеры, мм, не более | 700x300x140 |
| Масса, кг, не более | 1.7 |
| Диапазон рабочих температур, 0С | от -20 до +55 |
Технические характеристики генератора ГТ-75:
| Параметр | Значение |
| Рабочие частоты*, Гц | 273, 526, 1024,8928 |
| Диапазон регулировки выходной мощности на нагрузке от 0,5 до 600 Ом, Вт | от 10 до 75 |
| Габаритные размеры, мм, не более | 275x250x180 |
| Вес со встроенными аккумуляторами, кг | 8.5 |
| Диапазон рабочих температур, °С | от -30 до +55 |
Комплект поставки Сталкер 75-14
| № | Наименование | Назначение | Фото | Количество |
| 1. | Сталкер ПТ-14 - приемник | Приемник предназначен для определения планового положения и глубины залегания коммуникаций, мест повреждения изоляции трубопроводов и кабелей, обследования участков местности перед проведением земляных работ. |
|
1 |
| 2. | Сталкер ГТ-75 - генератор | Генератор предназначен для определения планового положения и глубины залегания коммуникаций, мест повреждения изоляции трубопроводов и кабелей, обследования участков местности перед проведением земляных работ. |
|
1 |
| 3. | Сумка приемника | Предназначена для переноски приемника. |
|
1 |
| 4. | Катушка с синим проводом 10 м РЛПА.685442.004-01 | Применяется для подключения генератора к коммуникации или штырю заземления. |
|
1 |
| 5. | Зажим типа "крокодил" | Применяются для подключения кабеля к коммуникации. |
|
1 |
| 6. | Батарейный отсек РАПМ.436244.003 | Предназначен для возможности питания от 6 элементов питания типа АА. |
|
1 |
| 7. | Блок питания БПН-13-12300 РАПМ.436244.002 | Предназначен для зарядка аккумуляторов. Питание от сети 220 В. Максимальная мощность генератора 20 Вт. |
|
1 |
| 8. | Блок питания БПН-А 12-0,5 | Применяется для заряда аккумулятора приемника ПТ-02М и ПТ-04. |
|
1 |
| 9. | Кабель питания "12 В" РАМП.685613.001 | Предназначен для питания генератора от автомобильного аккумулятора/ |
|
1 |
| 10. | Катушка с красным проводом 10 м РЛПА.685442.004 | Применяется для подключения генератора к коммуникации или штырю заземления. |
|
1 |
| 11. | Рамка передающая РП-02 РАПМ.468151.001 | Предназначена для подключения к коммуникации бесконтактным способом. |
|
1 |
| 12. | Сумка для аксессуаров генератора | Предназначена для переноски аксессуаров. |
|
1 |
| 13. | Телефоны головные РЛПА.468627.001 | Предназначен для улавливания разностей звукового сигнала. |
|
1 |
| 14. | Руководство по эксплуатации РАПМ.464333.008РЭ |
|
1 | |
| 15. | Руководство по эксплуатации на генераторы ГТ-75 и ГТ-15 РАПМ.435141.001РЭ |
|
1 |
