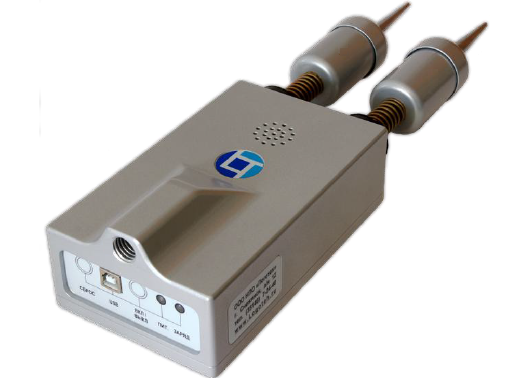

МИК-1 - мобильный индикаторный комплекс

Под заказ
Гарантия: 12 мес.
Цена по запросу

Мобильный индикаторный комплекс МИК-1, предназначен для контроля механического состояния фарфоровых опорно-стержневых изоляторов, используемых для изоляции и крепления токоведущих частей в электрических аппаратах, распределительных устройствах электрических станций и подстанций, комплектных распределительных устройствах, токопроводах переменного тока напряжением 110…220 кВ, как с отключением, так и без отключения рабочего напряжения, а также изоляторов резерва. Индикатор используется при любых климатических условиях за исключением грозы и температуры окружающей среды ниже -30 оС.

Контролируемые комплексом МИК-1 параметры:

- Форма спектральной плотности мощности вибрации изолятора (далее «оценка СПМ»);

- Расположение максимумов оценки СПМ на оси частот;

- Аналитический расчет значения механической прочности, а именно несущей способности, т.е. усилия, при котором может произойти разрушение изолятора.

Для осуществления контроля механического состояния изоляторов Индикатор включает в себя блок регистрации, который обеспечивает передачу информации на персональный компьютер (операционная система 2000/XP; MS Access 2.0; ОЗУ не менее 16 Mб; процессор не ниже Pentium 200 Мгц; свободное дисковое пространство не менее 15 Мб; разъем USB 2.0). На персональный компьютер устанавливается пакет специализированных программ, для приема и обработки переданной информации.

Блок регистрации индикатора МИК-1:

- Регистрирует вибрационную реакцию изоляторов, имея в составе электронный блок, излучатель пьезоэлектрического типа и приемник, пьезоэлектрический акселерометр;

- Имеет возможность подключения к персональному компьютеру для передачи результатов регистрации через USB-порт;

- Задает виброакустическое возмущение и регистрирует реакцию изолятора на это возмущение;

- Информация, зарегистрированная на блоке регистрации, передается на ПК, где подвергается обработке специализированным пакетом программ с целью получения диагностической характеристики – оценки СПМ вибрации изолятора, по которой судят о сохранении работоспособности изолятора;

- Обеспечивает энергонезависимое хранение результатов измерений в собственной памяти не менее 1000 регистраций;

- Габариты блока регистрации, мм, не более: 574 x 96 x 76; вес, кг, не более: 1,8;

- Питание блока регистрации осуществляется от четырех аккумуляторов типа АА.

- Продолжительность работы без подзарядки аккумуляторов не менее 6 часов.

- Ток потребления от аккумуляторов не более 400 мА.

- Время, затрачиваемое на регистрацию реакции 1 изолятора (колонки) на вибрационное воздействие: не более 6 сек.

- Рабочий диапазон частот 1 – 10 кГц.



Комплект поставки:

- CD диск с программным обеспечением Logo Tech 1.0 - 1

- Аккумулятор типа АА - 4

- Блок регистрации - 1

- Зарядное устройство - 1

- Кабель внешний USB 04-06 разъем А/В - 1

- Отвертка крестообразная - 1

- Паспорт - 1

- Руководство по эксплуатации и методические указания - 1

- Рукоятка - 1

- Упаковочный защитный ящик - 1



Дополнительная комплектация:

- Ноутбук
