3i – переносной прибор оперативного контроля состояния изоляции в ячейках КРУ и подключенных высоковольтных кабельных линиях по частичным разрядам

Переносный измерительный прибор марки «3i» (Intellectual Insulation Indicator, Интеллектуальный индикатор дефектов в изоляции) предназначен для оперативного контроля состояния изоляции в высоковольтном оборудовании под рабочим напряжением:

• Комплектных распределительных устройств (КРУ) с рабочим напряжением 6 ÷ 35 кВ различного исполнения
• Концевых и соединительных муфт высоковольтных кабельных линий, как подключенных к КРУ, так и отдельно расположенных
• Высоковольтного оборудования с элегазовой изоляцией (КРУЭ) любых классов рабочего напряжения
• Высоковольтного оборудования бакового исполнения – силовых трансформаторов, выключателей и т. д.

Возможности прибора «3i» в базовой комплектации

Прибор «3i» работает на основе регистрации и анализа частичных разрядов. Для повышения эффективности и помехозащищенности в нем одновременно используются датчики двух типов – акустический и датчик контроля поверхностных токов растекания «TSM». В литературе принцип действия датчиков «TSM» обычно обозначается буквами «TEV» (Transient Earth Voltage), что в свободном переводе соответствует термину «Переходные Напряжения в Заземленных элементах» высоковольтного оборудования. Оба эти датчика встроены в корпус прибора, поэтому не требуются соединительные кабели.

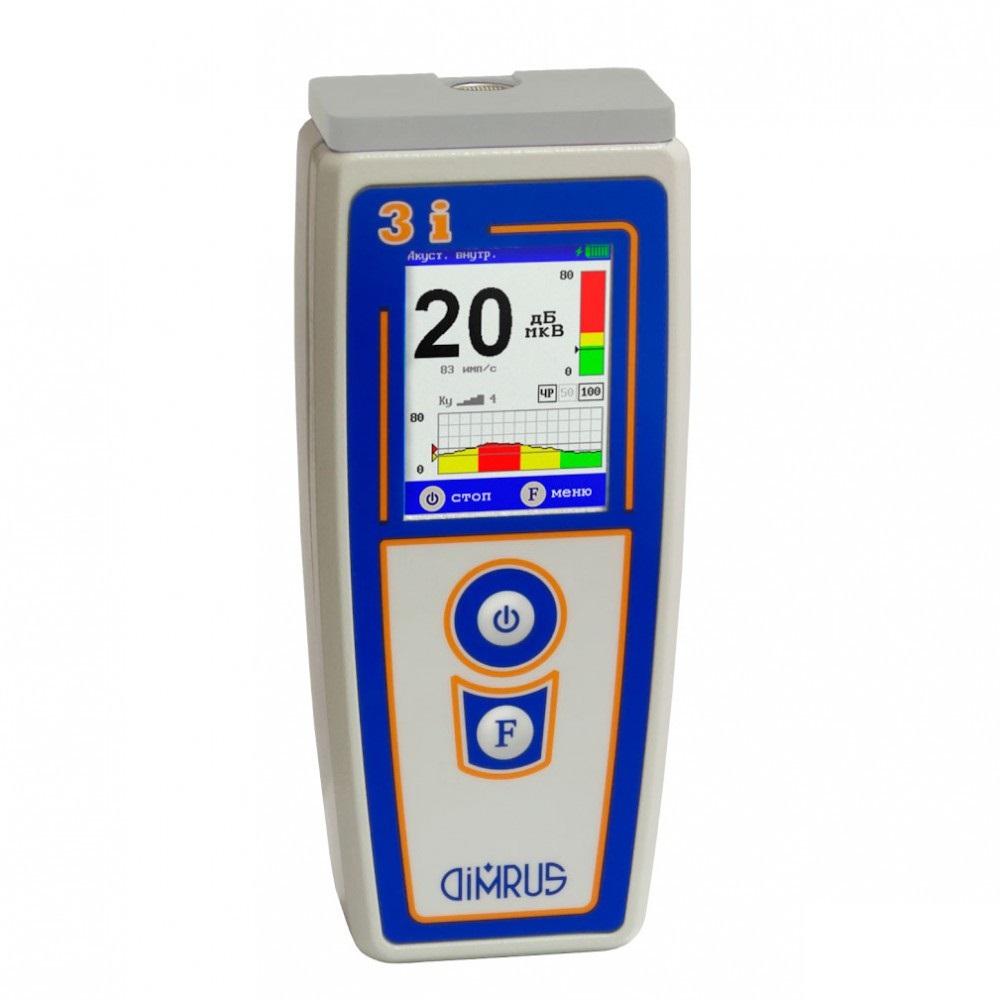

Прибор поставляется в прочном пластиковом корпусе, удобном для практического использования. На лицевой панели корпуса прибора расположен цветной экран, кнопка включения и функциональная клавиша. Сбоку прибора расположены разъемы USB, наушников и внешних датчиков.

Заряд встроенной аккумуляторной батареи прибора производится при помощи стандартного разъема USB. При помощи этого же разъема и стандартного кабеля производится обмен информацией с компьютером.

В стандартном наборе поставки также присутствует тестовый генератор «I-PD2», предназначенный для проверки работоспособности прибора по акустическому и «TEV» каналам.

Кроме того, в стандартном наборе поставки есть внешний акустический датчик «AR-Sensor». Совместное использование встроенного и внешнего датчиков позволяет проводить дифференциальные измерения в разных точках оборудования, более точно локализовать дефектные места. Использование внешних датчиков также эффективно при проведении измерений в труднодоступных местах, куда поместить сам прибор технически невозможно.

Прибор марки «3i» не требует специальной подготовки обслуживающего персонала, прост в эксплуатации и обслуживании. Управление прибором в режиме измерения производится при помощи клавиши включения на лицевой панели. При ее нажатии прибор включается и начинает измерение, повторное нажатие прекращает измерение с сохранением на экране последней информации. Для нового измерения необходимо снова нажать клавишу включения.

Для каждого типа оборудования пользователем задаются пороги технического состояния изоляции по уровню зарегистрированных разрядов – «рабочее состояние», «тревожное состояние» и «аварийное состояние». Этим порогам состояния оборудования на экране соответствуют цвета светофора – зеленый, желтый и красный. Благодаря этому уже на этапе проведения измерений специалист может оперативно давать оценку техническому состоянию изоляции оборудования.

Акустический датчик прибора позволяет эффективно регистрировать импульсы частичных разрядов на расстоянии от нескольких сантиметров до метра, или чуть более. Необходимо только направлять датчик в сторону контролируемого оборудования. Датчик высокочастотных поверхностных токов растекания «TSM» необходимо прижимать к металлическим поверхностям шкафов КРУ, объемам КРУЭ или бакам другого оборудования.

Дополнительно пользователь может оперативно контролировать уровень и интенсивность зарегистрированных частичных разрядов при помощи наушников.

Прибор марки «3i» может быть использован для проведения массовых периодических обследований высоковольтного оборудования.

В этом режиме, при помощи программного обеспечения «iNVA Portable», первоначально создается база данных контролируемого оборудования, описываются все точки оборудования, в которых будут периодически производиться измерения частичных разрядов.

Кроме того, маршрутная информация может быть записана в RFID-метки (метки радиочастотной идентификации). Измерения таким образом могут быть привязаны к конкретному оборудованию и месту на нем.

Например, если маршрутом прописаны ячейки КРУ, то после загрузки данных из прибора можно наблюдать распределение «поля дефектов» по ячейкам, влияние соседних ячеек друг на друга, что позволит быстро локализовать проблемную ячейку.

Ведение базы данных по периодическим замерам позволяет эффективно оценивать развитие дефекта и рассчитывать остаточный ресурс оборудования. В этом случае использование прибора индикаторного типа наиболее эффективно. Программа «iNVA Portable» позволяет создавать отчеты о техническом состоянии оборудования (превышение порогов), о сроках проведения ремонтов и следующих замеров и отчет об остаточном ресурсе оборудования.
