CDM-15/P – система периодического мониторинга состояния изоляции кабельных линий 6÷10 кВ
Преимущества использования систем «on-line» мониторинга кабельных линий (под рабочим напряжением), по сравнению с периодическими испытаниями в режиме «off-line» (на отключенном оборудовании), общеизвестны. Это высокая эффективность и оперативность получения диагностических заключений, что особо важно для эксплуатации кабелей и муфт с изоляцией из сшитого полиэтилена (СПЭ), в которых время развития дефекта обычно меньше, чем стандартный интервал времени между двумя испытаниями.
Одномоментно оснастить большое количество распределительных подстанций системами непрерывного мониторинга кабельных линий 6-10 кВ часто представляет большую проблему, в основном экономического характера - это требует достаточно больших материальных вложений.
Альтернативным решением вопроса оперативного контроля состояния кабельных линий может быть использование переносной системы периодического мониторинга, которую можно последовательно, на некоторый интервал времени, обычно одни – двое суток, монтировать на различных кабельных сборках.
Система «CDM-15/P» (Cables Diagnostics Monitor, 15 Channels, Portable) предназначена для периодического мониторинга технического состояния изоляции до 15 кабельных линий общей кабельной сборки (КРУ) под рабочим напряжением.
В «CDM-15/P» контроль технического состояния высоковольтной изоляции кабельных линий, соединительных и концевых муфт, осуществляется на основе метода регистрации и анализа частичных разрядов, который имеет максимально высокую чувствительность для диагностики дефектов в изоляции любого типа.
Достоинства использования системы марки «CDM-15/P» для периодического мониторинга:
- Одновременно контролируется состояние до 15 кабельных линий, подключенных в одном месте.
- Состояние кабельных линий контролируется не одномоментно, а в течение определенного интервала времени, в наиболее важных режимах работы.
- Поскольку подключение системы могут производиться без отключения, интервалы времени между измерениями могут быть практически любыми.
- При необходимости система периодического мониторинга может оперативно монтироваться на наиболее ответственных или критических линиях на более длительный срок.
При помощи системы «CDM-15/P» реализуются следующие функции диагностики:
- Осуществляется непрерывный контроль состояния изоляции высоковольтной кабельной линии на основе методарегистрации и анализа уровня и распределения частичных разрядов. Определяется тип дефекта в изоляции, анализируется степень его развития и опасности для дальнейшей эксплуатации.
- Производится автоматическая локализация мест возникновения дефектов в изоляции, выявленных системой по частичным разрядам, как в муфтах, так и в самом кабеле. Уникальность этой важной диагностической функции в данном случае заключается в том, что она реализована для кабельных линий в режиме «on-line», т. е. под рабочим напряжением.
Организация периодического мониторинга кабельных линий под напряжением
Система «CDM-15/P» предназначена для работы в автоматическом режиме. Объема внутренней памяти прибора хватает для хранения замеров частичных разрядах в течение достаточно длительного времени. По окончании заданного времени вся полученная информация по USB передается в компьютер, где хранится и дополнительно обрабатывается.
Оперативная диагностика технического состояния изоляции контролируемых кабельных линий осуществляется внутри прибора в режиме реального времени, при помощи встроенных алгоритмов. При достижении заданных пороговых значений информация о критическом состоянии кабелей отображается на крышке прибора при помощи красного светодиода. По итогам работы в программе автоматически формируются протоколы состояния всех кабельных линий.
Для практической организации периодического мониторинга состояния кабельных линий оптимальной является следующая технология:
На всех кабельных линиях, состояние которых предполагается контролировать системой мониторинга, на поводках заземления концевых муфт, заранее монтируются первичные датчики частичных разрядов марки «RFCT-7» («RFCT-1»). Сигнальные кабели от всех датчиков выведены в коммутационные коробки, к которым обеспечен легкий и безопасный доступ для диагностического персонала.
Прибор «CDM-15/P» при помощи коаксиальных кабелей небольшой длины оперативно подключается в коммутационных коробках к нужным кабельным линиям, после чего производится регистрация частичных разрядов в изоляции в течение необходимого интервала времени.
Если датчики частичных разрядов не были смонтированы на кабельных линиях заранее, то их придется устанавливать непосредственно перед проведением измерений. В ряде случаев это возможно сделать без снятия напряжения, так как применяемые датчики частичных разрядов являются разъемными и легко монтируются на проводнике (шине) заземления брони кабельной линии. Если безопасно это сделать нельзя, придется отключать кабельные линии на время установки датчиков.
Для работы прибора «CDM-15/P» в автоматическом режиме необходимо заранее сформировать «схемную конфигурацию» контролируемой кабельной сборки. Эта конфигурация создается в компьютере и загружается в прибор перед проведением мониторинга.
Для создания схемной конфигурации применяется специальная программа – конструктор, позволяющая рисовать схемы кабелей и места установки датчиков быстро, максимально просто и эффективно. При создании конфигурации вводится вся техническая информация, необходимая для выявления дефектного кабеля, оценки его технического состояния, определения типа дефекта в изоляции и его опасности.
Базовые алгоритмы работы системы «CDM-15/P»
Наиболее сложной задачей при проведении регистрации частичных разрядов в высоковольтных кабельных линиях является отстройка от помех, из-за которых чувствительность систем мониторинга падает в десятки и даже сотни раз.
Для решения этого вопроса - выявления дефектов на ранних стадиях развития в приборе «CDM-15/P» реализован набор самых современных средств отстройки от внешних помех. Он включает в себя алгоритмы:
- Совместный анализ времени возникновения импульсов и фазы питающего напряжения.
- «Time of arrival» - отстройка от помех по времени прихода импульсов от разных кабельных линий, с разрешением в единицы наносекунд.
- Амплитудная «разборка импульсов» разрядов, предназначенная от удаления из рассмотрения импульсов, наведенных из соседних кабельных линий.
- Анализ частотных свойств каждого импульса, позволяющий разделять случайные импульсы помех и повторяющиеся импульсы частичных разрядов.
Второй важной задачей встроенных алгоритмов является определение типа дефекта в изоляции кабельной линии, т. е. определение степени его опасности. Это осуществляется благодаря встроенной в прибор системе «PD-Expert», при помощи которой автоматически производится оценка не только уровня частичных разрядов, но и определяется тип конкретного дефекта в изоляции кабельной линии. Возможности системы «PD-Expert» позволяют даже разделить несколько однотипных дефектов, находящихся в разных местах одного кабеля.
В приборе «CDM-15/P» реализована функция локации места возникновения дефекта в линии. В качестве зондирующего используется импульс от частичного разряда, возникшего на месте дефекта изоляции. Если в линии нет импульсов достаточной амплитуды, то в качестве зондирующего импульса могут быть использованы импульсы от «наведенной внешней помехи». Наличие в приборе встроенного «on-line» рефлектометра еще в большей степени расширяет диагностические возможности системы.
Технические параметры системы «CDM-15/P»
Характеристика | Значение |
Количество контролируемых линий | до 15 |
Рабочее напряжение линий, кВ | > 3 |
Длина контролируемых линий, км | 4 |
Частота импульсов разрядов, МГц | 0,5 ÷ 15,0 |
Величина разрядов, пKл | 20 ÷ 100000 |
Погрешность расчета места дефекта | ±1% длины |
Интерфейс связи с компьютером | USB |
Напряжение питания, В, AC/DC | 90 ÷ 260 |
Диапазон рабочих температур, °C | -40 ÷ +60 |
Размеры транспортного кейса, мм | 520*435*230 |
Полный вес комплекта системы, кг | 25 |
Состав поставки системы «CDM-15/P»:

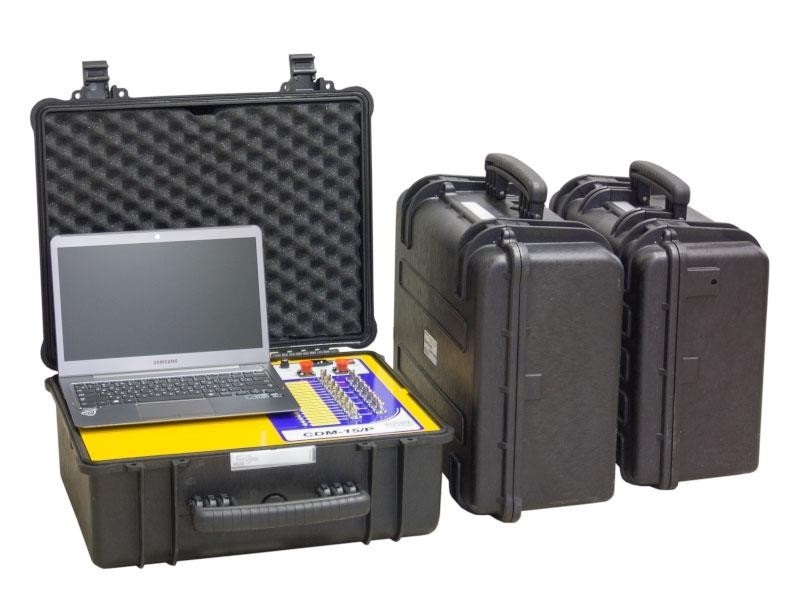

Стандартная поставка системы периодического мониторинга включает в себя три транспортных кейса:
- с измерительным прибором;
- с датчиками частичных разрядов;
- с сигнальными кабелями длиной по 15 метров.
Для измерения частичных разрядов в комплекте поставляются:
- датчики марки «RFCT-7», 12 штук;
- датчики марки «RFCT-4», 2 штуки;
- датчики марки «TEV», 2 штуки.
