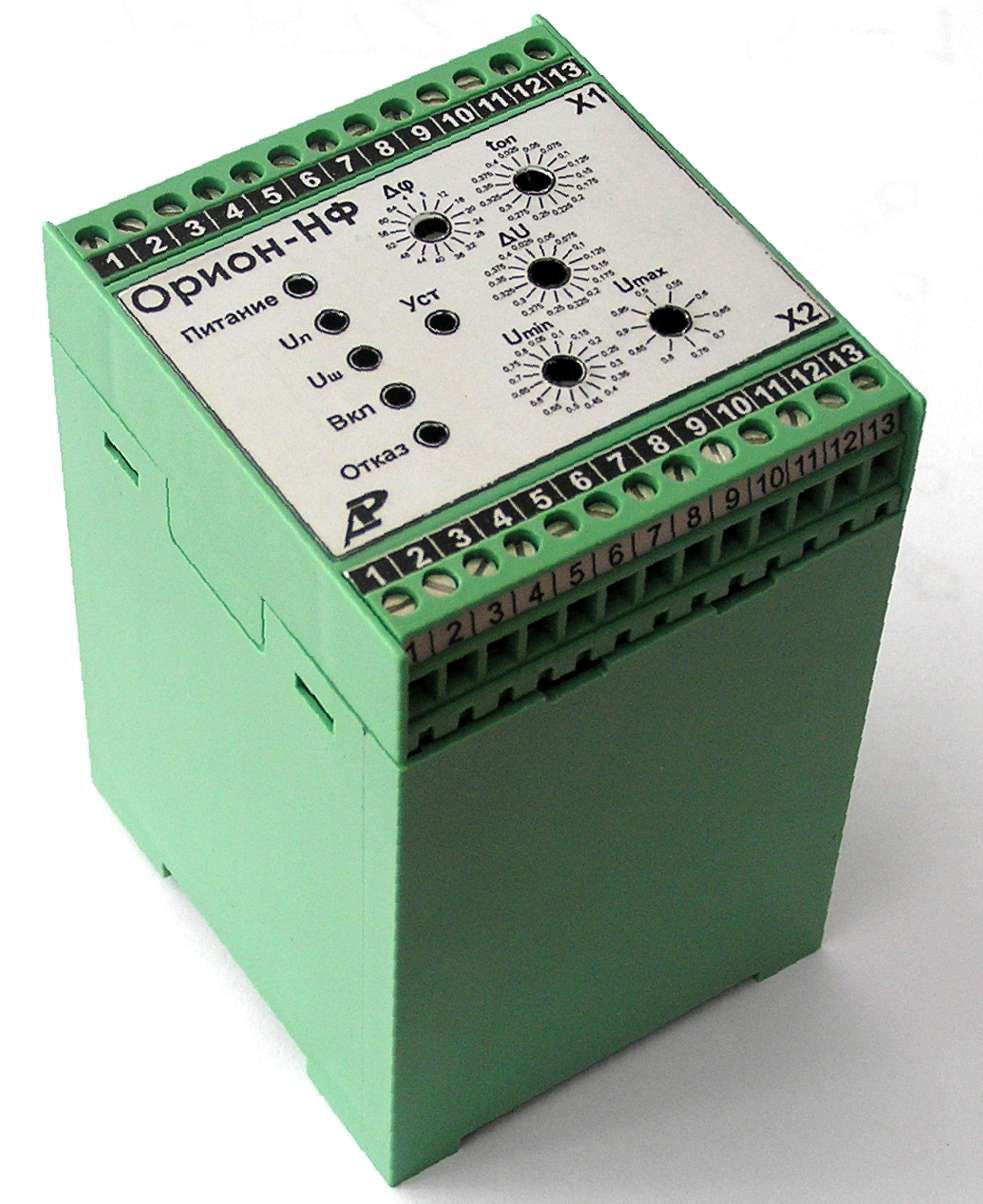

ОРИОН-НФ - реле контроля синхронизма

Под заказ
Гарантия: 12 мес.
Цена по запросу

Реле контроля синхронизма "Орион-НФ" представляет собой микропроцессорное устройство измерения напряжения и предназначно для применения в схемах автоматического повторного включения линий электропередачи с двухсторонним питанием в качестве органа, контролирующего наличие или отсутствие напряжения на линии и шинах станции или подстанции, частоту скольжения и угол сдвига фаз между ними, а также в схемах синхронизации генераторов для блокирования включения выключателя при ошибочных действиях персонала.

Уставки вводятся посредством DIP переключателей.

Реле предназначено для установки на 35 мм DIN рейку.



Технические характеристики реле Орион-НФ:

Параметр Значения
Число входов по напряжению 2
Номинальное напряжение от ТН (ШОН) линии Uн, В 15 / 30 / 60 / 100
Номинальное входное напряжение от ТН шин Uн, В 60/100
Рабочий диапазон входного напряжения (0,1…1,2)Uн
Рабочий диапазон частот входного напряжения, Гц 45 ... 55
Уставки уровня наличия напряжения (диапазон/дискретность), Umax (0,5…0,95) Uн/0,05 Uн
Уставки уровня отсутствия напряжения (диапазон/дискретность), Umin (0,1…0,8) Uн/0,05 Uн
Уставки разности напряжений ΔU (фиксированное значение) 0,2 Uн
Уставки частоты скольжения Δf (диапазон/дискретность), Гц 0,05…0,8/0,05
Уставки разности фазных углов Δφ (диапазон/дискретность), град 4…64/4
Уставки времени опережения, t оп (диапазон/дискретность), с 0,025…0,4/0,025
Уставки времени бестоковой паузы t бт , с (фиксированное значение) 1,0
Число дискретных входов 4

Напряжение питания, В:

- для исполнения "110" (постоянное)

для исполнения "220" (постоянное или переменное частотой 50 Гц)



88 ...132

178 ... 242

Потребляемая мощность, ВА (Вт), не более 5,0
Габаритные размеры (ВхШхГ), мм 75 х 90 х 110
