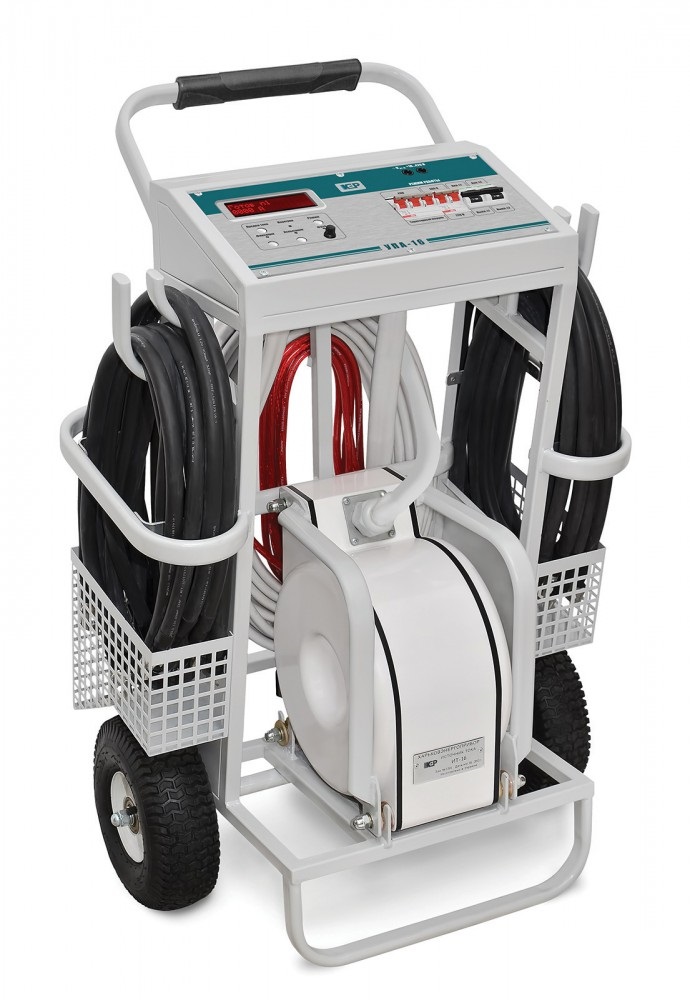

УПА-16 - устройство прогрузки автоматических выключателей (до 16 кА)

УПА-16 - устройство прогрузки автоматических выключателей (до 16 кА)
Гарантия
12 мес.
  • Описание

Назначение устройства УПА-16:

Устройство УПА-16 предназначено для проверки работоспособности и снятия ампер-секундных характеристик автоматических выключателей защиты, работающих в цепях переменного тока, с регистрацией значений тока и времени срабатывания автоматических выключателей. УПА-16 является мобильным оборудованием.

Принцип действия УПА-16 основан на регулировании мощности в первичной цепи силового согласующего трансформатора и соответственно регулирования выходного тока, протекающего через испытуемый автоматический выключатель. Регулировка мощности может осуществляться при помощи внешнего регулятора (РНО или ВР) или встроенного тиристорного регулятора.

Условия эксплуатации устройства УПА-16:

  • Температура окружающего воздуха, ?С: от +10 до +35
  • Относительная влажность воздуха при температуре +25 ?С, %, не более: 80
  • Атмосферное давление, мм рт. ст.: от 630 до 800.
Параметр Значения
Напряжение питающей сети переменного тока, В 380±10% или 220±10%
Частота питающей сети, Гц 50±1
Наибольший ток, при питании от сети 380 В, на выходе (действующее значение), кА 16
Наибольший ток, при питании от сети 220 В, на выходе (действующее значение), кА 9,4
Диапазон измерения испытательного тока, кА 0,20...40
Диапазон измерения испытательного тока, А 20…4092
Диапазон измерения времени подачи испытательного тока, с 1…86359
Диапазон измерения времени подачи испытательного тока, мс 10…990
Приведенная погрешность измерения испытательного тока, % 3
Приведенная погрешность измерения длительности протекания тока и времени отключения, %, не более 3
Время непрерывной работы при максимальном токе, не менее, с 10
Наибольшая потребляемая мощность, не более, кВ?А 55
Масса ИТ-16, кг, не более 57
Масса установки, кг, не более (без гибких шин) 84
Габаритные размеры, мм, не более 960х680х400
Средний срок службы, лет 10
