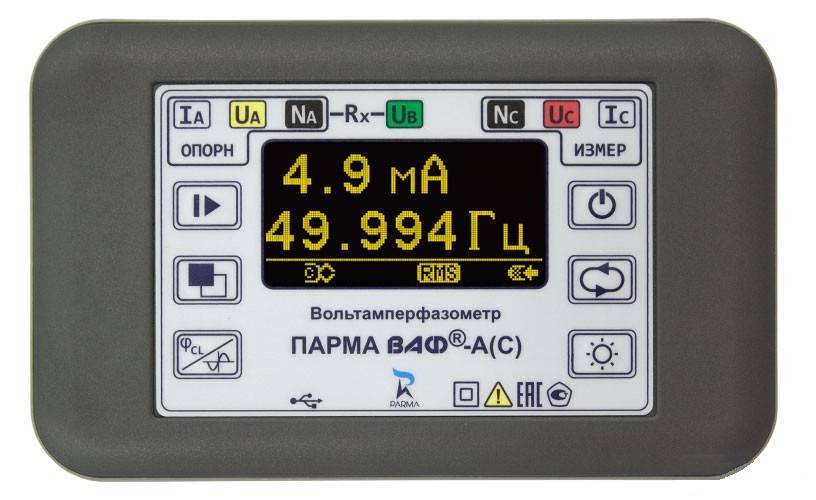

Парма ВАФ-А(С)-1 — вольтамперфазометр (с одними клещами)
В наличии
Производитель:
ООО "Парма"
Гарантия:
18 мес.
Реестр РК:
До 12.05.2021 г.
Межповерочный интервал:
48 мес.
Цена по запросу
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:
- измерение силы переменного тока с высокой точностью от 4 мА до 40А
- высокая точность измерения угла сдвига фаз при напряжении от 0,3В и силе тока от 4 мА
- магнит, встроенный в корпус прибора, позволяющий фиксировать его на сумке с встроенной металлической пластиной или на любой металлической поверхности
- корпус из ударопрочной пластмассы
- контрастный дисплей с крупным шрифтом позволяет считывать данные с прибора в сильный мороз и на солнце
- регулируемая яркость дисплея
- питание от аккумуляторных батарей NiMH типа AA – 4 шт (в комплекте поставки) или батареек
- время непрерывной работы от аккумуляторных батарей – не менее 6 часов
- сетевой блок питания с разъёмом microUSB
- расширенный диапазон температуры окружающего воздуха в рабочих условиях - от -30 до +55 °С
- малые габаритные размеры – не более 156х98х36 мм, масса– не более 1 кг (с принадлежностями)
ИЗМЕРЯЕМЫЕ ВЕЛИЧИНЫ:
- действующее значение напряжения и силы переменного тока
- действующее значение напряжения и силы переменного тока первой гармоники
- частота напряжения и силы переменного тока
- угол сдвига фаз между напряжением и напряжением
- угол сдвига фаз между током и током
- угол сдвига фаз между током и напряжением
- угол сдвига фаз между напряжением и током
- активная, реактивная и полная мощность
- коэффициент мощности – cos φ
- проверка целостности электрических проводников и цепей электрической сети (функция прозвонки) с защитой от напряжения в контролируемых цепях
- определение последовательности чередования фаз в трехфазных системах с номинальным междуфазным напряжением в диапазоне от 100 до 380 В, как со средней точкой, так и без нее
ОБЛАСТЬ ПРИМЕНЕНИЯ:
- эксплуатационное обслуживание релейных схем защиты и силовых цепей электроустановок
- фазировка при наладке дифференциальной защиты, подключения трансформаторов тока и напряжения, электродвигателей
- контроль правильной фазировки цепей учета присоединения
- снятие вольт-амперной характеристики и измерения углов
Технические характеристики вольтамперфазометра ПАРМА ВАФ-А(С):
| Измеряемый параметр | Диапазон измерения | Пределы допускаемой погрешности при измерении приведенной, ( γ ) % относительной, ( δ) % абсолютной ( Δ ) | Примечание |
|
Напряжение постоянного тока, U, В
|
от 0,5 до 600 | Δ = ± (0,5+0,005*Х) | - |
|
Напряжение переменного тока первой гармоники, U (1) , В
|
от 0,3 до 600 | γ = ± 0,05 | при U ≤ 0,1 U K |
| δ = ± 0,5 | при U ≥ 0,1 U K | ||
|
Напряжение переменного тока, U RMS , В
|
от 0,3 до 600 | γ = ± 0,05 | при U ≤ 0,1 U K |
| δ = ± 0,5 | при U ≥ 0,1 U K | ||
|
Сила переменного тока первой гармоники, I(1), А
|
от 0,004 до 40 | γ = ± 0,01 | при I ≤ 0,1 I K |
| δ = ± 1 | при I ≥ 0,1 I K | ||
|
Сила переменного тока, I RMS , А
|
от 0,004 до 40 | γ = ± 0,01 | при I ≤ 0,1 I K |
| δ = ± 1 | при I ≥ 0,1 I K | ||
|
Сопротивление цепи, R Ом
|
от 1 до 500 | Δ = ± (0,3+0,035*Х) | - |
|
Коэффициент мощности,cos φ
|
от минус 1 до 1 | - | - |
|
Частота напряжения и силы переменного тока, f. Гц
|
от 45 до 55 | Δ = ± 0,01 | при U ≥ 2 В и I ≥ 100 м A |
| Δ = ± 0,05 | при 0,4 В ≤ U ≤ 2 В и 5 мА ≤ I ≤ 100 мA | ||
|
Углы сдвига фаз, градус
|
от 0 до 360 | Δ = ± 1 | при U ≥ 10 В и I ≥10 м A |
| Δ = ± 3 | при U ≤ 10 В и I ≤10 м A | ||
|
Активная мощность, Р, Вт
|
от 0 до 24000 | γ = ± 0,003 | при Р ≤ 24 Вт |
| δ = ± 3 | при Р ≥ 24 Вт | ||
|
Реактивная мощность, Q, вар
|
от 0 до 24000 | γ = ± 0,003 | при Q ≤ 24 вар |
| δ = ± 3 | при Q ≥ 24 вар | ||
|
Полная мощность, S, В∙А
|
от 0 до 24000 | γ = ± 0,003 | при S ≤ 24 В∙А |
| δ = ± 3 | при S ≥ 24 В∙А | ||
| Параметр | Значение | ||
|
ВАФ производит определение порядка чередования фаз в трехфазной системе напряжением в диапазоне
|
от 1 до 600 В | ||
|
Входное сопротивление каналов н а пряжения не менее
|
1 МОм | ||
|
ВАФ выдерживает перегрузку в течение 1 минуты по напряжению
|
2•Uк, где Uк – конечное значение диапазона измеряемого напряжения (600 В) | ||
|
ВАФ выдерживает перегрузку в течение 1 минуты по току
|
2•Iк, где Iк – конечное значение диапазона изм е ряемой силы тока (40 А) | ||
|
Раскрытие магнитопровода датчиков тока
|
8 мм | ||
|
Время установления рабочего режима
|
не более 10 с | ||
|
Потре бляемая электрическая мощность ВАФ от встраиваемых источников питания
|
2,5 В∙А | ||
|
Среднее время восстановления работоспособного состояния
|
не менее 1 часа | ||
|
Средняя наработка на отказ
|
не менее 8000 час | ||
|
Средний срок службы
|
не менее 10 лет | ||
|
Масса измерительного блока
|
не более 1 кг | ||
|
Габаритные размеры измерительного блока
|
не более 156х98х36 мм | ||

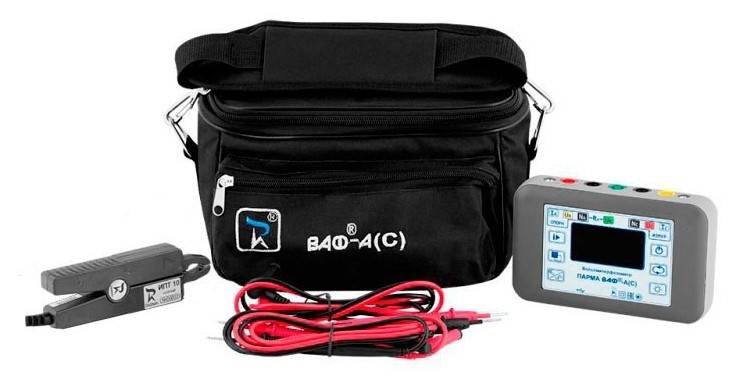

Комплект поставки Парма ВАФ-А(С)-1
| № | Наименование | Количество |
| 1 |
Измерительный блок
|
1 |
| 2 |
Датчик тока (измерительный канал)
|
1 |
| 3 |
Щупы напряжения
|
2 |
| 4 |
Сетевой блок питания с прилагаемым кабелем microUSB
|
1 |
| 5 |
Руководство по эксплуатации
|
1 |
| 6 |
Методика поверки
|
1 |
| 7 |
Формуляр
|
1 |
| 8 |
Аккумуляторные батареи типоразмера AA
|
4 |
| 9 |
Сумка
|
1 |
- Скачать: Описание типа средств измерений
