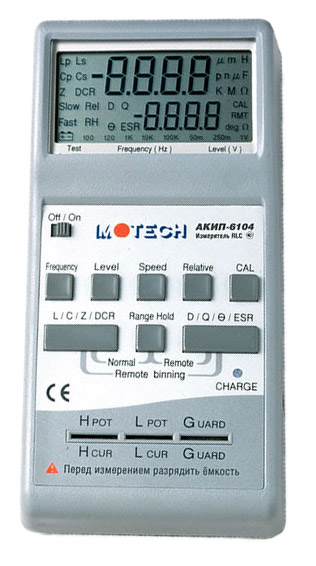

АКИП-6104 - измеритель RLC портативный
Особенности измерителя АКИП-6104:
-
Измерение ёмкости, индуктивности, тангенса угла потерь, добротности, фазового сдвига между током и напряжением, комплексного сопротивления, сопротивления постоянному току, эквивалентного последовательного сопротивления;
Базовая погрешность 0,2%;
Широкий диапазон параметров тест-сигнала: частота 100 Гц, 120 Гц, 1 кГц, 10 кГц, 100 кГц; уровень 0,05 В, 0,25 В, 1 В;
Одновременная индикация двух измеряемых параметров;
Режим D-измерений;
Режим компенсации начальной емкости и сопротивления;
Двухсторонняя связь с компьютером через ИК порт (RS-232C);
Автоматический выбор и удержание предела измерения;
Питание от аккумуляторов или от сетевого адаптера с зарядкой аккумуляторов;
Современный дизайн, простота эксплуатации.
Вес 470 г.
Технические характеристики измерителя АКИП-6104:
Параметр | Значения |
Измерение RLC | |
Сопротивление (R) | 0,01 Ом ... 20 МОм |
Емкость (С) | 0,159 пФ ... 15,92 мФ |
Индуктивность (L) | 0,159 мкГн ... 9999 Гн |
Добротность (Q) | 10-3 ... 9999 |
Тангенс угла потерь (D) | 10-3 ... 9999 |
Фазового сдвига (q) | -180о ... +180о |
Погрешность измерения | базовая ±0,2% |
Скорость измерения |
2,5 измерения/сек. (медленно) 4,5 измерений/сек. (быстро) |
Схема измерения | параллельная / последовательная |
Тест сигнал | |
Частота тест-сигнала | 100 Гц, 120 Гц, 1 кГц, 10 кГц, 100 кГц (фиксированные) |
Уровень тест-сигнала (фиксированный) |
50 мВср.кв., 250 мВср.кв., 1 Вср.кв. 1 В (при измерении сопротивления постоянному току) |
Дополнительные функции | |
Режим индикации измерений | абсолютное значение, D-измерение |
Интерфейс для связи с ПК | последовательный инфракрасный порт RS-232C |
Дисплей | |
Тип индикатора | ЖК-индикатор содержит: основной экран (R, Z, L, C), дополнительный экран (Q, D, q, ESR), индикатор параметров режима измерения |
Формат индикации |
4 разрада на основном индикаторе 4 разрада на дополнительном индикаторе |
Общие данные | |
Условия эксплуатации | 0 оС ... 40 оС и относительная влажность до 85 % |
Напряжение питания | аккумуляторы типа Ni-Mh AA 2x1,2 B (непрерывная работа 2,5 ч) или сеть 220 В/50 Гц через адаптер |
Габаритные размеры | 174 х 86 х 48 мм |
Масса | 0.47 кг |
Комплект поставки АКИП-6104
№ | Наименование | Количество |
1. | Прибор | 1 |
2. | Руководство по эксплуатации | 1 |
3. | Комплект аккумуляторов | 1 |
4. | Адаптер питания | 1 |
5. | Короткозамыкатель | 1 |
6. | TL-08C - измерительный щуп для LCR-метров MT 4080A и MT 4080D | 1 |
