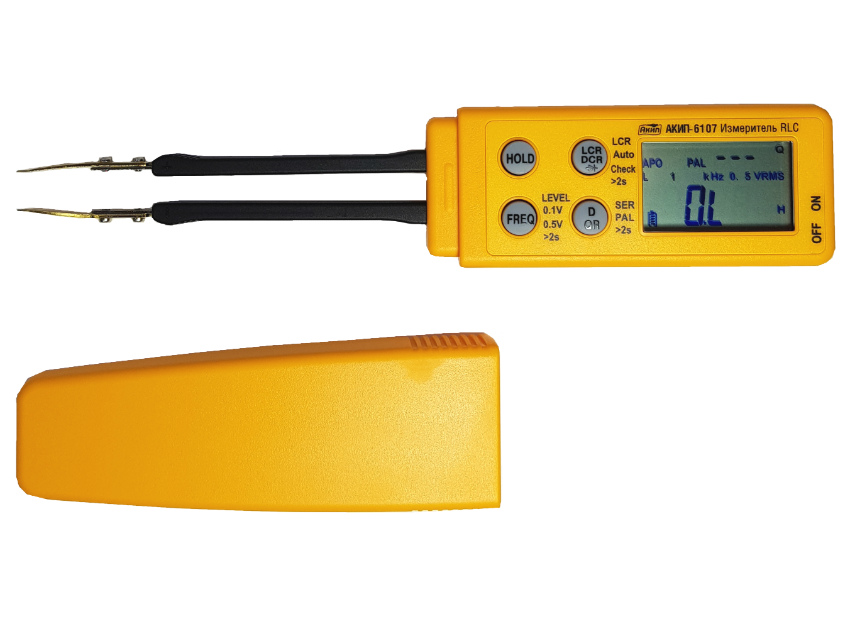

АКИП-6107 — измеритель RLC для SMD-компонентов

Под заказ
Гарантия: 12 мес.
Цена по запросу

Особенности измерителя RLC для SMD-компонентов АКИП-6107

  • Современный дизайн в форме пинцета для измерения параметров SMD-компонентов (tweezers)
  • Измерение индуктивности (L), тангенса угла потерь (D), добротности (Q), сопротивления (R, DCR), ёмкости (C), испытание p-n переходов,
  • Базовая погрешность: ±1%
  • Расширенная функциональность: выбор схемы замещения (парал. / послед. (ESR)), одновременная индикация 2-х параметров: осн. шкала - R, DCR, L, C; доп.. шкала – D тангенс угла потерь, Q добротность, автовыбор предела измерений, выбор частоты тест-сигнала (100 Гц, 120 Гц, 1 кГц, 10 кГц) и уровня (0,1 В/ 0,5 В)
  • Макс. индикация: 6000
  • Скорость измерения: 2 изм./сек
  • Возможность измерения электролитических конденсаторов
  • ЖК-дисплей, функция удержания показаний на дисплее (Hold)
  • Индикация полярности и превышения пределов измерений
  • Функция автовыключения питания, индикатор разряда батареи
  • Удобный футляр-чехол, с креплением для переноски и хранения

Технические характеристики измерителя RLC для SMD-компонентов АКИП-6107

Параметр Значение
Измерение RLC
Погрешность измерения ±1% (базов.)
Скорость измерения 2 изм./с.
Схема замещения Парал./послед. (ESR)
Измерение сопротивления (R, RDC)
Диапазон 60 Ом/600 Ом/6 кОм/60 кОм/600 кОм/6 МОм/20 МОм
Максимальное разрешение 0,01 Ом
Измерение емкости (C)
Диапазон 600 пФ/6 нФ/60 нФ/600 нФ/6 мкФ/60 мкФ/600 мкФ/6 мФ
Максимальное разрешение 0,1 пФ
Измерение индуктивности (L)
Диапазон 600 мкГн/6000 мкГн/60 мГн/600 мГн/6 Гн/60 Гн/200 Гн
Максимальное разрешение 0,1 мкГн
Тест-сигнал
Частота тест-сигнала 100 Гц, 120 Гц, 1 кГц, 10 кГц (фикс.)
Уровень тест-сигнала 0,1 В; 0,5 В (фикс.)
Проверка P-N переходов
Тестовый ток 0,8 мА
Напряжение теста 2 В
Погрешность ± (2% + 5 ед.счета)
Дисплей
Тип индикатора ЖК индикатор
Отображаемые параметры Основной экран (R, L, C)
Дополнительный экран (Q, D)
Индикатор режимов измерения
Формат индикации 4 разряда на осн. экране (6.000)
3 разряда на доп. экране
Общие данные
Рабочий зазор 8 мм
Условия эксплуатации 0°С…40°С и относительная влажность до 70%
Напряжение питания 3 В (2 шт. х литиевые батареи CR2032)
Ресурс батарей 50 ч (непрерывная работа)
Авто-отключение 30 мин.
Габаритные размеры 205х40х24,5 мм
Масса 110 гр. (с элементами питания)

Комплект поставки АКИП-6107

Наименование Количество
1. Батарея питания 2
2. Измеритель RLC для SMD-компонентов АКИП-6107 1
3. Руководство по эксплуатации 1
