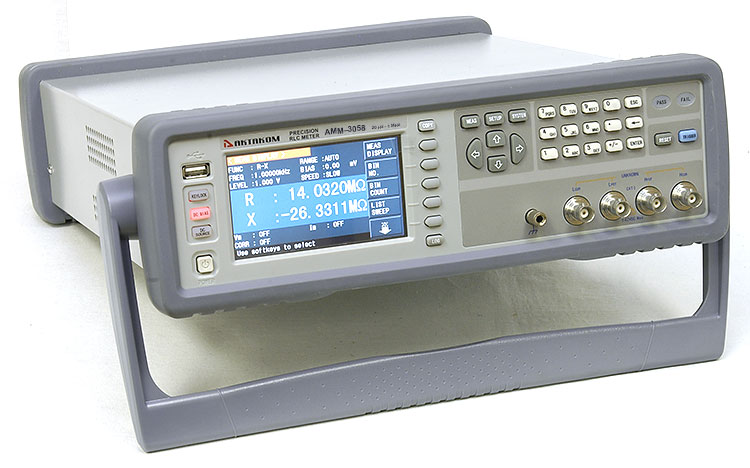

АММ-3058 Анализатор компонентов

Под заказ
Цена по запросу

Цифровой RLC -метр .Тестовая частота 20 Гц...1 МГц. Базовая погрешность 0,05%. Скорость измерения 13 изм/сек.. Емкость (C) 0,00001пФ-10Ф, индуктивность (L) 0,00001мкГн-100кГн, сопротивление (Z, R, X, DCR) 0,00001Ом-100МОм, проводимость (Y, G, B) 0,00001мкСм-100См, добротности (Q) 0,00001-99999,9, тангенса угла потерь (D) 0,00001-10, фазовый угол, отклонение%. Посл. и параллельная схема замещения. Автомат. контроль уровня сигнала (V/I). Внутренний источник смещения (0V...±5V / 0mA...±50mA). Возможность подключения внешнего источника смещения (до 120 А). Свипирование по 10 точкам. Выбор внутр.импеданса (AC): 30 Ом, 50 Ом, 100 Ом. Функция проверки трансформаторов. Компаратор. Внутр. память -100 установок. Сохранение на USB. Интерфейсы RS232C, USB, LAN, HANDLER, GPIB (опция), DCI(опция). ЖК-дисплей 4,3 TFT. Габариты 280х88х370мм, масса 5 кг

Прецизионный LCR-метр обладающий высокой точностью измерения (0,05%) и функциональностью, позволяет проводить измерения на высокой тестовой частоте. Имеет небольшие габаритные размеры и вес. Два измеренных параметра и служебная информация отображается на цветном 4,3" ЖК дисплее. Приборы имеют встроенную функцию проверки трансформаторов, встроенный компаратор, возможность работы по списку и широкие возможности по подключению к ПК.



Характеристика Значение
Измеряемые (тестируемые) параметры |Z|, |Y|, C, L, X, B, R, G, D, Q, θ, DCR, Vdc-Idc
Базовая точность измерения LCR параметров 0,05%
Частотные характеристики
тестового сигнала
Тестовая частота 20 Гц...1 МГц
Наилучшее разрешение 10 мГц
Отображение 4 разряда
Точность установки 0,01%
AC уровень Напряжение тестового сигнала 10 мВ...2 Вскз
Наилучшее разрешение 100 мкВ
Отображение 3 разряда
Точность установки 10%Uуст + 2 мВ (ALC ON)
6%Uуст + 2 мВ (ALC OFF)
Ток тестового сигнала 100 мкА...20 мА
Наилучшее разрешение 1 мкА
Отображение 3 разряда
Ток тестового сигнала 10%Iуст + 20 мкА (ALC ON)
6%Iуст + 20 мкА (ALC OFF)
Источник смещения DC Напряжение / ток 0 В ...±5 В / 0 мА ...±50 мА
Разрешение 0,5 мВ / 5 мкА
Точность установки 1%Uуст + 5 мВ
ISO ON используется при тестировании
индуктивности и трансформаторов
Выходной импеданс АС ISO ON 100 Ом
ISO OFF 30 Ом, 50 Ом, 100 Ом выбираемый
Выходной импеданс DCR 30 Ом, 50 Ом, 100 Ом выбираемый
Тестируемые параметры трансформаторов DCR1 (первичная обмотка), DCR 2 (вторичная обмотка), M (взаимная индуктивность), N, 1/N, фаза, Lk (индуктивность утечки), C (емкость первичной и вторичной обмоток), баланс
Время измерения (без учета времени изменения значения на дисплее) Быстрое: 13 мс
Среднее: 67 мс
Медленное: 187 мс
Диапазон измерения LCR параметров |Z|, X, R, DCR 0,00001 Ом...99,9999 МОм
|Y|, B, G 0,00001 мкСм..99,9999 См
C 0,00001 пФ...9,99999 Ф
L 0,00001 мкГн...99,9999 кГн
D 0,00001...9,99999
Q 0,00001...99999,9
θ (град) -179,999°...179,999°
θ (рад) -3,14159...3,14159
Δ% -999,999%...999,999%
Базовая точность измерения LCR параметров 0,05%
Схема замещения последовательная, параллельная
Выбор диапазона Ручной, автоматический
Режим запуска Внутренний, ручной, внешний, по шине
Усреднение 1...255
Калибровка Открытая, закрытая, на нагрузке.
Уровень сигнала 0,3 Вскз...1 Вскз
Математические операции ΔABC, Δ%
Установка задержки 0...999, наилучшее разрешение 100 мкс
Компаратор 10 ячеек сортировки, BIN1...BIN9; доп.ячейки NG, AUX
Счетчик ячеек
Выход PASS/FAIL на передней панели
LED индикатор
Список свипирования 10 точек
Параметры: частота, AC напряжение/ток, внутренний/внешний источник смещения
Внутренняя память 100 ячеек для файлов установок LCRZ
201 результат измерения
Внешняя USB память GIF файлы
Файлы установок LCRZ
Интерфейсы I/O (ввод/вывод) HANDLER (сортировщик) на передней панели
ПК USB, RS232C, GPIB (опция), LAN
Память USB host на передней панели
Управление источником смещения Внешний источник смещения управляется через DCI интерфейс.
Максимальный ток смещения - 120 А
Опция. Устанавливается либо DCI интерфейс либо GPIB
Дисплей цветной ЖК 4,3" TFT
Рабочая температура/влажность  0°С-40°С, ≤90%RH
Питание 99 В...121 В, 198 В...242 В; 47 Гц...63 Гц
Макс. потребляемая мощность 80 ВА
Габаритные размеры 280 х 88 х 370 мм (без хольстера)
369 х 108 х 408 мм (без хольстера)
Вес Около 5 кг
